您可通过IO-Link A端口将此Axioline E设备连接至IO-Link主站。 可使用此设备，通过IO-Link采集数字化信号。 通过IO-Link主机可用于不同的网络。

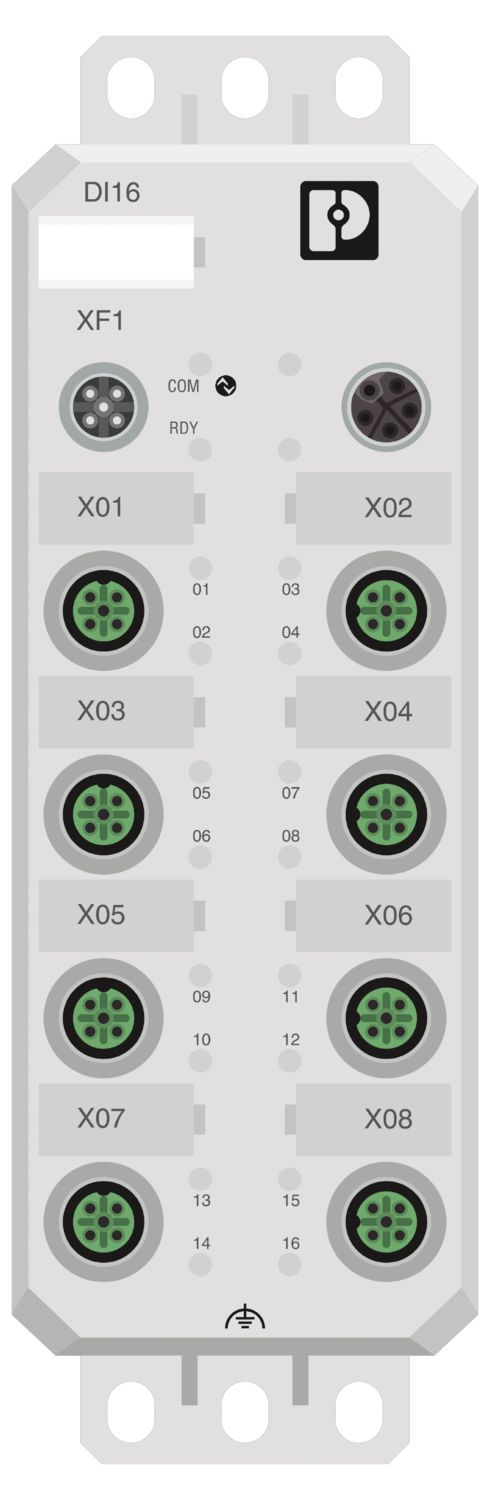

AXL E IOL DI16 M12 6M
-
数字量模块
1480998
Axioline E，数字量输入设备，IO-Link端口 A类: 1，接线方式: M12连接器，A编码，连接技术: 3线，数字输入: 16，24 V DC，连接技术: 4线，IO-Link，保护等级: IP65/IP67/IP69
提供免费下载。
下载
产品详情

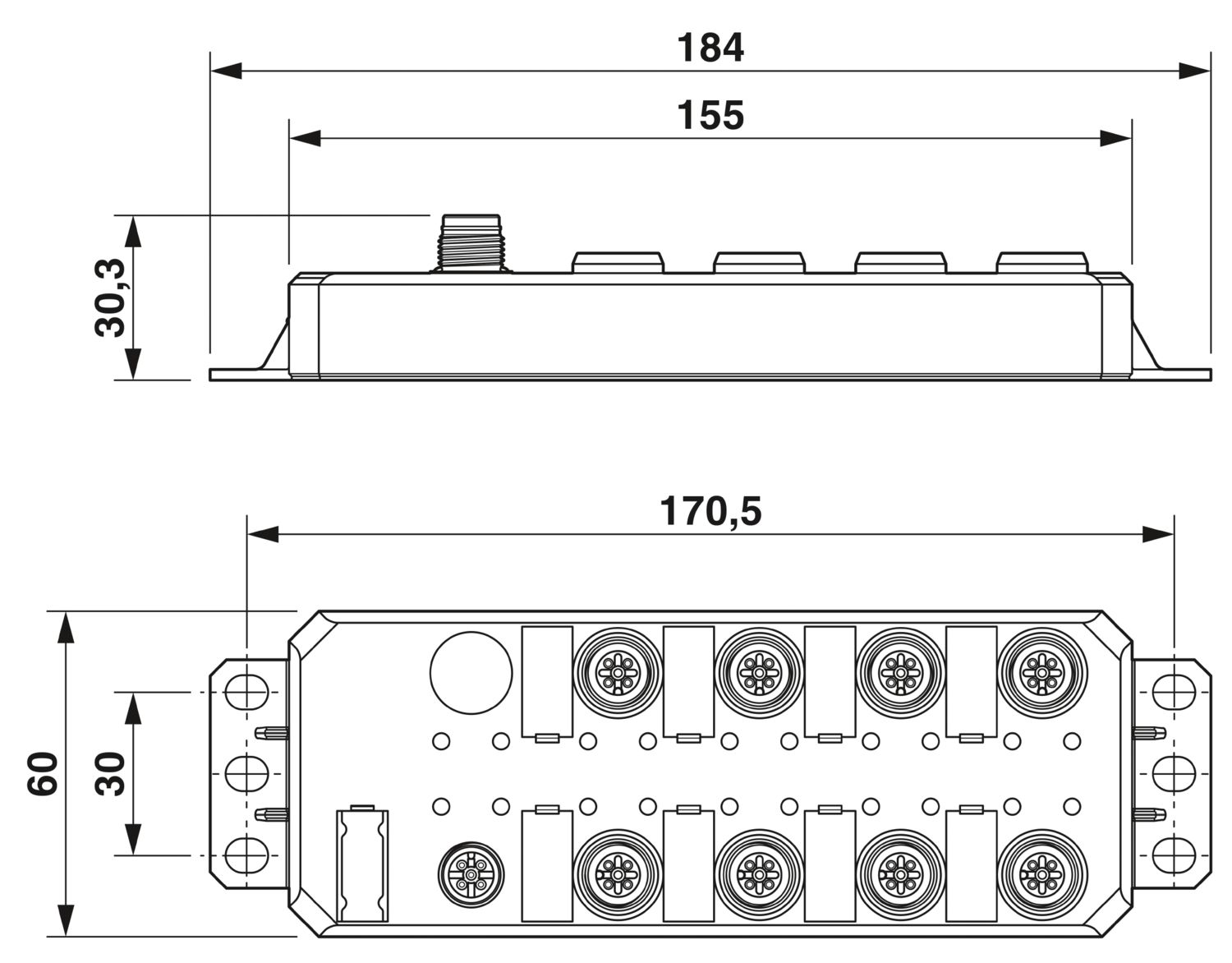

| 尺寸图 |
|
| 宽度 | 60 mm |
| 高度 | 184 mm |
| 深度 | 30.3 mm |
| 应用说明 | 只用于工业应用 |
| 应用说明 | As things stand now, we are preparing the product so that, as of December 11, 2027, it will comply with the requirements of the EU Cyber Resilience Act (CRA) based on the information currently available regarding the CRA. |
| 安装类型 | 螺钉安装 |
| 颜色 (外壳) | 锌色 |
| 外壳材料 | 锌模铸 |
| 数字量: | |
| 输入名称 | 数字输入 |
| 输入说明 | IEC 61131-2 型号1和3 |
| 输入数量 | 16 |
| 电缆长度 | 最大 30 m (至传感器) |
| 连接方式 | M12连接器，A编码 |
| 连接方法方面的注意事项 | 符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接 |
| 连接系统 | 4线 |
| 输入电压范围，"0"信号 | -3 V ... 5 V DC |
| 输入电压范围，"1"信号 | 11 V DC ... 30 V DC |
| 额定输入电压 UIN | 24 V DC |
| 额定输入电流 UIN | 典型值 2.5 mA |
| 输入滤波时间 | 1 ms |
| 保护电路 | 极性保护; 是 |
| 短路保护; 是 | |
| 过载保护; 是 | |
| IO-Link | |
| 端口数 | 1 |
| 连接方式 | M12连接器，A编码 |
| 连接方法方面的注意事项 | 符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接 |
| 连接系统 | 3线 |
| 端口类型 | A类 |
| 规范 | V1.1.3 |
| 防止极性逆转 | 是 |
| 传输速度 | 230.4 kbps (COM3) |
| 周期 | 600 µs |
| 过程数据量 | 3 Byte (输入数据) |
| 0 Byte (输出数据) | |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline E |
| 类型 | Stand-alone |
| 特殊性质 | The product is being prepared for compliance with the Cyber Resilience Act (CRA) |
| IO-Link | |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 电源: IO-Link | |
| 品名 | IO-Link端口电源 (L+) |
| I/O电源的额定电压 | 24 V DC (通过IO-Link主站的IO-Link接口供电。) |
| 电源电压范围 | 18 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 每个设备的额定电流 | 典型值 30 mA |
| 电耗量 | 最大 800 mA (设备相关；注意通过L+产生的IO-Link主站电流) |
| 保护电路 | 极性保护; 是 |
| 电源: 传感器 | |
| 品名 | 传感器电源（来自L+） |
| 电耗量 | 最大 800 mA (每个端口) |
| 最大 800 mA (设备相关；注意通过L+产生的IO-Link主站电流) | |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 24 V电源L+ (IO-Link)/功能接地 | 500 V AC， 50 Hz， 1 min |
| 连接方式 | M12连接器 |
| 紧固扭矩 | 0.4 Nm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 70 °C |
| -40 °C ... 70 °C (扩展，见数据表中的章节“在极端环境条件下使用”) | |
| 保护等级 | IP65/IP67/IP69 |
| IK08 (抗冲击等级) | |
| 空气压力（运行） | 70 kPa ... 108 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 66 kPa ... 108 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % |
| 允许湿度（存放/运输） | 75 % (无冷凝) |
| 机械测试 | |
| 符合EN 60068-2-6/IEC 60068-2-6抗振标准 | 5g |
| 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 | 30g |
| 连续冲击符合EN 60068-2-27/IEC 60068-2-27标准 | 10g |
| 测试（有毒气体） | |
| 测试标准 | IEC 60068-2-60:2015方法4 |
| 温度 | 25 °C ±1 K |
| 湿度 (相对) | 75 % ±3 % |
| 测试持续时间 | 14 日 |
| 体积浓度 H2S (硫化氢) | 10 ppb ±5 ppb |
| 体积浓度 NO2 (二氧化氮) | 200 ppb ±20 ppb |
| 体积浓度 Cl2 (氯) | 10 ppb ±5 ppb |
| 体积浓度 SO2 (二氧化硫) | 200 ppb ±20 ppb |
| 测试 (盐雾测试) | |
| 测试标准 | DIN EN 60068-2-52 |
| 周期次数 | 4 |
| 每个周期的测试步骤 | 2 |
| 测试持续时间 (总计) | 168 h |
| 测试步骤 (盐雾) | 2 h 与 5 % ±0.5 % NaCl， pH值 6.5...7.2 用于 35 °C ±2 K |
| 测试步骤 (湿度) | 166 h 与 93 % ±3 % 湿度 用于 40 °C ±2 K |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 符合EMC 指标 | 抗干扰测试符合EN IEC 61000-6-2标准 静电放电（ESD）IEC 61000-4-2 标准B ，±6 kV触点放电，±8 kV空气放电 |
| 抗干扰测试符合EN IEC 61000-6-2标准 电磁场IEC 61000-4-3 标准A，场强： 10 V/m | |
| 抗干扰测试符合EN IEC 61000-6-2标准 快速瞬态（脉冲）IEC 61000-4-4 标准 B，±2 kV | |
| 抗干扰测试符合EN IEC 61000-6-2标准 传导干扰IEC 61000-4-6 标准A，测试电压10 V | |
| 噪音排放测试符合EN IEC 61000-6-4标准 级 A |
cUL Listed
认证ID: E238705cULus Listed
认证ID: E238705
优势
使用M12连接器（A编码，4位）连接IO-Link主站
A类端口
IO-Link规范V1.1.3
使用M12连接器（A编码，5位）连接最多16个输入端
诊断和状态指示灯
单通道诊断
传感器电源的短路和过载保护
储存设备铭牌
防护等级：IP65/IP67/IP69
