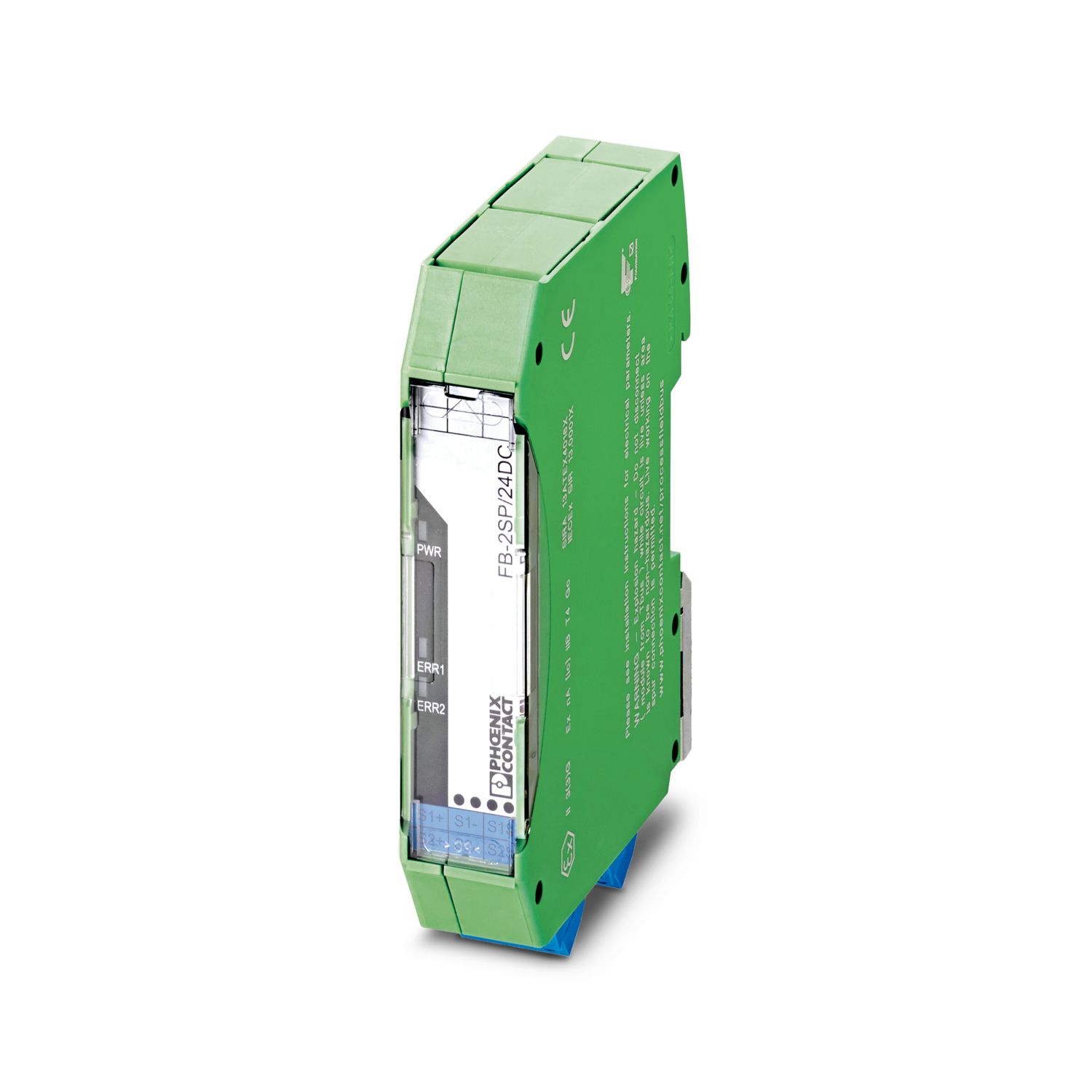

FB-2SP/24DC - 设备耦合器

FB-2SP/24DC - 设备耦合器

2316352

Foundation Fieldbus隔离器，可采用本安[ic]防护法安装在2区。

产品详情

展开全部折叠全部

产品描述

FB-2SP/24DC所具备的接线端子可将两条支路连接到设备耦合器。设备耦合器提供对现场总线的短路保护。电压和通信通过TBUS连接系统路由到多个已安装的设备耦合器上。

技术数据

说明

使用限制
CCCex说明	在中国不允许用在潜在爆炸区域内。

产品属性

产品类型	设备耦合器

电气特性

电源
电源电压范围	9 V DC ... 30 V DC

连接数据

电源
柔性导线横截面	2.50 mm² ... 0.20 mm²
硬导线横截面	2.50 mm² ... 0.20 mm²
导线横截面，柔性[AWG]	24 ... 12
可连接导向横截面 AWG	24 ... 12

Ex数据

安全数据
锂电感应	4 µH (支路)
电容 Ci	0 nF (支路)
最大输出电压U_o	23.56 V DC (支路)
最大输出电流I_o	40.9 mA (支路)
最大输出功率P_o	0.964 W (支路)
最大外部电感L_o / 最大外部电容C_o	/ 60 nF
最大外部电感L_o / 最大外部电容C_o		250 µH

接口

信号	PROFIBUS
信号		FOUNDATION Fieldbus
数据: Foundation Fieldbus和PROFIBUS PA分段
连接方式	每个支路配备可插拔COMBICON螺钉连接器
通道数目	2
紧固扭矩	0.5 Nm ... 0.6 Nm
终端电阻	通过FB-ET/E
柔性导线最大横截面	2.5 mm²
柔性导线最小横截面	0.2 mm²
刚性导线最大横截面	2.5 mm²
刚性导线最小横截面	0.2 mm²
最大导线横截面AWG	12
最小导线横截面AWG	24
额定输出电压	≤ 32 V (每个支路)
最大输出电流	35 mA (每条通道)
最大输出电流		50 mA (每个模块)

尺寸

宽度	17.5 mm
高度	89.7 mm
深度	70.4 mm

材料规格

颜色	绿色

机械测试

耐腐蚀性符合ANSI-ISA 71.04-1985 - Severity level G3	:

环境和真实条件

环境条件
保护等级	IP20
环境温度（运行）	-40 °C ... 85 °C
环境温度（存放/运输）	-40 °C ... 85 °C
允许湿度（运行）	10 % ... 95 % (无冷凝)
冲击	15g, 11 ms
振动（操作）	10 Hz ... 150 Hz，1g

认证

一致性/认证
IEC	IEC 60079-0:2011; IEC 60079-11:2011; IEC 60079-15:2010
基金会现场总线(Fieldbus Foundation)	FF-846
EN	EN 60079-0:2011; EN 60079-11:2011; EN 60079-15:2010
NE	NAMUR NE 21
Ex数据
ATEX	Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc
IECEx	IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc
CSA，美国/加拿大	Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc

标准和规范

标准/条例
标准/规程	抗环波噪声符合IEC 61000-4-12
标准/条例
标准/规程	干热符合IEC 61131-2
标准/条例
标准/规程	湿热符合IEC 61131-2
标准/条例
标准/规程	抗冲击和抗振能力符合EN 61131-2和EN 50178
标准/规程	IEC 61158-2

安装

安装类型	DIN导轨安装
组装说明	安装在标准DIN导轨NS 35上（符合EN 60715）
安装位置	安装在符合EN 60715 标准的水平DIN导轨NS 35上

商业数据

订货号	2316352
包装单位	1 pc
最小订货量	1 pc
销售关键代码	DNC144
产品关键代码	DNC144
目录页面	页码455 (C-6-2019)
GTIN	4055626088716
单件重量（含包装）	111.5 g
单件重量（不含包装）	111.5 g
原产地	US

分类

ETIM

ETIM 8.0

EC001600

UNSPSC

UNSPSC 21.0

32151600

产品环境合规性

EU RoHS
符合《欧盟RoHS物质指令要求》	是
已知的豁免条款	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	Lead （CAS编号: 7439-92-1）
SCIP	a46ff661-aa35-41ed-b47c-09103e9383e5

适配产品

展开全部折叠全部

附件

FB-PS-25/0.36A - 电源 2316035
PT 2X2-FF-ST - 电涌保护器--插拔件 2800755
PT 4+F-BE - 浪涌保护器-基座 2839415
FB-15-SS - 接线盒 2316190
FB-9-SS - 接线盒 2316213
FB-PS-PLUG-24DC/28DC/0.5/EX - 电源模块 2316132
FB-PS-BASE/EX - 电源分配器 2316145
FB-DIAG/FF/NC - 设备耦合器 2316297
