VAL-MS-T1/T2 BE/O-FM
-
2类电涌保护器基座
2905652
VALVETRAB MS T1/T2系列1/2类防雷器基座，带遥信触点。型号：单通道
产品详情
| 概述 | |
| 注意事项 | 安装在防触摸保护柜内。对于UC > 500 V的应用场合，侧面间距以及连接区域内有源部件（包括接地部件）之间的的间距必须至少达到5 mm。 |
| 产品类型 | 基本元件 |
| 产品系列 | VALVETRAB MS |
| IEC 类别 | I / II |
| T1 / T2 | |
| EN类型 | T1 / T2 |
| 类型 | 底座元件，DIN导轨安装 |
| 位数 | 1 |
| 电涌保护故障报警 | 远程遥信触点 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 2 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电压 UN | 500 V AC |
| 指示器/远程信号发送 | |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 5 V AC ... 250 V AC |
| 125 V AC (UL) | |
| 30 V DC | |
| 操作电流 | 5 mA AC ... 1 A |
| 1 A (UL) | |
| 1 A | |
| 连接方式 | Biconnect接线端子 |
| 螺纹 | M5 |
| 紧固扭矩 | 3 Nm ... 4.5 Nm (UL) |
| 27 lbf-in. ... 40 lbf-in. (UL) | |
| 剥线长度 | 16 mm |
| 柔性导线最小横截面 | 1.5 mm² |
| 柔性导线最大横截面 | 25 mm² |
| 刚性导线最小横截面 | 1.5 mm² |
| 刚性导线最大横截面 | 35 mm² |
| 可连接导向横截面 AWG | 15 ... 2 (IEC) |
| 10 ... 2 (UL) | |
| 远程遥信报警触点 | |
| 连接方式 | 螺钉连接 |
| 螺纹 | M2 |
| 最小紧固扭矩 | 0.25 Nm |
| 紧固扭矩 | 0.25 Nm |
| 剥线长度 | 7 mm |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 (IEC) |

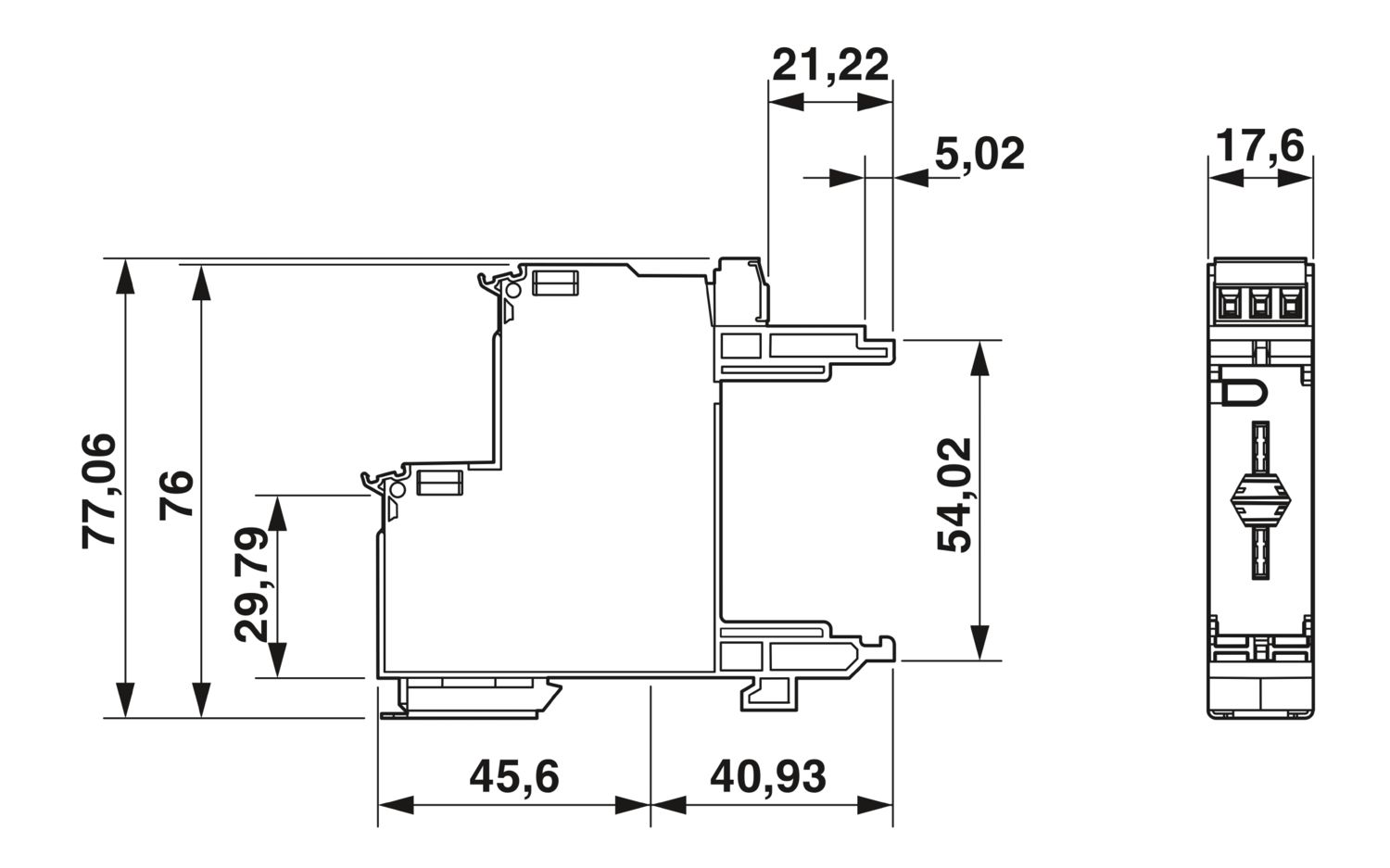

| 尺寸图 |
|
| 宽度 | 17.6 mm |
| 高度 | 77.1 mm |
| 深度 | 89.2 mm |
| 颜色 | 黑色 (RAL 9005) |
| 灰色 (RAL 7042) | |
| 阻燃等级，符合UL 94 | V0 |
| 外壳材料 | PBT |
| 机械参数 | |
| 开口式侧板 | 否 |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大持续电压Uc | 600 V AC |
| 额定负载电流IL | 80 A (采用16 mm²导线串联) |
| 80 A (采用16 mm²导线串联) | |
| 额定短路电流ISCCR | 25 kA |
| 最大备用保险丝，带有V型连接线 | 80 A AC (gL/gG) |
| 最大备用保险丝，带有支线接线 | 160 A (gL/gG) |
| 环境条件 | |
| 保护等级 | IP20 |
| IP20 | |
| 环境温度（运行） | -40 °C ... 80 °C |
| 海拔 | 最大 2000 m |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 25g |
| 振动（操作） | 5g |
| UL规格 | |
| SPD型号 | 4 (for Type 2 applications) |
| 标准/规格 | IEC 61643-1 |
| 注意事项 | 2005 |
| 标准/规格 | EN 61643-11/A11 |
| 注意事项 | 2007 |
| 安装类型 | DIN导轨： 35 mm |
| 安装位置 | 水平，平面式安装DIN导轨，NS 35 |
优势
支架安装式2U面板的应用
插拔方向与导线轴向平行
带或不带浮地遥信触点的型号
DIN导轨安装
匹配1型和2型VAL-MS插头
首次插入保护性插头时的防插错编码
