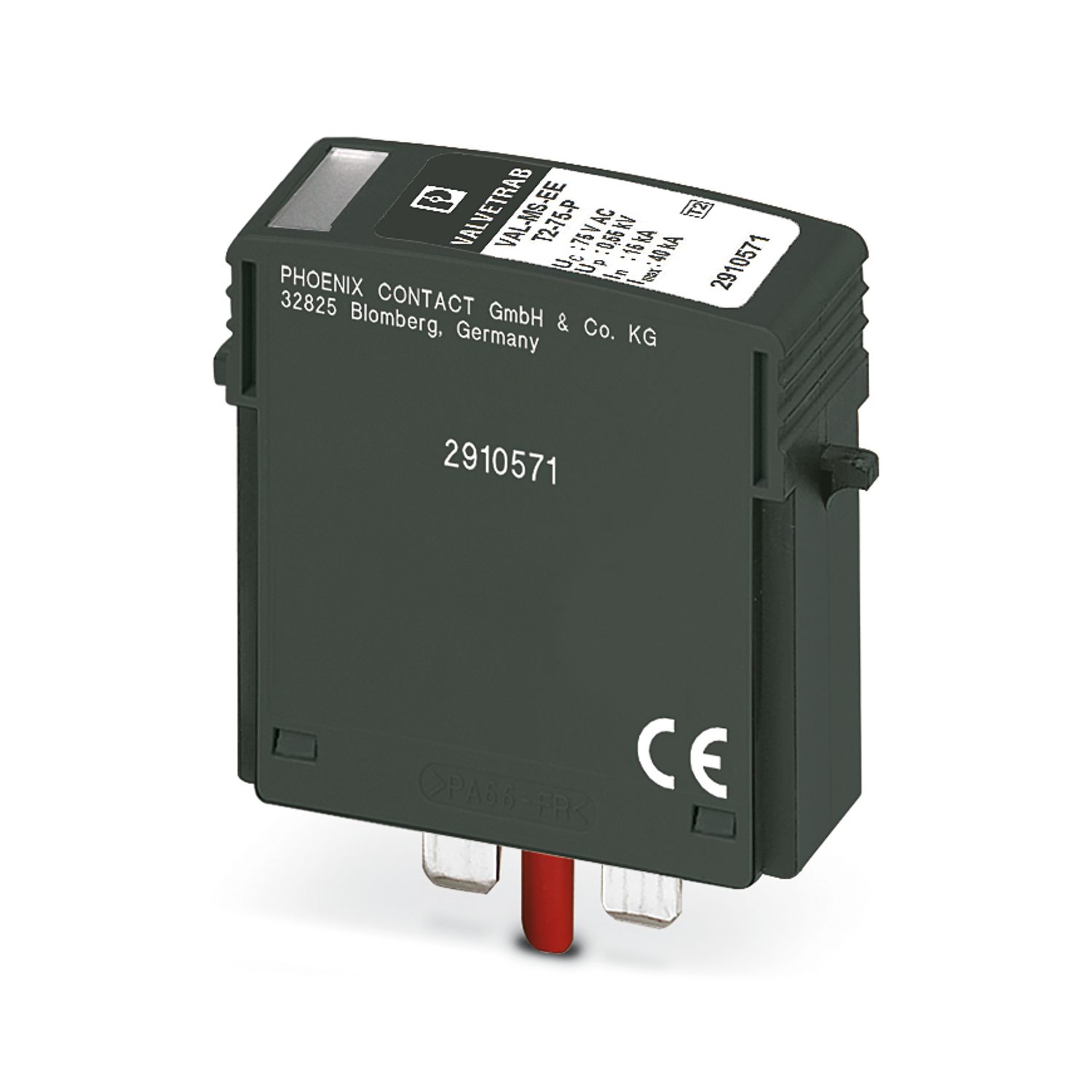

VAL-MS-EE-T2-1+0-75
-
2类电涌保护器
2910568
插拔式电涌保护器，符合2类/II级，用于1相电源网络，零地合一（3线制：L1、PEN）。
产品详情
| 产品类型 | 电涌保护器 |
| IEC 类别 | II |
| T2 | |
| EN类型 | T2 |
| IEC 电源系统 | TN |
| DC | |
| 类型 | DIN导轨模块，分体式，可分离 |
| 位数 | 1 |
| 电涌保护故障报警 | 带可视状态指示窗口 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 2 |
| 额定频率fN | 50 Hz (60 Hz) |
| 连接方式 | 螺钉连接 |
| 螺纹 | M5 |
| 紧固扭矩 | 3 Nm (1.5 mm² ... 16 mm²) |
| 4.5 Nm (25 mm² ... 35 mm²) | |
| 剥线长度 | 16 mm |
| 柔性导线横截面 | 1.5 mm² ... 25 mm² |
| 刚性导线横截面 | 1.5 mm² ... 35 mm² |
| 可连接导向横截面 AWG | 15 ... 2 |
| 连接方式 | 叉形电缆端头 |
| 柔性导线横截面 | 1.5 mm² ... 16 mm² |
| 尺寸图 |
|
| 宽度 | 17.6 mm |
| 高度 | 90 mm |
| 深度 | 64.7 mm |
| 水平针距 | 1 分区 |
| 颜色 | 交通灰色B (RAL 7043) |
| 阻燃等级，符合UL 94 | V-0 |
| 材料的CTI值 | 600 |
| 绝缘材料 | PA 6.6/PBT |
| 材料组 | I |
| 外壳材料 | PA 6.6 |
| PBT/PA |

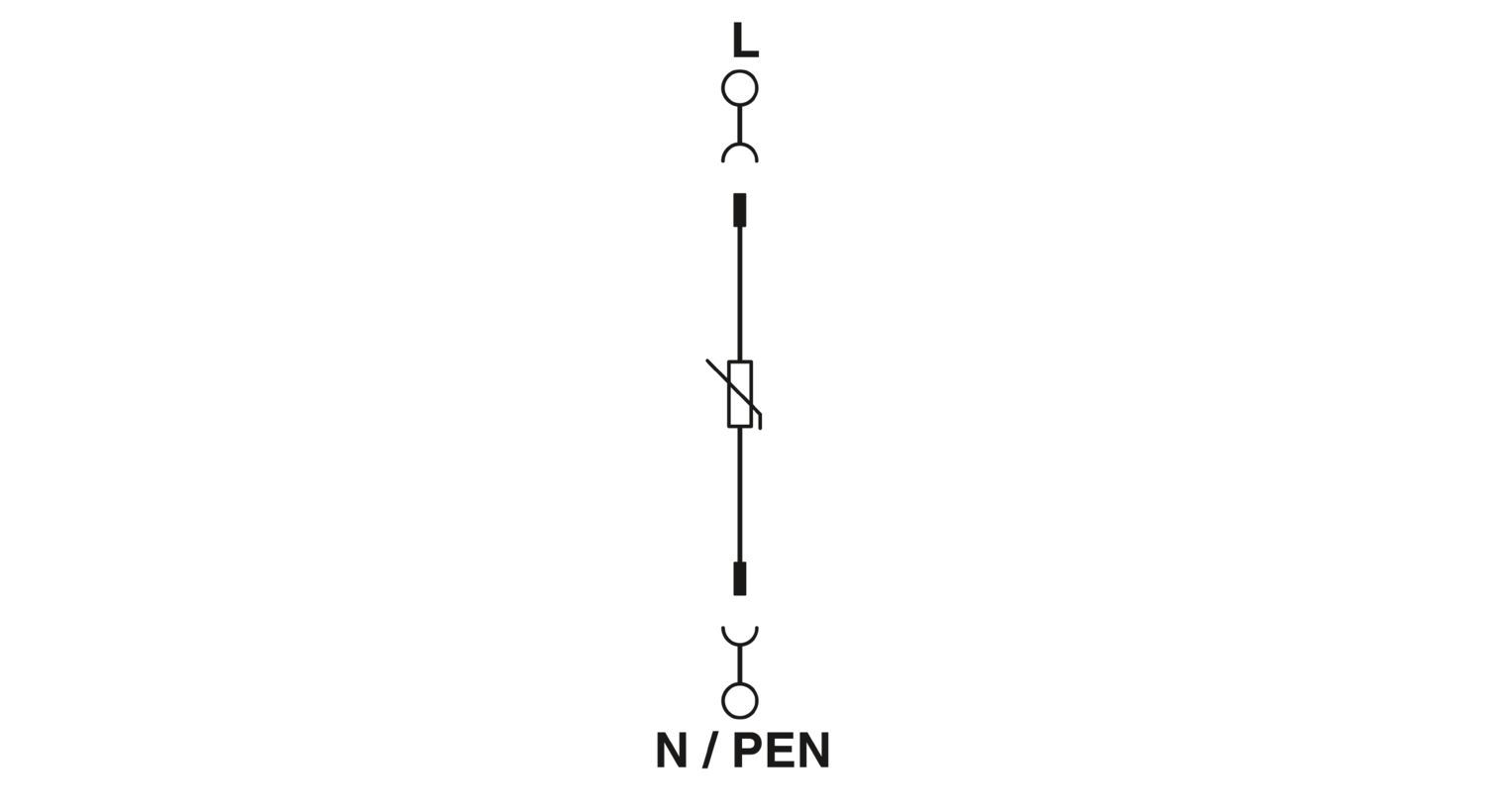

| 保护通道 | L-PEN |
| 动作方向 | 1L-PEN |
| 额定电压 UN | 60 V AC (TN) |
| 60 V DC | |
| -48 V DC (RRH) | |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大持续电压Uc | 75 V AC |
| 100 V DC | |
| 额定负载电流IL | 80 A |
| 残流IPE | ≤ 0.45 mA |
| 待机功耗 PC | ≤ 35 mVA |
| 标称放电电流In（8/20）µs | 15 kA |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 额定短路电流ISCCR | 25 kA |
| 电压保护水平Up | ≤ 0.55 kV |
| 残压Ures | ≤ 0.55 kV (In时) |
| ≤ 0.425 kV (10 kA时) | |
| ≤ 0.325 kV (5 kA时) | |
| ≤ 0.275 kV (3 kA时) | |
| UT下的TOV动作 | 100 V AC (5 秒 / 耐受模式) |
| 响应时间tA | ≤ 25 ns |
| 最大备用保险丝，带有V型连接线 | 80 A AC (gG) |
| 最大备用保险丝，带有支线接线 | 125 A AC (gG) |
| 50 A DC (gG) |
| 环境条件 | |
| 保护等级 | IP20 (仅在使用了所有连接位的情况下) |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 振动（操作） | 5g (10 ... 500 Hz / 2.5 h / X，Y，Z) |
| 标准/规格 | IEC 61643-11 |
| 注意事项 | 2011 |
| 标准/规格 | EN 61643-11 |
| 注意事项 | 2012 |
| 安装类型 | DIN导轨： 35 mm |
