VAL-SPP-BE-2+V/PV-UT-R
-
浪涌保护器-基座
1466786

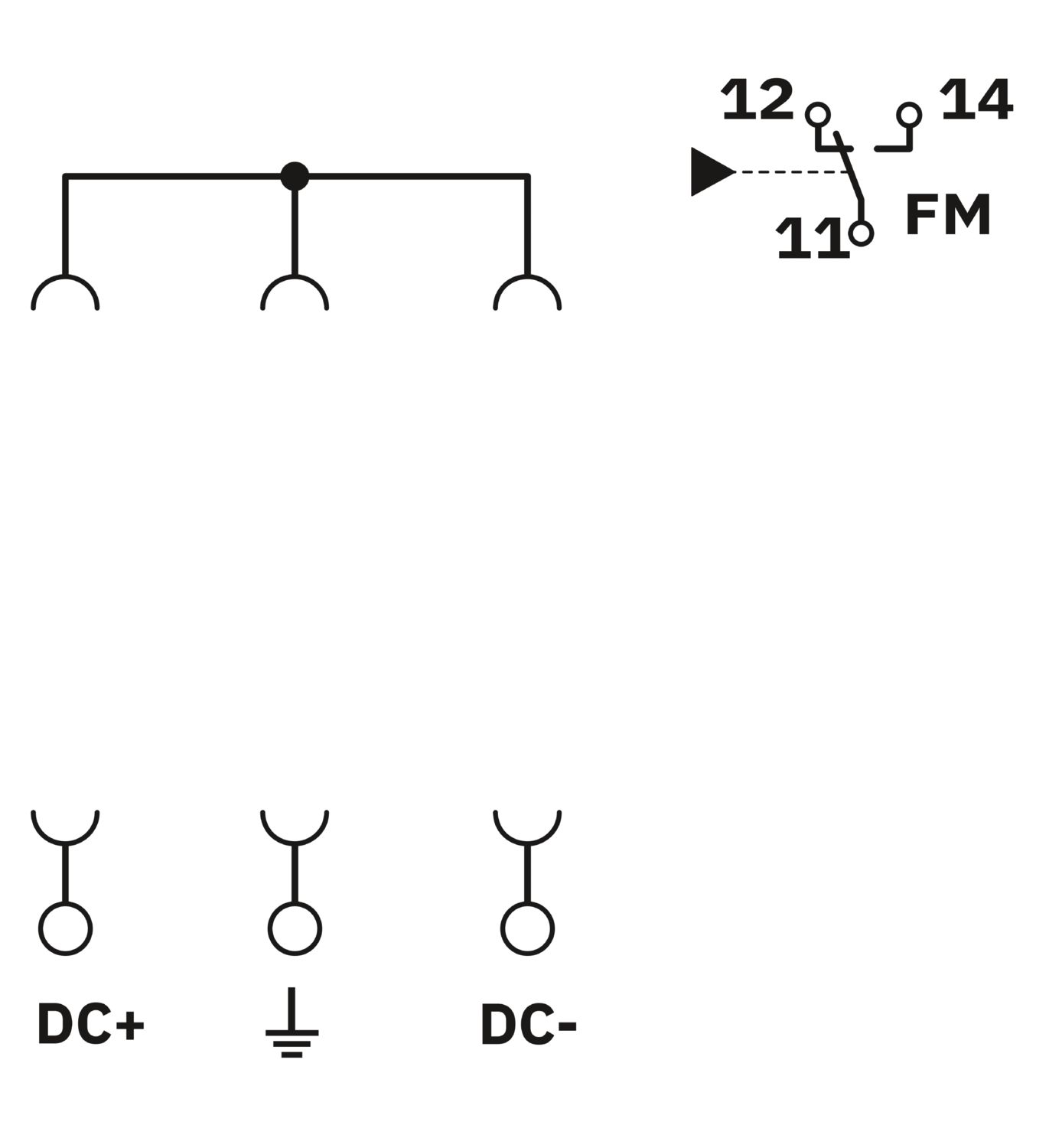

电涌保护器的底座元件,用于绝缘的直流电压系统,适合DIN导轨安装,3位底座元件带遥信触点。
产品详情
概述 | |
注意事项 | 根据安装高度,可能需要注意与接地导电表面的额外最小横向距离。见下载区域中产品装箱单下安装说明内的表格。 |
产品类型 | 基本元件 |
产品系列 | VAL-SPP |
IEC 类别 | PV II |
PV T2 | |
EN类型 | T2 |
IEC 电源系统 | DC |
类型 | DIN导轨模块,分体式,可分离 |
位数 | 3 |
安装位置 | 室内 |
分离装置的安装位置 | 内部 |
可访问性 | 可访问 |
连接配置 | Y组态 |
使用寿命结束模式 | OCFM (分区错误行为) |
电涌保护故障报警 | 远程遥信触点 |
绝缘特性 | |
过电压类别 | III |
污染等级 | 2 |
指示器/远程信号发送 | |
连接名称 | 远程遥信报警触点 |
切换功能 | 转换触点 |
需要的最大备用保险丝 | 1 A (gG) |
交流工作电压 | 5 V AC ... 250 V AC (≤2000 m(平均海拔)) |
5 V AC ... 150 V AC ( 5000 m(平均海拔)) | |
交流工作电流 | 5 mA AC ... 1 A AC |
直流工作电压 | 30 V DC ( 5000 m(平均海拔)) |
直流电工作电流 | 1 A DC |
直流工作电压 | 125 V DC ( 5000 m(平均海拔)) |
直流电工作电流 | 200 mA DC |
绝缘类型 | 该产品在主电路和辅助电路之间具有双重/增强型绝缘。 |
连接方式 | 螺钉连接 |
螺纹 | M5 |
紧固扭矩 | 2.5 Nm ... 3 Nm |
剥线长度 | 12 mm |
柔性导线横截面 | 1.5 mm² ... 16 mm² |
2x 1.5 mm² ... 6 mm² (2根横截面相同的导线) | |
刚性导线横截面 | 1.5 mm² ... 25 mm² |
2x 1.5 mm² ... 6 mm² (2根横截面相同的导线) | |
可连接导向横截面 AWG | 15 ... 4 |
2根具有相同横截面的导线,柔性,带TWIN套管及塑料套管 | 1.5 mm² ... 6 mm² |
柔性导线横截面,带套管,带塑料绝缘套管 | 1.5 mm² ... 16 mm² |
2x 1.5 mm² ... 6 mm² (2根横截面相同的导线) | |
柔性导线横截面,带不含绝缘套管的冷压头 | 1.5 mm² ... 16 mm² |
2x 1.5 mm² ... 6 mm² (2根横截面相同的导线) | |
远程遥信报警触点 | |
连接方式 | 螺钉连接 |
螺纹 | M3 |
紧固扭矩 | 0.5 Nm ... 0.6 Nm |
剥线长度 | 7 mm |
柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
刚性导线横截面 | 0.25 mm² ... 1.5 mm² |
可连接导向横截面 AWG | 24 ... 16 |
柔性导线横截面,带套管,带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
柔性导线横截面,带不含绝缘套管的冷压头 | 0.25 mm² ... 0.75 mm² |

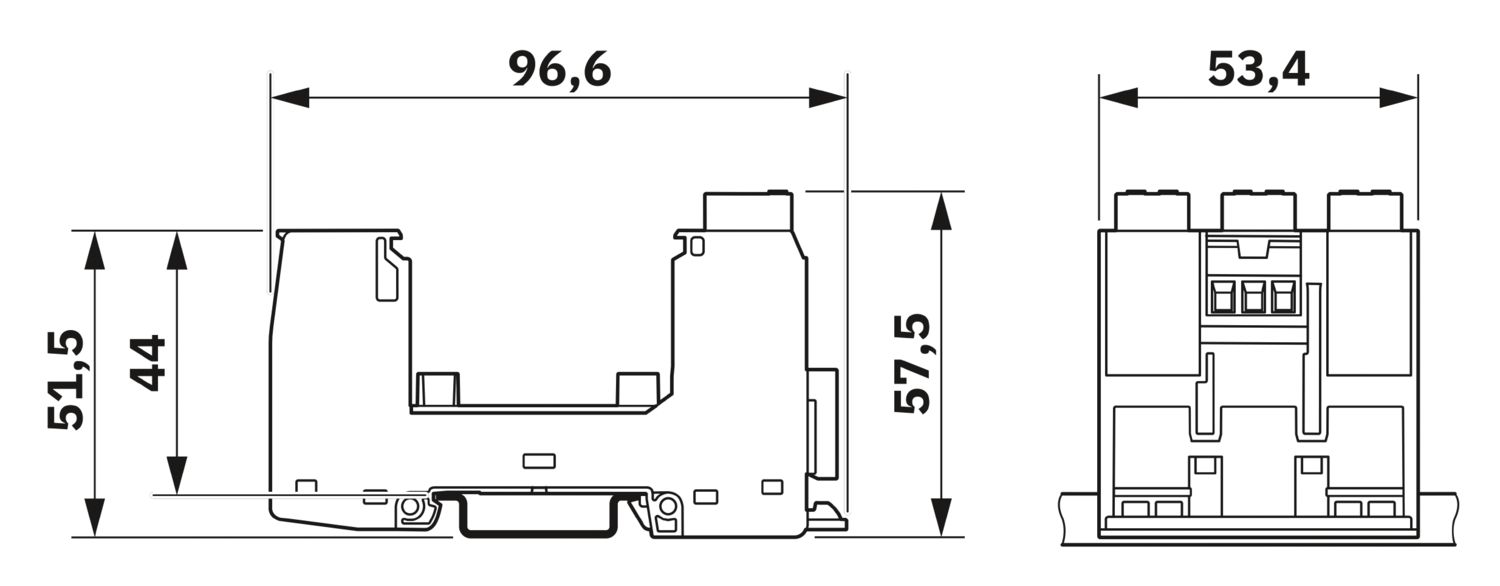

尺寸图 |
|
宽度 | 53.4 mm |
高度 | 96.6 mm |
深度 | 51.5 mm (7.5 mm(含DIN导轨)) |
水平针距 | 3 分区 |
颜色 | 灰色 (RAL 7042) |
阻燃等级,符合UL 94 | V-0 |
材料的CTI值 | 600 |
绝缘材料 | PBT |
材料组 | I |
外壳材料 | PBT |
机械参数 | |
开口式侧板 | 否 |
保护通道 | (DC+) - (DC-) |
(DC+) - PE | |
(DC-) - PE | |
标称放电电流In(8/20)µs | 20 kA |
最大放电电流 Imax (8/20) µs | 40 kA |
总放电电流ITotal (8/20) µs | 40 kA |
PV 保护电路 | |
连接配置 | Y组态 |
使用寿命结束模式 | OCFM (分区错误行为) |
直流电压侧(DC)保护电路 | |
空载电压UOCSTC | 1500 V DC |
最大放电电流 Imax (8/20) µs | 40 kA |
总放电电流ITotal (8/20) µs | 40 kA |
标称放电电流In(8/20)µs | 20 kA |
最大连续工作电压UCPV | 1800 V DC (在≤4000 m(平均海拔)处) |
1200 V DC (≤ 5000 m (amsl)) |
环境条件 | |
保护等级 | IP20C (已安装) |
环境温度(运行) | -40 °C ... 85 °C |
环境温度(存放/运输) | -40 °C ... 85 °C |
环境温度(组装) | -5 °C ... 50 °C |
海拔 | ≤ 5000 m (amsl) |
允许湿度(运行) | 5 % ... 95 % |
冲击力(运行) | 25g (半正弦 / 11 ms/ 3x ±X,±Y, ±Z) |
振动(操作) | 5g (5-500 Hz/2.5 h/XYZ) |
标准/规格 | EN 61643-31 |
注意事项 | 2019 |
标准/规格 | IEC 61643-31 |
注意事项 | 2018 |
安装类型 | DIN导轨: 35 mm |
订货号 | 1466786 |
包装单位 | 1 pc |
最小订货量 | 1 pc |
销售关键代码 | CL138Z |
产品关键代码 | CL138Z |
GTIN | 4063151862701 |
单件重量(含包装) | 151.4 g |
单件重量(不含包装) | 126.2 g |
原产地 | DE |
ECLASS
ECLASS-13.0 | 27171492 |
ETIM
ETIM 9.0 | EC002496 |
EU RoHS | |
符合《欧盟RoHS物质指令要求》 | 是 (无豁免) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
没有超过限值的危险物质
|
EU REACH SVHC | |
《REACH候选物质注释》(CAS编号) | 相关物质重量百分比不超过0.1% |
