PSR-PC51-1NO-1NC-24DC-SP - 耦合继电器 - 2702523

说明

应用说明
应用说明	只用于工业应用
使用限制
CCCex说明	在中国不允许用在潜在爆炸区域内。

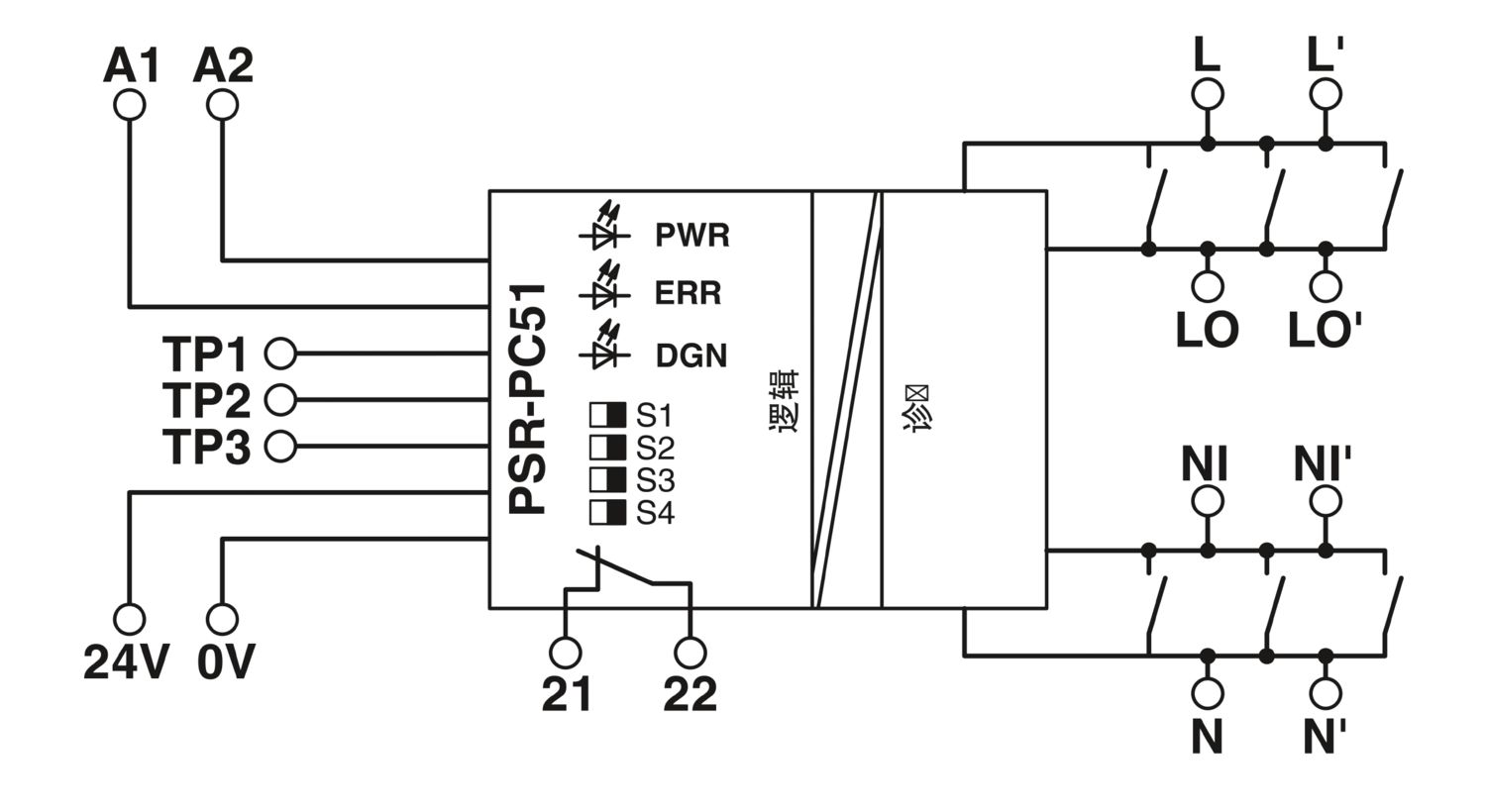

产品属性

产品类型	耦合继电器
产品系列	PSRmini
应用	安全接通
	低要求
	Ex
控制	单通道和双通道
继电器型号	机电式继电器
绝缘特性
过电压等级	III
污染等级	2
次数
典型启动时间（U_s时）	典型值 100 ms (通过A1-A2控制时)
典型释放时间	典型值 30 ms (通过A1-A2控制时)
恢复时间	1 s (通过A1-A2控制时)
	3 s (应用U_D后的诊断可用性时间)

电气特性

额定条件下的最大功耗	3.8 W (ati U_B = 26.4 V DC, U_BD = 26.4 V DC, I_L = 3 A)
额定操作模式	100 %符合条件
额定绝缘电压	250 V AC
额定过电压／绝缘	所有电流通路与外壳之间的4 kV基本绝缘
额定过电压／绝缘		安全隔离，从（A1/A2、24V/0V、21/22和TP1/TP2/TP3）到启用电流路径（L、L'、LO、LO'、NI、NI'、N、N'）的6 kV增强型绝缘
电源
品名	A1/A2
额定控制电路电源电压U_S	24 V DC -15 % / +10 %
额定控制电源电流I_S	典型值 75 mA
U_S时的功耗	典型值 2 W (U_S/U_D时；On状态)
冲击电流	最大 100 mA
滤波时间	2 ms (在A1-A2处，电压骤降U_s的情况下)
		最大 2 ms (A1-A2；低测试脉冲宽度)
		≥ 100 ms (A1-A2；低测试脉冲速率)
		最大 17 ms (A1-A2；高测试脉冲宽度)
		≥ 800 ms (A1-A2；高测试脉冲速率)
保护电路	电涌保护; 36 V抑制二极管
保护电路		极性保护
电源
品名	24V/0V
诊断电源电压U_D	24 V DC -20 % / +25 %
U_D的输入电流	35 mA (在U_D = 24 V时)
		45 mA (在U_D = 19 V时)
		25 mA (在U_D = 30 V时)
U_D时的冲击电流	1.5 A (Δt < 10 µs)
U_D时的功耗	典型值 0.9 W (U_D时；Off状态)
保护电路	电涌保护; 33 V抑制二极管
保护电路		极性保护

输入数据

数字量: 认证测试的测试孔 (T1，T2，T3)
输入数量	3
冲击电流	典型值 200 mA
保护电路	电涌保护; 36 V抑制二极管
电耗量	典型值 20 mA (输入 TP1)
	典型值 20 mA (输入 TP2)
	典型值 30 mA (输入TP3)

输出数据

继电器: 启动电流路径 (L-LO-NI-N / L'-LO'-NI'-N')
输出说明	安全相关的常开触点
输出数目	1 (非延时)
触点类型	1 路启动电流通路
触点材料	银镍合金，镀金，银合金
开关电压	最小 16 V AC/DC
		最大 250 V AC
		最大 125 V DC
通断容量	最小 1 W
冲击电流	最小 50 mA
冲击电流		最大 5 A (Δt  1 s)
限制连续电流	3 A (注意降容、负载类型和有载电压)
总电流值的平方	9 A² (注意降容)
切换频率	最大 0.5 Hz
机械寿命	约 5x 10⁷ 开关次数
继电器: 信号传输电流通路 (21/22)
输出说明	非安全相关的常闭触点
输出数目	1 (无延迟，浮地)
触点类型	1个信号传输电流通路
开关电流	最大 100 mA
冲击电流	≤ 800 mA (Δt  100 ms)
短路保护	否

连接数据

连接技术
可插拔	是
导线连接
连接方式	直插式连接
刚性导线横截面	0.2 mm² ... 1.5 mm²
柔性导线横截面	0.2 mm² ... 1.5 mm²
柔性导线横截面，带套管，带塑料绝缘套管	0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)
柔性导线横截面，带不含绝缘套管的冷压头	0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)
导线横截面AWG	24 ... 16
剥线长度	8 mm

信号处理

状态显示	1 x LED (绿色)
工作电压显示	1 x LED（黄色）
错误指示	1 x LED（红色）

尺寸

宽度	17.5 mm
高度	117.4 mm
深度	114.5 mm

材料规格

颜色 (外壳)	黄色 (RAL 1018)
外壳材料	Frianyl A63 RV0

特性

安全数据: EN 50156-2
安全完整性水平（SIL）	3 (参照IEC 61508)
安全数据: IEC 61508 - 低要求
安全完整性水平（SIL）	3

环境和真实条件

环境条件
保护等级	IP20
安装位置最低保护等级	IP54
环境温度（运行）	-25 °C ... 60 °C (注意降容)
环境温度（存放/运输）	-40 °C ... 65 °C
最大高度	≤ 2000 m (海平面以上)
最大允许湿度（存放/运输）	75 % (平均，85%间歇，无冷凝)
允许的最大相对湿度（运行）	75 % (平均，85%间歇，无冷凝)
冲击	15g, 11 ms
振动（操作）	10 Hz ... 150 Hz, 2g
空气压力（运行）	79 kPa ... 106 kPa
空气压力（存放/运输）	79 kPa ... 106 kPa

认证

ATEX
标识	 II 3G Ex ec nC IIC T4 Gc
证书	DEMKO 19 ATEX 2240X
IECEx
标识	Ex ec nC IIC T4 Gc
证书	IECEx ULD 19.0023X
UL，美国 / 加拿大
标识	cULus
证书	E140324
UL Ex，美国 / 加拿大
标识	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
标识		Class I, Div. 2, Groups A, B, C, D, T4
证书	E360692
CE
标识	CE合规
环境模拟测试
标识	G3
证书	ISA-S71.04
CCC / China-Ex
标识	Ex ec nC IIC T4 Gc
证书	2022122304115696

安装

安装类型	DIN导轨安装
组装说明	参见衰减曲线
安装位置	垂直或水平

订货号	2702523
包装单位	1 pc
最小订货量	1 pc
销售关键代码	DNA182
产品关键代码	DNA182
目录页面	页码253 (C-6-2019)
GTIN	4055626283371
单件重量（含包装）	244.2 g
单件重量（不含包装）	147.48 g
原产地	DE

EU RoHS
符合《欧盟RoHS物质指令要求》	是
已知的豁免条款	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	Lead （CAS编号: 7439-92-1）
SCIP	bcc07592-d3e8-4f2f-87c3-d05084722b60
