CSA
认证ID: 13631| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 300 V | 10 A | 20 - 14 | ||
| 使用组 C | ||||
| 300 V | 10 A | 20 - 14 | ||
cULus认证
认证ID: E60425-19920722| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 600 V | 10 A | 20 - 14 | ||
| 使用组 C | ||||
| 600 V | 10 A | 20 - 14 | ||
PCC 4/ 2-ST-7,62
-
PCB 插拔式连接器
1840191
PCB插拔式连接器， 额定横截面: 4 mm2， 颜色: 绿色， 额定电流: 20 A， 额定电压(III/2): 1000 V， 触点类型: 孔式插头， 电位数: 2， 行数: 1， 位数: 2， 连接量: 2， 产品系列: PCC 4/..-ST， 针距: 7.62 mm， 接线方式: 压接， 导线／PCB连接方向: 0 °， 锁扣: - 锁扣， 插拔系统: COMBICON PC 4， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装， 对应压接点的电流[A]和接线容量[mm2]数据：13.5A/STG-MTN 0,5-1,0 (3190438)；13.5A/STG-MTN 0,5-1,0 BA (3190629)；20A/STG-MTN 1,5-2.5 (3190506)；20A/STG-MTN 1,5-2.5 BA (3190632)。BA = 盘卷式触点
该产品需搭配其他产品才可正常运行。
必选附件
产品详情

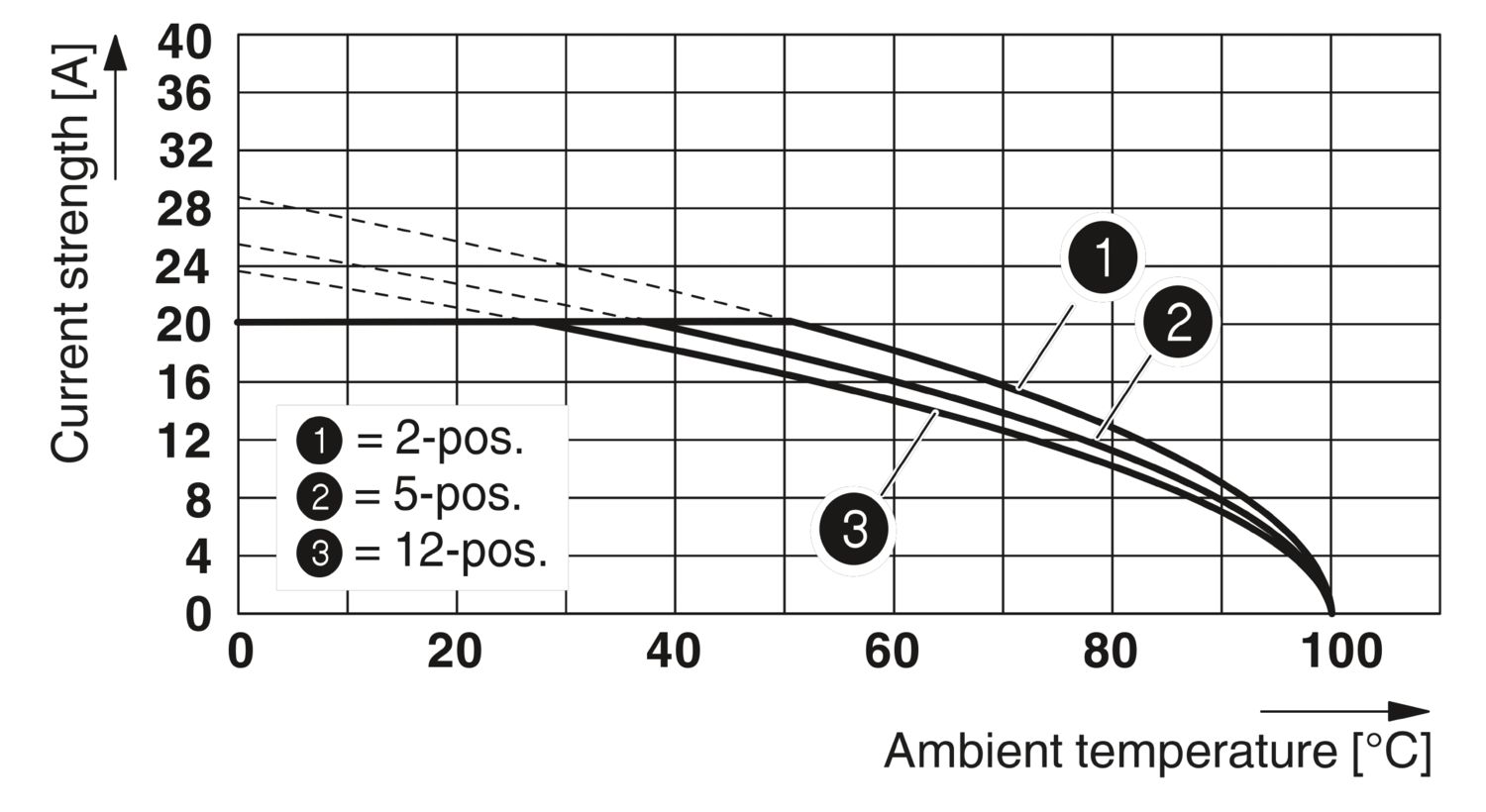

| 产品类型 | PCB插拔式连接器 |
| 产品系列 | PCC 4/..-ST |
| 产品线 | COMBICON Connectors L |
| 类型 | 标准 |
| 位数 | 2 |
| 针距 | 7.62 mm |
| 连接量 | 2 |
| 行数 | 1 |
| 电位数目 | 2 |
| 安装法兰 | 不带 |
| 特性 | |
| 额定电流IN | 20 A |
| 额定电压 UN | 1000 V |
| 额定电压(III/3) | 400 V |
| 额定电涌电压(III/3) | 8 kV |
| 额定电压(III/2) | 1000 V |
| 额定电涌电压(III/2) | 8 kV |
| 额定电压 (II/2) | 1000 V |
| 额定电涌电压(II/2) | 8 kV |
| 连接技术 | |
| 类型 | 标准 |
| 连接器系统 | COMBICON PC 4 |
| 额定横截面 | 4 mm² |
| 触点类型 | 孔式插头 |
| 互锁 | |
| 锁定类型 | 不带 |
| 安装法兰 | 不带 |
| 导线连接 | |
| 连接方式 | 压接 |
| 导线／PCB连接方向 | 0 ° |
| 柔性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 20 ... 14 |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 尺寸图 |
|
| 针距 | 7.62 mm |
| 宽度 [w] | 15.24 mm |
| 高度[h] | 17.2 mm |
| 长度[l] | 28.7 mm |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。 |
| 电气间隙和爬电距离 | | |
| 绝缘材料组 | I |
| 额定绝缘电压 (III/3) | 400 V |
| 额定电涌电压 (III/3) | 8 kV |
| 额定绝缘电压 (III/2) | 1000 V |
| 额定电涌电压(III/2) | 8 kV |
| 额定绝缘电压 (II/2) | 1000 V |
| 额定过电压 (II/2) | 8 kV |
| 包装类型 | 纸箱包装 |
优势
可经济地连接大量预装配导线
小型部件尺寸，适用于空间狭窄的应用场合
