模块用于Inline站内部。 用于采集数字信号。
IB IL 24 DI 32/HD
-
Inline模块
2860785
Inline数字量输入模块，不带附件，32个输入，24 V DC，1线制连接技术
产品详情

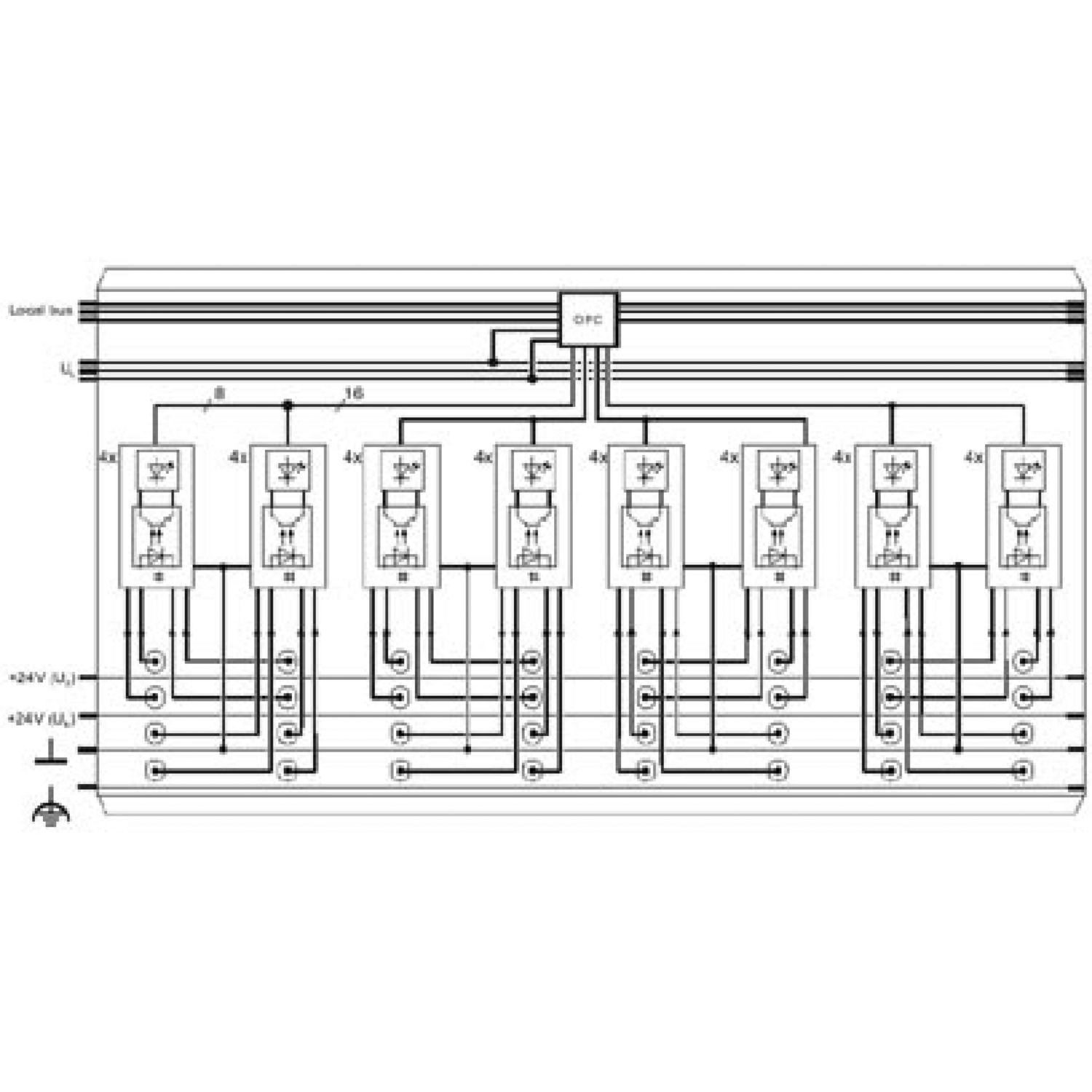

| 类型 | 模块 |
| 通道数目 | 32 |
| 操作模式 | 2字的过程数据操作 |
| 诊断信息 | 否 无 |
| 模块 | |
| ID 代码 (dec.) | 190 |
| 十六进制ID编码 | BE |
| 长度编码（十六进制） | 02 |
| 长度编码（十进制） | 02 |
| 过程数据通道 | 32 位 |
| 输入地址区域 | 4 Byte |
| 输出地址区域 | 0 Byte |
| 寄存器长度 | 32 位 |
| 所需的参数数据 | 1 Byte |
| 电位: 通信电源(UL) | |
| 电源电压 | 7.5 V DC (通过电源跨接) |
| 电流消耗 | 最大 90 mA |
| 电位: 分段回路电源(US) | |
| 电源电压 | 24 V DC (通过电源跨接) |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 8 A |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V电源，入向远程总线/7.5 V电源（总线逻辑） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 5V电源，出向远程总线/7.5V电源（总线逻辑） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 7.5 V电源（总线逻辑）/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源（I/O）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 数字量: | |
| 输入名称 | 数字输入 |
| 输入说明 | IEC 61131-2类型1 |
| 输入数量 | 32 |
| 连接方式 | 回拉式弹簧连接 |
| 连接系统 | 1线制 |
| 输入电压 | 24 V DC (通过电源跨接) |
| 输入电压范围，"0"信号 | -3 V DC ... 5 V DC |
| 输入电压范围，"1"信号 | 15 V DC ... 30 V DC |
| 额定输入电流 UIN | 典型值 2.8 mA |
| 每个通道的典型输入电流 | 2.8 mA |
| 典型响应时间 | 2 ms |
| 0到1信号切换延迟时间 | 2 ms |
| 1到0信号切换延迟时间 | 4 ms |
| 保护电路 | 短路和过载保护 |
| Inline连接器 | |
| 连接方式 | 回拉式弹簧连接 |
| 硬导线横截面 | 0.08 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.08 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 |
| Inline本地总线 | |
| 连接方式 | Inline数据跨接块 |
| 诊断消息 | |
| 诊断 | 否 |
| 消息 | 无 |
| 尺寸图 |
|
| 宽度 | 48.8 mm |
| 高度 | 119.8 mm |
| 深度 | 71.5 mm |
| 关于尺寸数据的注意事项 | 外壳尺寸 |
| 颜色 | 绿色 |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 55 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -25 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 95 % (符合DIN EN 61131-2标准) |
| 允许湿度（存放/运输） | 10 % ... 95 % (符合DIN EN 61131-2标准) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
优势
单线制连接技术连接的传感器
32 个数字量输入
诊断和状态指示灯
