模块设计用于Axioline F站内部。 它可用于采集和输出数字信号。 可调整输入端的滤波时间以增强抗干扰性。 如果滤波时间为100 μs，则您可在应用中使用最大输入频率为5 kHz的计数器功能。 输出具有防短路和防过载保护。

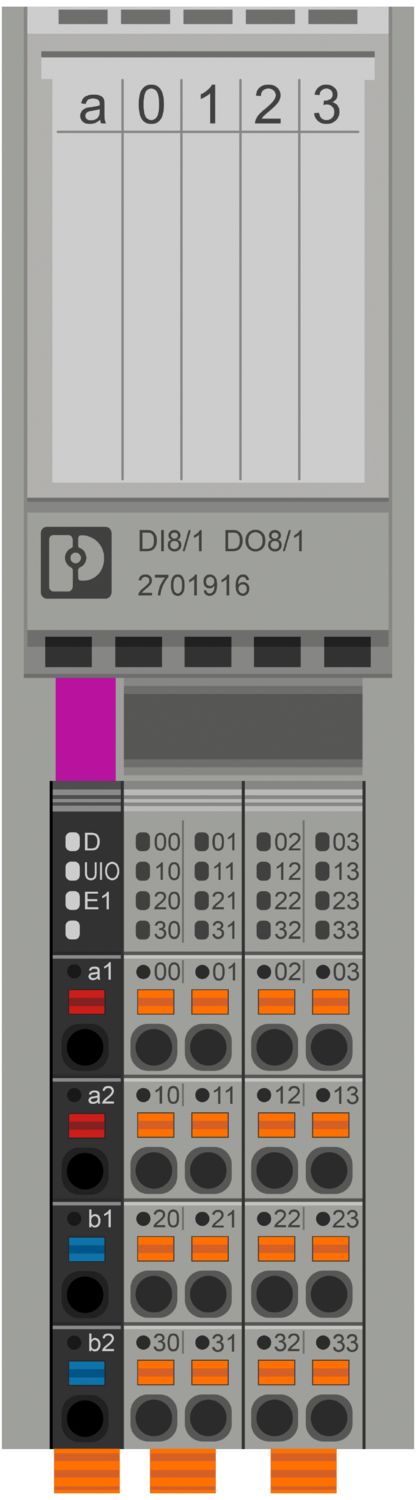

AXL F DI8/1 DO8/1 1H
-
数字量模块
2701916
Axioline F，数字量I/O模块，数字输入: 8，24 V DC，连接技术: 1线制，数字输出: 8，24 V DC，500 mA，连接技术: 1线制，本地总线传输速率: 100 Mbps，保护等级: IP20，包括总线基础模块和Axioline F连接器
提供免费下载。
下载
产品详情
| 尺寸图 |
|
| 宽度 | 35 mm |
| 高度 | 126.1 mm |
| 深度 | 54 mm |
| 关于尺寸数据的注意事项 | 使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 使用限制 | |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| Axioline F本地总线 | |
| 接口数 | 2 |
| 连接方式 | 总线基础模块 |
| 传输速度 | 100 Mbps |
| 模块 | |
| 十六进制ID编码 | 无 |
| 输入地址区域 | 1 Byte |
| 输出地址区域 | 1 Byte |
| 所需的参数数据 | 3 Byte |
| 所需的组态数据 | 7 Byte |
| 数字量: | |
| 输入名称 | 数字输入 |
| 输入说明 | EN 61131-2 型号1和3 |
| 输入数量 | 8 |
| 连接方式 | 直插式连接 |
| 连接系统 | 1线制 |
| 输入电压范围，"0"信号 | -3 V DC ... 5 V DC |
| 输入电压范围，"1"信号 | 11 V DC ... 30 V DC |
| 额定输入电压 UIN | 24 V DC |
| 额定输入电流 UIN | 2.4 mA |
| 输入滤波时间 | 3000 µs (缺省(值)) |
| 1000 µs | |
| < 100 µs | |
| 保护电路 | 输入极性防反接保护; 并联二极管（30 V，5 s） |
| 数字量: | |
| 输出名称 | 数字输出 |
| 连接方式 | 直插式连接 |
| 连接系统 | 1线制 |
| 输出数目 | 8 |
| 保护电路 | 用于输出的短路保护，过载保护; 电子 |
| 输出电压 | 24 V DC |
| 因电流中断引起的电压限制 | -25.8 V ... -15 V |
| 每个模块的最大输出电流 | 4 A (提供外部保护) |
| 额定输出电压 | 24 V DC |
| 最小负载 | 10 kΩ |
| 断开时的输出电压 | 最大 1 V |
| 断开时的输出电流 | 最大 300 µA |
| 额定负载，感性 | 最大 12 VA (1.2 H，48 Ω，额定电压) |
| 额定负载，指示灯 | 最大 12 W (额定电压) |
| 额定负载，阻性 | 最大 12 W (48 Ω，额定电压) |
| 切换频率 | 最大 10000 每秒 (负载电流不低于50 mA) |
| 最大 1 每秒 (带电感负载) | |
| 最大 16 每秒 (带标称灯负载) | |
| 抗短脉冲的反转电压 | 1 s时间内受限保护高达0.5 A |
| 过载行为 | 关闭后自动重启 |
| 电感过载动作 | 输出可能会被毁坏 |
| 信号延迟 | 最大 100 µs (上电时) |
| 最大 100 µs (关断时，具备最低50 mA的负载电流) | |
| 过流关闭 | 作为 0.7 A |
| 切断时带接地连接断开的输出电流 | < 1 mA |
| 产品类型 | I/O 部件 |
| 产品系列 | Axioline F |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（无温度衰减） |
| 供货范围 | 包括总线基础模块和Axioline F连接器 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 额定条件下的最大功耗 | 2.4 W |
| 电位: Axioline F本地总线(UBus) 的供电 | |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电流消耗 | 最大 120 mA (最高HW 01) |
| 最大 60 mA (HW 02以上) | |
| 电位: 数字量输入和输出模块(UIO)的电源 | |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 电流消耗 | 最大 4 A (提供外部保护) |
| 保护电路 | 电涌保护; 电子（35 V, 0.5 s） |
| 极性保护; 并联二极管，外部配5 A熔断器（仅用于调试） | |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 测试电压: 5 V本地总线的供电（UBus）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 测试电压: 24 V电源（I/O）/功能接地 | 500 V AC， 50 Hz， 1 min |
| 连接技术 | |
| 连接名称 | Axioline F插头 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 导线连接 | |
| 连接方式 | 直插式连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| Axioline F插头 | |
| 连接方式 | 直插式连接 |
| 连接方法方面的注意事项 | 请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 8 mm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 60 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（无温度衰减） |
LR
认证ID: LR2480202TA-02PRS
认证ID: TE/1020/880590/21BSH
认证ID: 840RINA
认证ID: ELE008423XGABS
认证ID: 20-2059154-PDAcULus Listed
认证ID: E238705ABS
认证ID: 20-2059154-PDABSH
认证ID: 840DNV GL
认证ID: TAA00000DFPRS
认证ID: TE/1020/880590/21RINA
认证ID: ELE008423XGcULus Listed
认证ID: E238705cULus Listed
认证ID: E238705cULus Listed
认证ID: E238705
优势
8个数字输入，符合EN 61131-2 1类和3类的要求
24 V DC，2.4 mA
单线制连接技术连接的传感器
滤波时间可按三种增量进行调节：< 100 µs，1000 µs 或 3000 µs
最大输入频率： 5 kHz
8个数字量输出
24 V DC，500 mA
单线制连接技术连接的执行器
最小更新时间< 100 μs
储存设备铭牌
