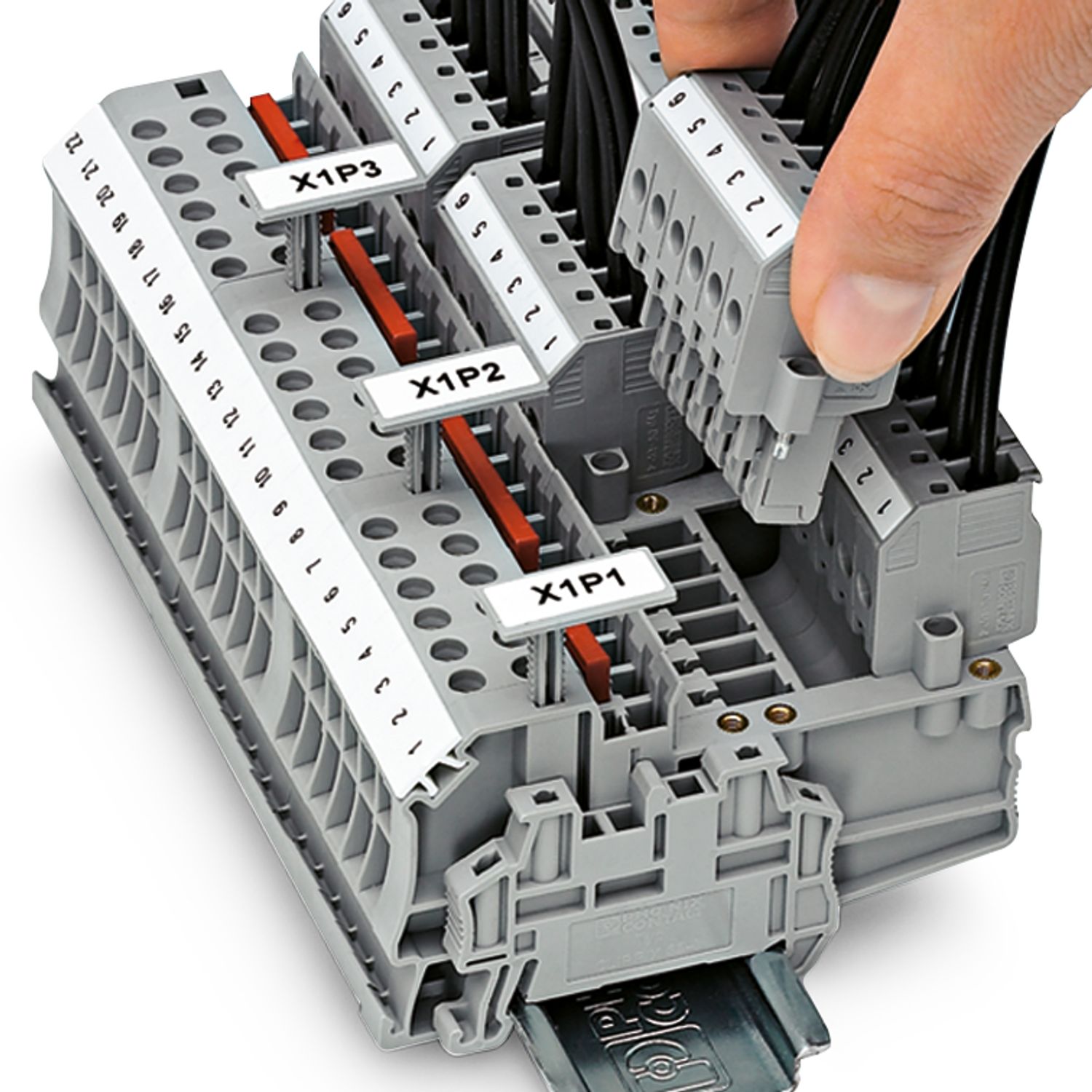

UT 4-QUATTRO/ 2P - Проходные клеммы - 3060296

Подробная информация о продукте

Технические характеристики

Примечания

Общая информация	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки. Ток и напряжение определяются типом вставляемого компонента.
Общая информация
Указание	Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
	При навесном соединении между штекерным соединением и электропроводящими поверхностями необходимо использовать изоляционную пленку.

Характеристики изделий

Тип изделия	Вставные клеммы
Серия изделий	UT
Количество точек подключения	4
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Характеристики клемм

Количество точек подключения на ярус	4
Номинальное сечение	4 мм²
Ярус 1, снизу 1+2
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 61984
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1 мм²
Номинальный ток	32 A (Cоблюдайте кривые)
Максимальный ток нагрузки	32 A (для кабеля сечением 6 мм²)
Номинальное напряжение	500 В
Номинальное сечение	4 мм²

Размеры

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	82,4 мм
Глубина на NS 35/7,5	47,5 мм
Глубина на NS 35/15	55 мм

Спецификации материала

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Электрические испытания

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Да

Механические испытания

Крепление на носителе
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Срок службы
Циклы установки	100
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,964 ((м/с²)²/Гц
Ускорение	0,58г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2022-06
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 100 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Стандарты и предписания

Подключение согласно стандарту	МЭК 61984

Монтаж

Тип монтажа	NS 35/7,5
	NS 35/15

Коммерческие данные

Номер артикула	3060296
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1141
Страница каталога	Стр. 329 (C-1-2019)
GTIN	4046356090421
Вес/шт. (с упаковкой)	16,47 g
Вес/шт. (без упаковки)	16,19 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Environmental product compliance

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
