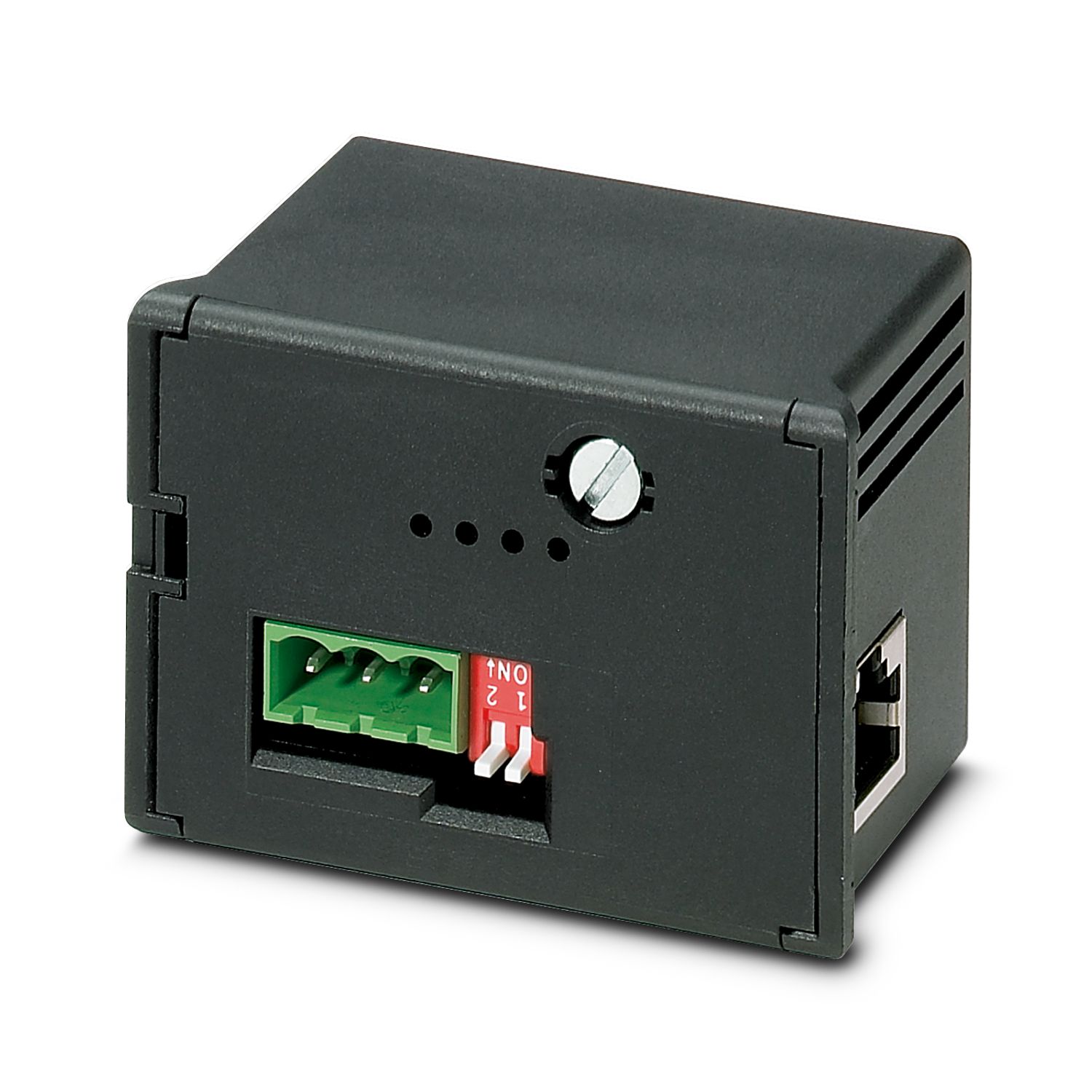

EEM-ETH-RS485-MA600
-
Communication module
2901374
Gateway RS-485/Ethernet communication module for the EEM-MA600 with integrated web server
Detalhes dos produtos
| Utilization restriction | |
| EMC note | EMC: class A product, see manufacturer's declaration in the download area |
| Product type | Communication module |
| Insulation characteristics | |
| Overvoltage category | III (For mains voltage <300 V AC (L/N)) |
| II (for mains voltage >300 V AC ... 600 V AC (L/N)) | |
| Pollution degree | 2 |
| Electrical isolation | EN 61010-1 (Safe isolation) |
| EN 61010-1 (Safe isolation) | |
| Test voltage | 3.5 kV AC (50 Hz, 1 min.) |
| Supply | |
| Supply voltage | 9 V (via EEM-MA600) |
| Connection method | COMBICON plug-in screw terminal block |
| Stripping length | 6 mm |
| Conductor cross section rigid | 0.5 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.5 mm² ... 2.5 mm² |
| Conductor cross section AWG | 20 ... 14 |
| Tightening torque | 0.4 Nm ... 0.4 Nm |
| Data: Modbus/TCP | |
| Interface | Ethernet (RJ45) |
| Serial transmission speed | 10/100 Mbps |
| Data: Modbus RTU/JBUS | |
| Interface | RS-485 |
| Serial transmission speed | 2,4 ... 38.4 kbps |
| Connection method | Pluggable screw terminal block |
| Connection technology | 2-, 3-conductor |
| Transmission length | 1200 m |
| Termination resistor | 120 Ω (switchable via DIP switches) |
| Data | |
| Communication protocol | Modbus/TCP |
| Communication standard | RJ45 |
| Width | 45 mm |
| Height | 65 mm |
| Depth | 48 mm |
| Color | black (RAL 9005) |
| Ambient conditions | |
| Degree of protection | IP20 |
| Ambient temperature (operation) | -10 °C ... 55 °C (14 °F ... 131 °F) |
| Ambient temperature (storage/transport) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| Max. permissible relative humidity (operation) | ≤ 95 % |
| Max. salt spray content | ≤ 2.5 % |
| CE | |
| Certificate | CE-compliant |
| UL, USA/Canada | |
| Identification | UL 61010-1 |
| CSA-C22.2 No. 61010-1 | |
| cULus | |
| N.º de artigo | 2901374 |
| Pcs./Emb | 1 Unidade |
| Quantidade mínima de pedido | 1 Unidade |
| Observação | Produção ligada a pedido (sem devolução) |
| Chave comercial | CK4 |
| Chave de produto | CMMC12 |
| GTIN | 4046356585781 |
| Peso por unidade (inclusive embalagem) | 193,1 g |
| Peso por unidade (excluindo embalagem) | 183,4 g |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE |
| EU RoHS | |
| Cumpre os requisitos de substância segundo a Diretiva RoHS | Sim (Sem regras de exceção) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Nenhuma substância perigosa acima dos valores-limite
|
| EU REACH SVHC | |
| Nota sobre as substâncias candidatas ao REACH (n.º CAS) | Nenhuma substância numa proporção superior a 0,1 % em massa |
Vantagens
Ethernet/RS-485 gateway
Modbus/RTU master for up to 246 slaves
