A linha abrange conectores SUBCON para ligações ponto a ponto com uma via de cabo com versão de pinos ou soquetes de 9, 15 e 25 pólos. Para condições de montagem estreitas existe à disposição um parafuso de fixação opcional SUBCON-SHORT-SCREW como acessório. O parafuso é integrado completamente na caixa pelo serrilhado faltante.
SUBCON 15/M-SH
-
Conector de barramento D-SUB
2761606
Conector D-SUB, 15 polos, pino, uma saída de cabo de 35°, tipo universal para todos os sistemas, atribuição de pinos: 1, 2, 3,...,14, 15 no borne de conexão a parafuso
Detalhes do produto
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Tipo de produto | Conector de dados |
| MTTF | 6706 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %) |
| 1817 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %) | |
| 155 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 100 %) | |
| Definição das conexões | todas conexões 1:1 sobre borne a parafuso |
| Tensão UN | 50 V DC |
| Corrente nominal IN | 100 mA |
| Meio de transmissão | Cobre |
| Conexão de encaixe D-SUB | |
| Tipo de conexão | Conector D-SUB |
| Conexão de circuito impresso | |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de decapagem | 5 mm |
| Perfil do condutor rígido mín. | 0,14 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,14 mm² |
| Bitola do condutor flexível máx. | 1 mm² |
| Condutor único/ponto de prensagem do AWG rígido mín. | 26 |
| Condutor único/ponto de prensagem do AWG rígido máx. | 16 |
| Bitola do condutor flexível AWG mín. | 26 |
| Bitola do condutor flexível AWG máx. | 18 |
| Sinal | Modbus |

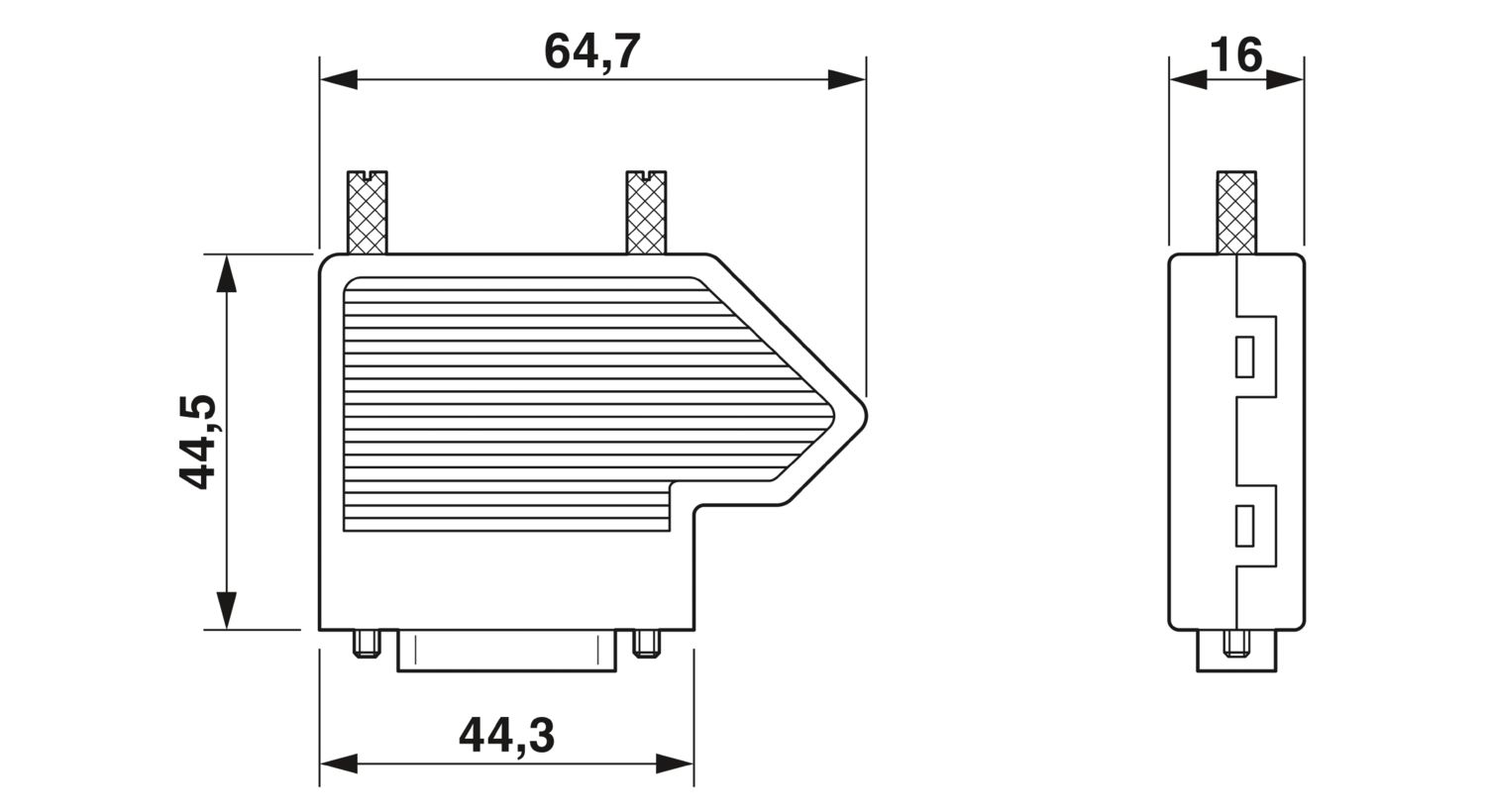

| Desenho de medidas |
|
| Largura | 16 mm |
| Altura | 55 mm |
| Comprimento | 65 mm |
| Material (Caixa) | ABS (Metalizado) |
| Diâmetro externo de linha | 4 mm ... 10 mm (Linha de bus de entrada) |
| Dados mecânicos | |
| Ciclos de encaixe | > 200 |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | Vibração (operação): 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | Impactos (Operação): 15g, duração 11 ms, impulso de choque semisenoidal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 75 °C |
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 80 °C |
| Altitude | ≤ 5000 m (Limitação, ver declaração do fabricante para operação em altura) |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| ATEX | |
| Identificação | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIF15ATEX2761499X |
| Observação | Observar as instruções especiais de instalação na documentação! |
| UKEX | |
| Identificação | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIMA22UKEX2761499X |
| Teste de gases nocivos | |
| Identificação | ISA-S71.04-1985 G3 Harsh Group A |
| Livre de substâncias nocivas à película de verniz | VDMA 24364:2018-05 |
cULus Recognized
ID de certificação: E238705
Suas vantagens
Montagem simples devido ao parafuso serrilhado
Alta segurança EMC
Montagem conforme as condições de campo
Introdução de cabo flexível, selecionável
De aplicação universal
Alteração da orientação D-SUB mediante bloco de conexão reversível
