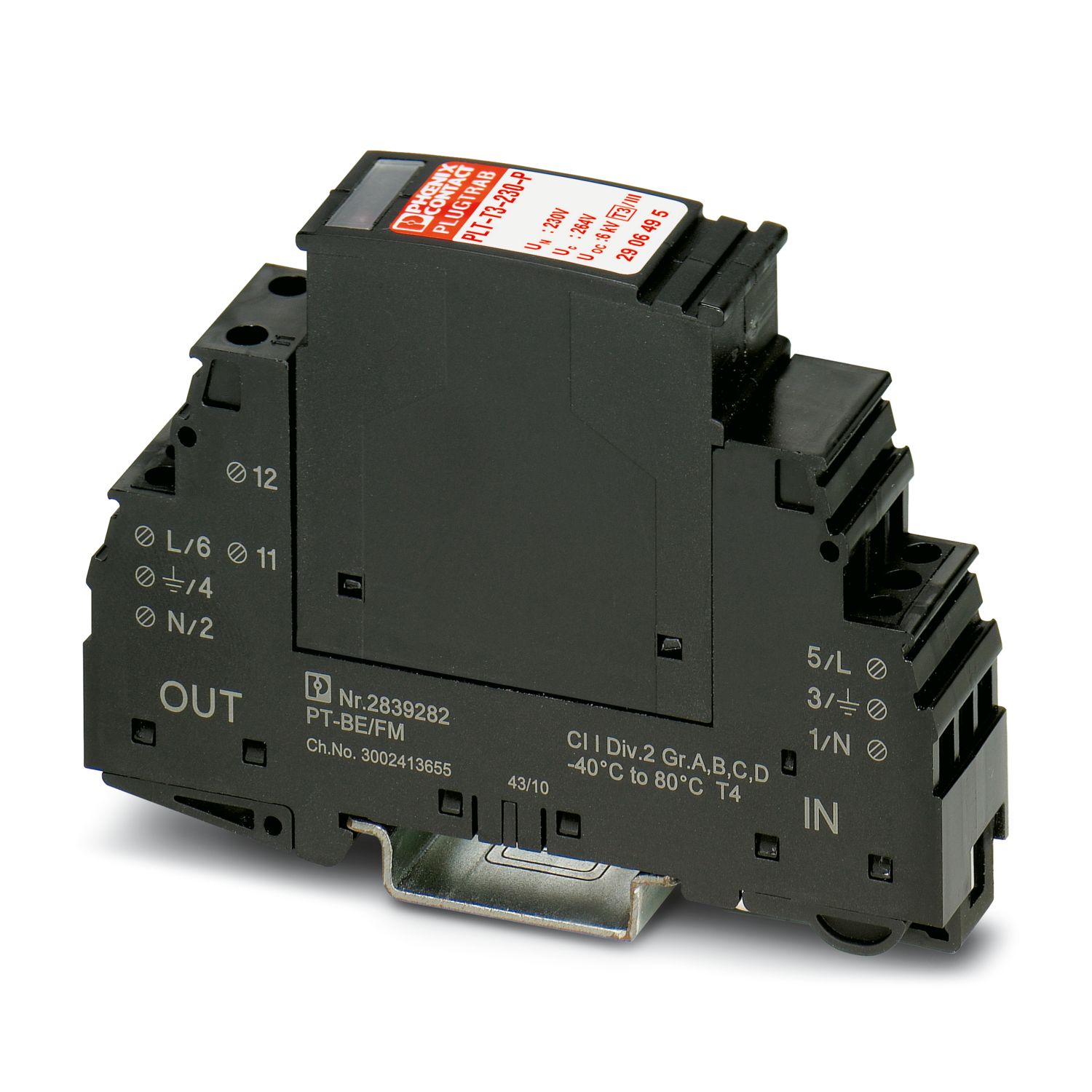

PLT-T3-230-FM
-
3类电涌保护设备
2906491
插拔式设备保护，符合类型 3/ III 级要求，用于 1 相电源网络，带有分开的 N 和 PE（3 线系统：L1、N、PE）及远程指示触点。
产品详情
| 产品类型 | 设备防护 |
| IEC 电源系统 | TT |
| TN-S | |
| 类型 | DIN导轨模块，分体式，可分离 |
| 位数 | 2 |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 2 |
| IEC 类别 | III |
| T3 | |
| EN类型 | T3 |
| 端口数目 | One |
| 指示器/远程信号发送 | |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 常闭触点 |
| 标称工作电压 | 250 V AC |
| 125 V DC (200 mA DC) | |
| 工作电流 | 3 A AC |
| 1 A DC (30 V DC) | |
| 连接方式 | 螺钉连接 |
| 螺纹 | M3 |
| 紧固扭矩 | 0.8 Nm |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 尺寸图 |
|
| 宽度 | 17.7 mm |
| 高度 | 90 mm |
| 深度 | 65.5 mm |
| 水平针距 | 1 分区 |
| 阻燃等级，符合UL 94 | V-0 |
| 材料的CTI值 | 600 |
| 绝缘材料 | PA 6.6 |
| 外壳材料 | PA 6.6 |
| 保护通道 | L-N |
| L-PE | |
| N-PE | |
| 动作方向 | 1L-N & N-PE |
| 额定电压 UN | 230 V AC (TN-S) |
| 230 V AC (TT - 仅搭配RCD使用) | |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大连续工作电压UC | 255 V AC |
| 额定负载电流IL | 16 A AC (63 °C时) |
| 残流IPE | ≤ 5 µA |
| 待机功耗 PC | ≤ 350 mVA |
| 基准测试电压UREF | 255 V AC |
| 标称放电电流In（8/20）µs | 3 kA |
| 组合电涌UOC | 6 kV |
| 电压保护水平Up（L-N） | ≤ 1.25 kV |
| 电压保护水平Up (L-PE) | ≤ 1.4 kV |
| 电压保护水平Up (N-PE) | ≤ 1.4 kV |
| UT下的TOV动作（L-N） | 440 V AC (5 秒 / 耐受模式) |
| 440 V AC (120 分钟 / 耐受模式) | |
| UT下的TOV动作（L-PE） | 440 V AC (5 秒 / 耐受模式) |
| 440 V AC (120 分钟 / 耐受模式) | |
| 1455 V AC (200 毫秒 / 安全失效模式) | |
| UT下的TOV动作（N-PE） | 1200 V AC (200 毫秒 / 安全失效模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（L-PEN） | ≤ 100 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
| 额定短路电流ISCCR | 1.5 kA AC |
| 最大备用保险丝，带有支线接线 | 16 A (B) |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| UL规格 | |
| 最大持续工作电压MCOV | 255 V AC |
| 额定放电电流 In | 3 kA |
| 保护通道 | L-N |
| L-G | |
| N-G | |
| 电源分配系统 | Single phase |
| 额定频率 | 50/60 Hz |
| 实测限制电压 MLV（L-N） | 1500 V |
| 实测限制电压 MLV (L-G) | 1200 V |
| 实测限制电压 MLV（N-G） | 1200 V |
| SPD型号 | 4CA |
| UL连接数据 | |
| 紧固扭矩 | 5 lbf-in. ... 7 lbf-in. |
| 可连接导向横截面 AWG | 14 ... 12 |
| 标准/规格 | EN 61643-11 |
| 注意事项 | 2012 |
| 安装类型 | DIN导轨： 35 mm |
