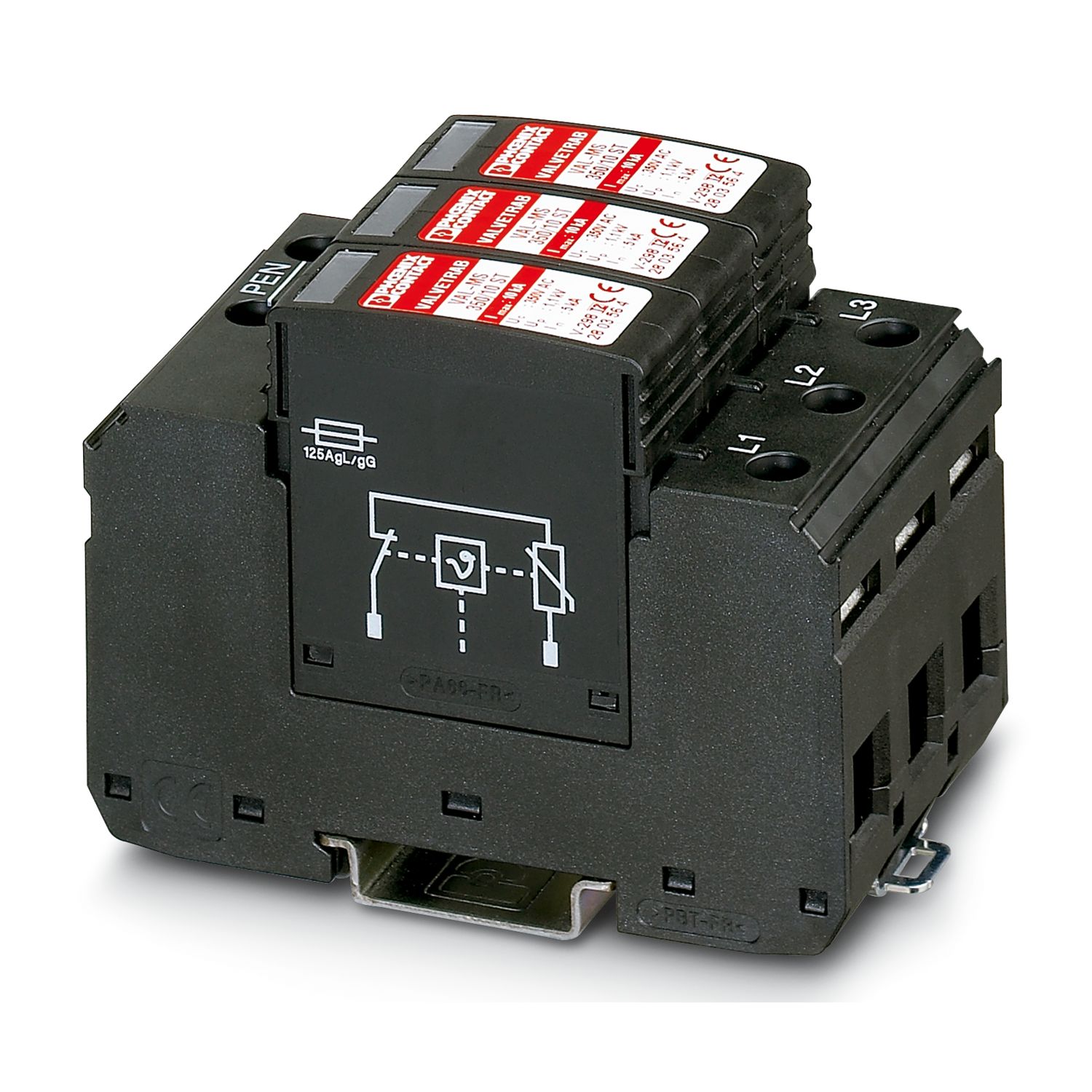

VAL-MS 350/10/3+0
-
2类电涌保护设备
2803577
用于三相四线供电系统（L1，L2，L3，PEN）的电涌保护器，包括基座和保护插头，安装在NS 35导轨上。
产品详情
| 产品类型 | 电涌保护器 |
| 产品系列 | VALVETRAB MS |
| IEC 类别 | II |
| T2 | |
| EN类型 | T2 |
| 类型 | DIN导轨模块，分体式，可分离 |
| 位数 | 3 |
| 电涌保护故障报警 | 带可视状态指示窗口 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电压 UN | 230 V AC (400 V AC) |
| 230 V AC (400 V AC) |
| 连接方式 | 螺钉连接 |
| 螺纹 | M5 |
| 最小紧固扭矩 | 4.5 Nm |
| 剥线长度 | 16 mm |
| 柔性导线最小横截面 | 1.5 mm² |
| 柔性导线最大横截面 | 25 mm² |
| 刚性导线最小横截面 | 1.5 mm² |
| 刚性导线最大横截面 | 35 mm² |
| 尺寸图 |
|
| 宽度 | 53.4 mm |
| 高度 | 90 mm |
| 深度 | 65.5 mm |
| 水平针距 | 3 分区 |
| 阻燃等级，符合UL 94 | V0 |
| 外壳材料 | PBT/PA |
| 动作方向 | 3L-PEN |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大连续工作电压UC | 350 V AC |
| 最大持续工作电压UC (L-PEN) | 350 V AC |
| 残流IPE | ≤ 340 µA (每相) |
| 待机功耗 PC | ≤ 360 mVA |
| 标称放电电流In (8/20) µs (L-PEN) | 15 kA (所有通道) |
| 5 kA (每条通道) | |
| 最大放电电流 Imax (8/20) µs | 10 kA (每个通道都具有L-PEN) |
| 最大放电电流 Imax (8/20) µs (L-PEN) | 30 kA (所有通道) |
| 10 kA (每条通道) | |
| 保护电平 Up (L-PEN) | ≤ 1.2 kV |
| 响应时间tA（L-PEN） | ≤ 25 ns |
| 最大备用保险丝，带有支线接线 | 125 A (gL/gG) |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 80 °C |
| 电气间隙和爬电距离 | |
| 标准/规程 | EN 60664-1 / EN 61643-11 |
| 标准 | |
| 标准/规程 | IEC 61643-1 |
| EN 61643-11/A11 | |
| 标准/规格 | IEC 61643-1 |
| 注意事项 | 2005 |
| 标准/规格 | EN 61643-11/A11 |
| 注意事项 | 2007 |
| 安装类型 | DIN导轨： 35 mm |
