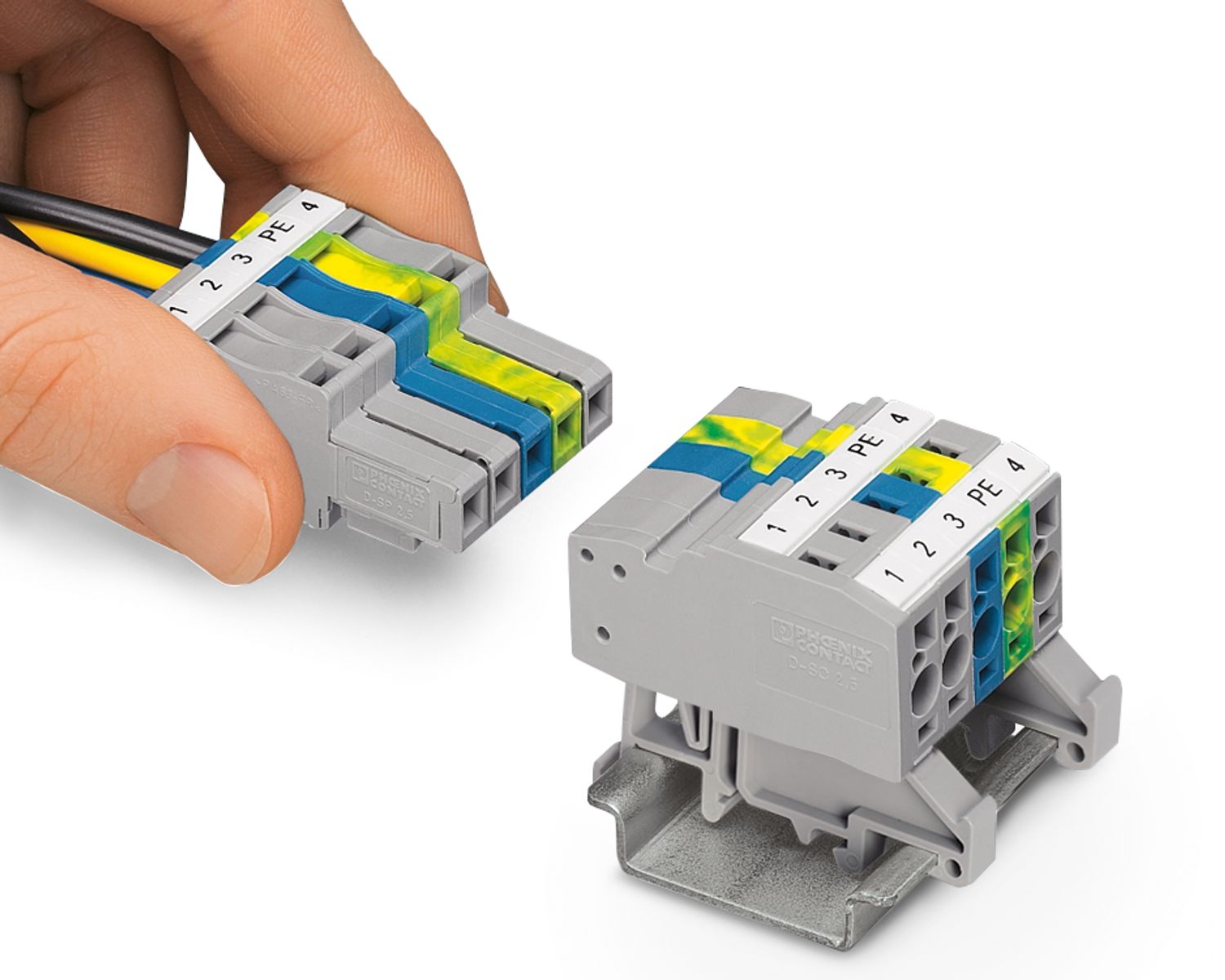

插拔式COMBI接线端子

“热”插拔接线端子

插拔式COMBI接线端子是一种特殊形式的混合接线端子。接线端子的一侧具有标准化的直插区域,而另一侧则有插拔式、螺钉式、回拉式弹簧或快速连接技术。由于采用接触式系统,因此可以承受极高的振动水平。在进行信号和电源接线时,使用插拔式接线端子可以节省许多时间。

更多信息

优势

  • COMBI插接区采用统一设计,支持多种连接方式
  • 插拔式连接功能强大,可实现41 A的额定电流和1,000 V的额定电压
  • 防触电设计,安全性强
  • 提供个性化防错插编码
  • 双桥接井,轻松分配电位
  • 提供锁扣附件,抗振性能强
  • 配有自组装式连接器,灵活性强

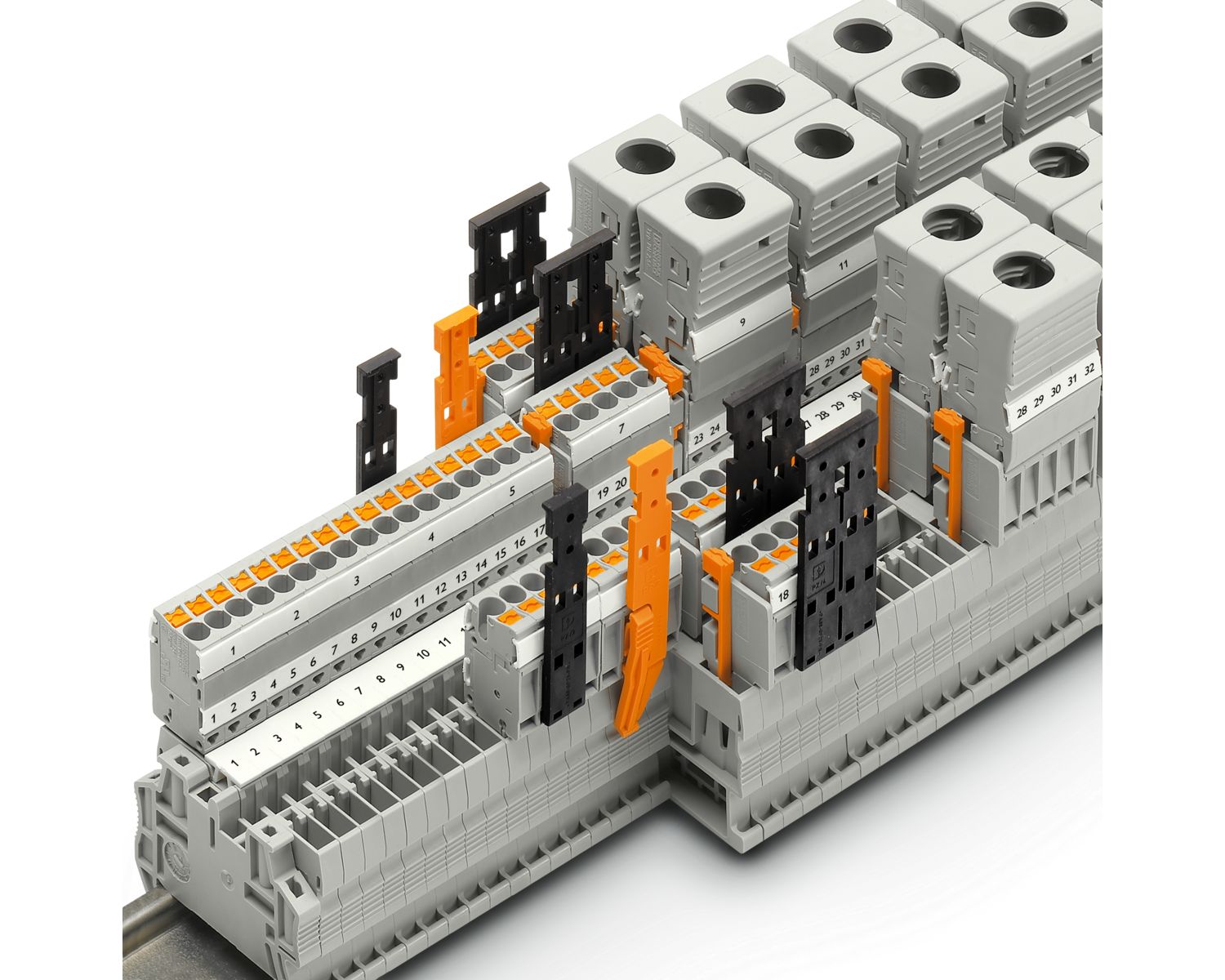

QUATTRO接线端子

QUATTRO接线端子

适用于各种系统和设备的插拔式连接解决方案

从控制箱到整个系统,插拔式连接解决方案都是应用不可或缺的一部分。诸多不同型号的接线端子均采用插拔式连接技术。其中包括直通式接线端子、PE端子、多导线接线端子、多层接线端子、微型接线端子和分断测试端子。除CLIPLINE complete系列的标准化桥接件、测试和标识附件外,接线端子还配有其他标准附件,确保专业接线效果。具体包括防差错编码元件、电缆固定件、固线夹、锁扣、屏蔽支架和电缆外壳。

插拔式接线端子

插拔式接线端子

通过插拔式接线端子进行模块化系统组态

连接系统由插拔式接线端子和相应的连接器组成, 进而为端子条设计提供了卓越灵活性。
COMBI连接系统是控制柜电源和控制部件供电、以及快速安装分布式系统部件的理想解决方案。

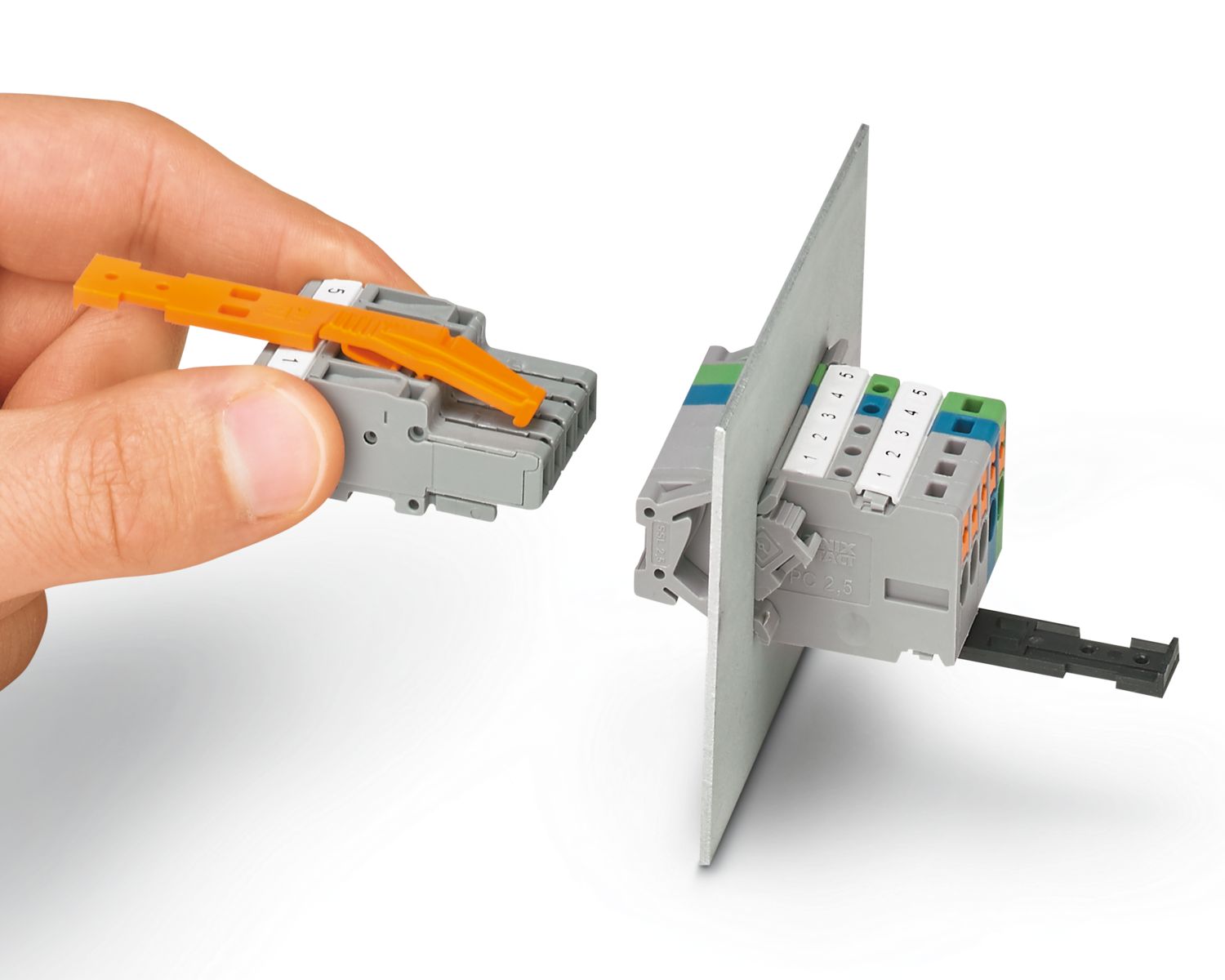

COMBI插头

COMBI插头

自组装式连接器和耦合器

COMBI插头可提供预组装和自组装型号,前者位数高达15位。自组装型号插头支持个性化应用的模块化组态。此外,接线端子连接器还可选配锁扣,显著增强抗振性能。该锁扣确保接线端子与COMBI插头间的连接稳固可靠。为保护电缆免受拉伸应力影响,COMBI系统还配备了不同型号的固线夹,如简易卡接型和具备完整电缆壳体型。除电缆壳体外,系统亦可提供弯曲保护套管以防电缆弯折。

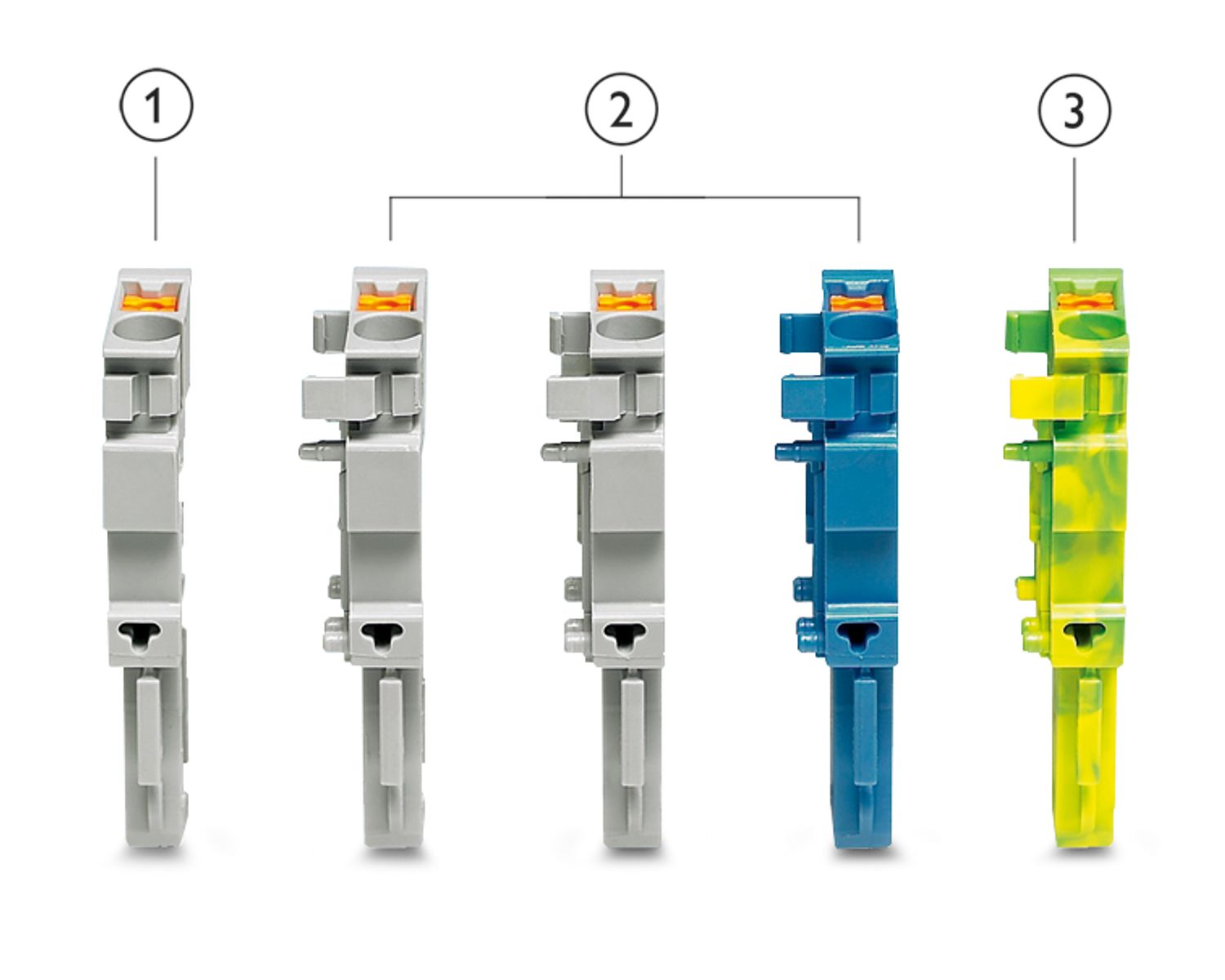

多导线端子

多导线端子

带六个接线点的多导线端子

多导线端子内含三个内部接线用接线点和三个外部插拔式接线用针式接点。由此,在维修保养或构建用于快速调试的模块化系统时,用户可快速更换系统部件。由于接线点众多,这种接线端子可组合成紧凑型插拔式高密度矩阵接线单元。端子标识区域面积大且标识支架与终端紧固件具备相同外形,可轻松实现清晰矩阵标识。

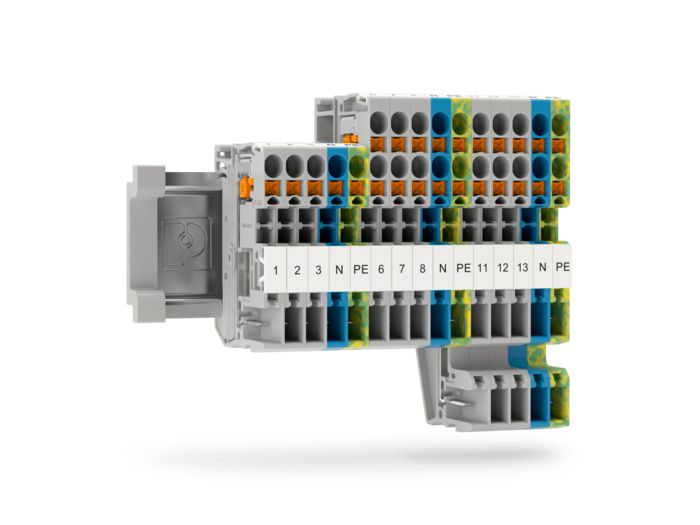

三向信号分配器

三向信号分配器

三向信号分配器

PT 2,5-4L四层接线端子可用于分配控制器和系统之间的信号,节省空间。基于端子条桥接件和4位连接器的不同配置组合方式,该接线端子可进行灵活的信号分配,节省大量空间。

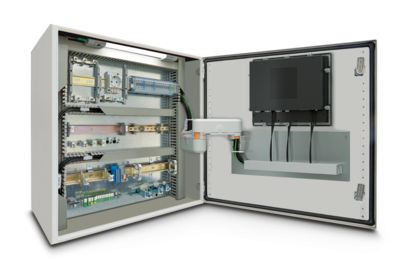

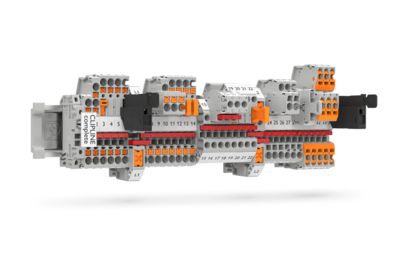

PROJECT complete规划和标识软件

利用PROJECT complete高效规划

利用PROJECT complete高效规划

PROJECT complete规划和标识软件提供直观的配置和定制化用户界面,可直接创建相应标识,是创新型智能端子条规划解决方案。

从导出电气规划数据到成品交付,该软件可提供便捷的个性化过程支持。
