FR 1,27/100-FV 9,05
-
SMD孔式连接器
1374884

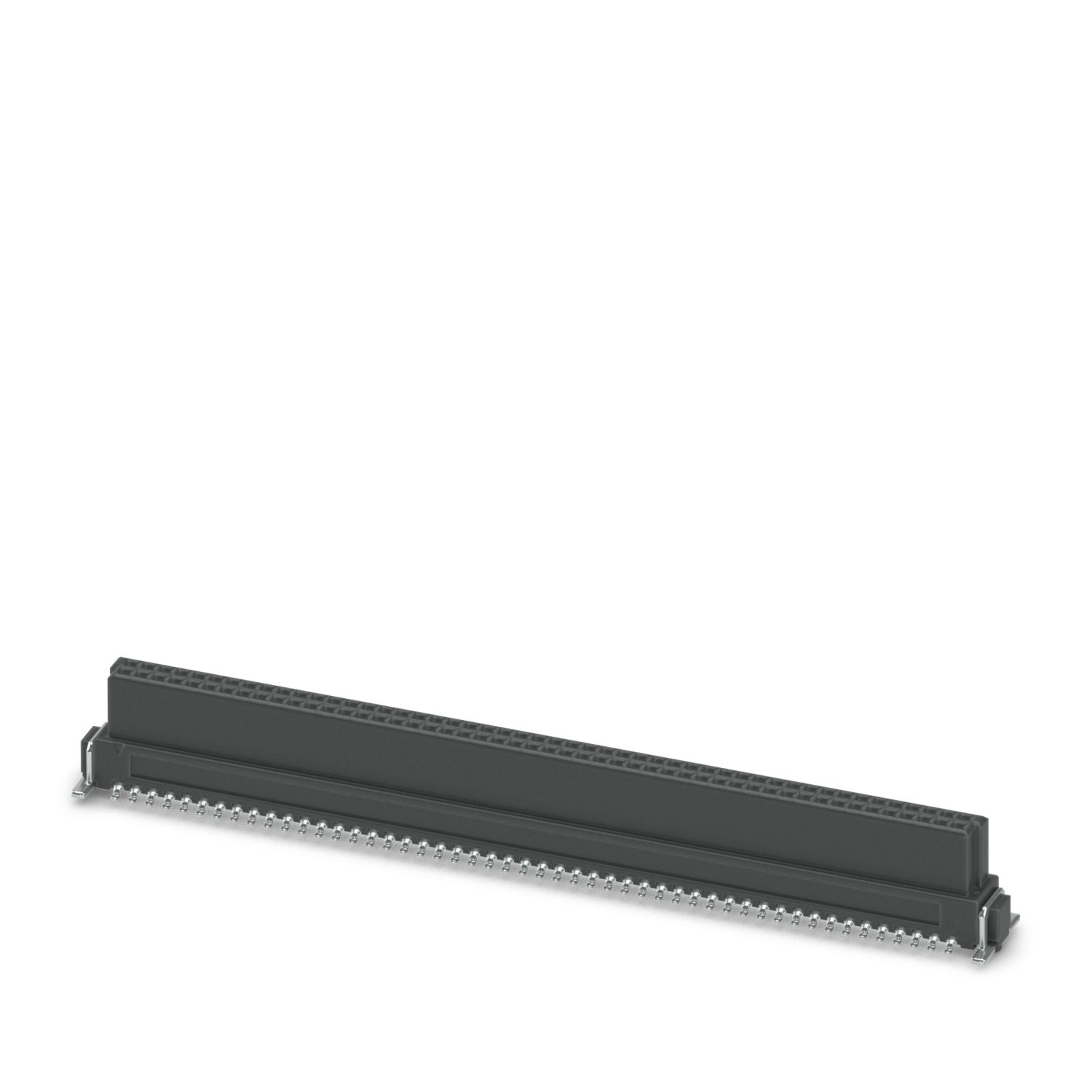

SMD孔式连接器， 额定电流: 2.1 A， 测试电压: 840 V AC， 位数: 100， 针距: 1.27 mm， 颜色: 黑色， 触点表面: Au， 触点类型: 孔式插头， 安装: SMD 焊接
位数
产品详情
| 产品类型 | SMD孔式连接器 |
| 产品系列 | FR 1,27/...-FV 9,05 |
| 位数 | 100 |
| 针距 | 1.27 mm |
| 行数 | 2 |
| 针脚排列 | 线性几何结构 |
| 特性 | |
| 额定电流IN | 2.1 A IEC 60512-5-2:2002-02 (20°C，100位) |
| 接触电阻 | 10 mΩ |
| 测试电压 | 840 V AC IEC 60512-4-1:2003-05 |
| 数据传输 | |
| 数据传输速率 | 12 Gbps |
| 安装类型 | SMD 焊接 |
| 针脚排列 | 线性几何结构 |
| 工艺说明 | |
| 过程 | 回流焊 |
| 潮敏级别 | MSL 1 |
| 分类温度 Tc | 260 °C |
| 回流焊焊接周期 | 3 |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 可选涂层 |
| 触点区域金属表面（顶层） | 金 (Au) |
| 触点区域金属表面（中层） | 镍 (Ni) |
| 焊接区域金属表面（顶层） | 锡 (Sn) |
| 焊接区域金属表面（中层） | 镍 (Ni) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 黑色 (9005) |
| 绝缘材料 | LCP |
| 绝缘材料组 | IIIb |
| CTI符合IEC 60112 | 150 |
| 阻燃等级，符合UL 94 | V0 |
| 操作注意事项 | 运行期间的允许电压取决于其应用，并应考虑到符合IEC 60664-1标准绝缘要求的电气间隙和爬电距离。 |
| 尺寸图 |
|
| 针距 | 1.27 mm |
| 宽度 [w] | 68.59 mm |
| 高度[h] | 9.7 mm |
| 长度[l] | 7.2 mm |
| 高度 | 9.05 mm |
| 应用 | |
| 触点保护套 | 0.9 mm |
| 介质偏差 | ± 0.7 mm 纵向和横向 |
| 堆叠高度 | 10.8 mm 公差: +1.5 mm (组合 产品范围:FR 1,27/...-MV 1,75) |
| 12.3 mm 公差: +1.5 mm (组合 产品范围:FR 1,27/...-MV 3,25) | |
| 重叠长度 | 1.5 mm |
| 角度公差 | ± 5 ° 纵向和横向 |
| PCB设计 | |
| Pad几何结构 | 0.8 x 1.1 mm |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-2:2002-02 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | ≥ 5 GΩ |
| 电气间隙和爬电距离 | | |
| 绝缘材料组 | IIIb |
| 最小电气间隙和爬电距离 | 0.43 mm |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 2000 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 1.5 mm (10 Hz ... 58 Hz) |
| 加速度 | 200 m/s² (58 Hz ... 2000 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-9-1:2010-03（下述） |
| 体积电阻 R1 | 10 mΩ |
| 体积电阻 R2 | 15 mΩ |
| 插入／拔出周期 | 500 |
| 绝缘电阻，相邻接线位 | ≥ 5 GΩ |
| 冲击 | |
| 规格 | IEC 60068-2-27:2008-02 |
| 脉冲波形 | 半正弦 |
| 加速度 | 490 m/s² |
| 电击时间 | 11 毫秒 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 环境条件 | |
| 环境温度（运行） | -55 °C ... 125 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 尺寸图 |
|
| 包装类型 | 宽88 mm的卷带包装 |
| [W] 编带宽度 | 88 mm |
| [W2] 线圈总尺寸 | ≤ 94.4 mm |
| [A] 线圈直径 | ≤ 330 mm |
| 外包装类型 | 透明包装袋 |
适配产品
优势
第一款采用成熟市场标准的高速数据传输速率高达28 Gbps，开辟了全新的设计可能性。
坚固的6位至100位线对板连接器和线对板连接器能在组件选项方面确保提供最大的可能性。
通过客户特定的数据完整性模拟，可以在研发过程中节省时间
镀金触点实现长期稳定的信号传输，传输电流可达2.3 A。
通过MCAD/ECAD数据和免费样品服务，在设备研发期间提供设计上图支持
常见问题
是否提供定制型号？
提供，除标准产品外，菲尼克斯电气还研发用于设备内PCB连接的定制型产品。我们乐于根据需求为设计和实施提供建议。
FR 1,27板对板连接器的特殊之处是什么？
能否实现高于2.3 A的各触点额定电流？
我目前正在使用其他厂商的1.27 mm针距板对板连接器。换用新款FR 1,27产品是否会带来高昂成本和复杂操作？
并不会，新款FR 1,27连接器兼容相关竞品。如有需要，可提供相应测试报告。
FR 1,27系列板对板连接器有哪些位数可供选择？
FR 1,27连接器提供以下位数的产品：6、12、16、20、26、32、40、50、68、80和100。
IDC孔式连接器则提供12、16、20、26、32、40、50、68和80位数的型号。
