SAC-4P- 1,5-105/M12FSL
-
电源线
1425033
电源线，4-位置，PUR 无卤素，黑-灰色 RAL 7021，自由出线，与 孔式 直头 M12，编码: L，电缆长度: 1.5 m，适用于最高12 A/63 V的直流
产品详情
| 产品类型 | 电源电缆 |
| 应用 | 电源 |
| 位数 | 4 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | L |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | V0 |
| 夹具本体材料 | PP |
| 接触件材料 | CuZn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 锌铸，镀镍 |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 63 V DC |
| 额定电流IN | 12 A |
| 机械参数 | |
| 插／拔周期 | ≥ 100 |
| 连接1 | |
| 类型 | 自由出线 |
| 连接2 | |
| 类型 | 孔式 直头 M12 |
| 防插错编码类型 | L (电源) |
| 电缆长度 | 1.5 m |
| 无卤素PUR黑色 [PUR] | |
| 尺寸图 |
|
| 电缆重量 | 83 kg/km |
| UL AWM | 20549 / 10493 (80°C/300 V) |
| 位数 | 4 |
| 屏蔽 | 无 |
| 光缆类型 | 无卤素PUR黑色 [PUR] |
| 导线结构，电压电源 | 44x 0.20 mm |
| AWG电源 | 16 |
| 导线横截面 | 4x 1.5 mm² |
| 线径，包括绝缘层 | 2.2 mm ±0.05 mm |
| 电缆外径 | 6.75 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黑-灰色 RAL 7021 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PP |

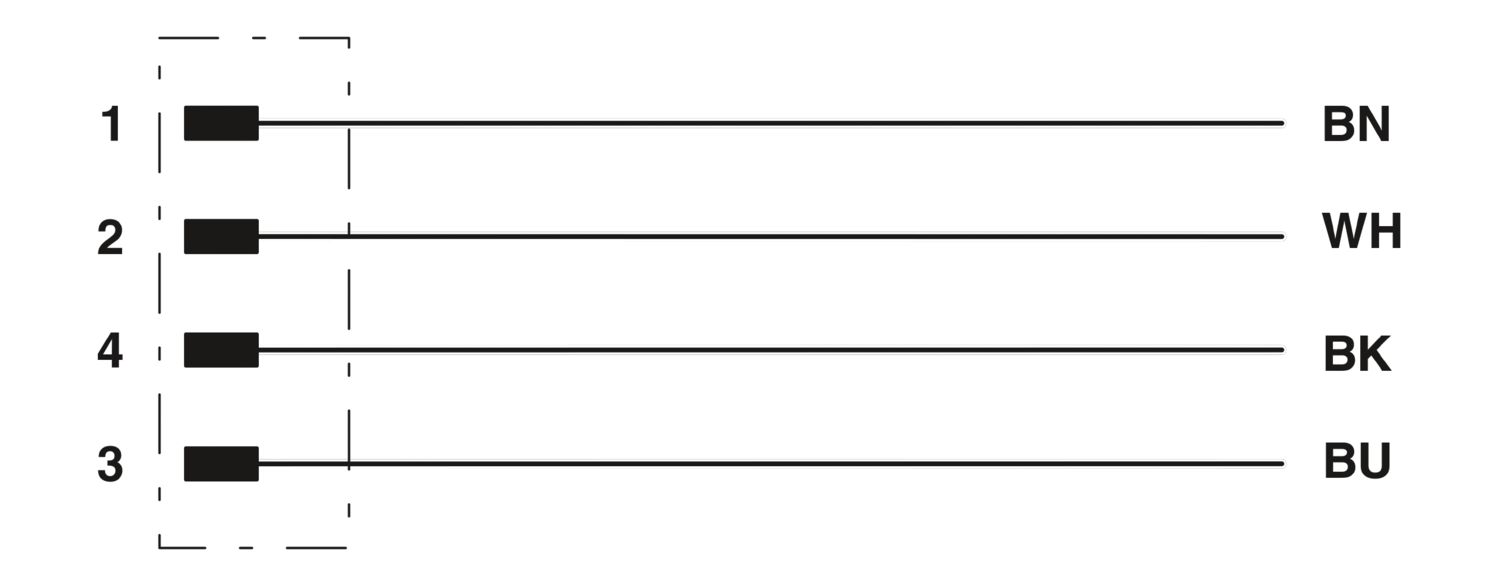

| 单线，颜色 | 棕色、白色、蓝色、黑色 |
| 厚度，绝缘 | ≥ 0.26 mm |
| 厚度，外部护套 | 大约 0.70 mm |
| 总绞线 | 4线，绞合 |
| 最大导线电阻 | ≤ 14.1 Ω/km (20 °C时) |
| 绝缘电阻 | ≥ 1 GΩ*km (20 °C时) |
| 额定电压，电缆 | ≤ 300 V AC |
| 测试电压 | ≥ 3000 V AC (火花测试) |
| 最小弯曲半径，固定安装 | 5 x D |
| 最小弯曲半径，活动安装 | 10 x D |
| 最小弯曲半径，固定式安装 | 34 mm |
| 最小弯曲半径，移动式安装 | 68 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 5000000， 弯曲半径: 10 x D， 横向轨迹: 10 m， 横向速度: 3 m/s， 加速度: 10 m/s² |
| 动态负载能力（扭转） | 扭矩: ±180 °/m， 扭转循环: 500000， 扭转频率: 35 次/分钟 |
| 无卤素 | 符合DIN VDE 0472 第 815 章 |
| 符合DIN EN 50267-2-1标准 | |
| 阻燃 | 符合UL 758/1581（电缆燃烧） |
| 符合 UL 758/1581 FT2 标准 | |
| 符合 DIN EN 60332-2-2 标准 | |
| 阻油性 | 符合DIN EN 60811-404，100 °C时为168 小时 |
| 根据 UL 758，60 °C 时 168 h | |
| 其它防护功能 | 防水解和防细菌腐蚀符合VDE 0282第10章规定 |
| 粘合性低 | |
| 耐磨损 | |
| 耐盐水 | |
| 环境温度（运行） | -50 °C ... 80 °C (电缆，固定式安装) |
| -30 °C ... 80 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -25 °C ... 85 °C (针式/孔式) |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-111 |
优势
方便安全：100 % 电气测试的插拔式部件
采用特殊L编码，可防止插错
标准产品：坚固的无卤素PUR电缆
