ZFKDS 1,5-W-5,08
-
PCB端子
1706714
印制电路板终端， 额定电流: 16 A， 额定电压(III/2): 400 V， 额定横截面: 1.5 mm2， 电位数: 1， 行数: 1， 每行位数: 1， 产品系列: ZFKDS(A) 1,5-W， 针距: 5.08 mm， 接线方式: 回拉式弹簧连接， 安装: 波峰焊， 导线／PCB连接方向: 45 °， 颜色: 绿色， 针脚排列: 直线排列， 焊针[P]: 3.5 mm， 每个电势的焊针数量: 2， 包装类型: 纸箱包装。 用于不同位数自定义分组的单个模块。也需要使用一块端板来端接模块（请见附件）。也提供不同位数的已端接产品。
该产品需搭配其他产品才可正常运行。
必选附件
产品详情
| 产品类型 | 印制电路板终端 |
| 产品系列 | ZFKDS(A) 1,5-W |
| 产品线 | COMBICON Terminals S |
| 类型 | 连接器可组合 |
| 位数 | 1 |
| 针距 | 5.08 mm |
| 连接量 | 1 |
| 行数 | 1 |
| 电位数目 | 1 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 2 |
| 特性 | |
| 额定电流IN | 16 A |
| 额定电压 UN | 400 V |
| 额定电压(III/3) | 250 V |
| 额定电涌电压(III/3) | 4 kV |
| 额定电压(III/2) | 400 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定电压 (II/2) | 630 V |
| 额定电涌电压(II/2) | 4 kV |
| 连接技术 | |
| 额定横截面 | 1.5 mm² |
| 导线连接 | |
| 连接方式 | 回拉式弹簧连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 剥线长度 | 7.5 mm |
| 安装类型 | 波峰焊 |
| 针脚排列 | 直线排列 |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 热浸镀锡 |
| 接线点金属表面（顶层） | 锡 (10 - 16 µm Sn) |
| 焊接区域金属表面（顶层） | 锡 (10 - 16 µm Sn) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 机械数据 – 致动元件 | |
| 颜色 (执行机构) | 绿色 (6021) |

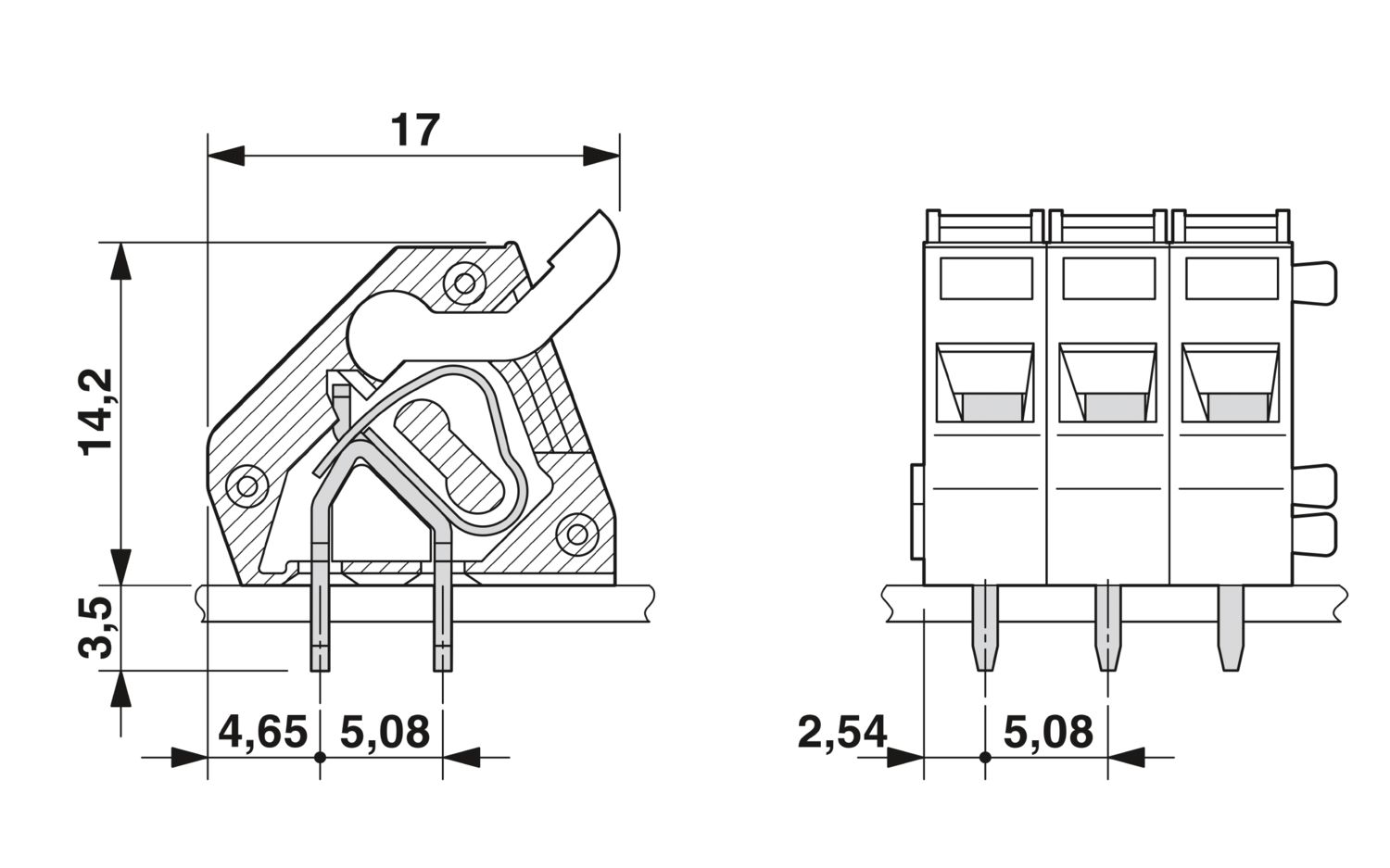

| 尺寸图 |
|
| 针距 | 5.08 mm |
| 宽度 [w] | 7.62 mm |
| 高度[h] | 17.7 mm |
| 长度[l] | 16.9 mm |
| 高度 | 14.2 mm |
| 焊针长度[P] | 3.5 mm |

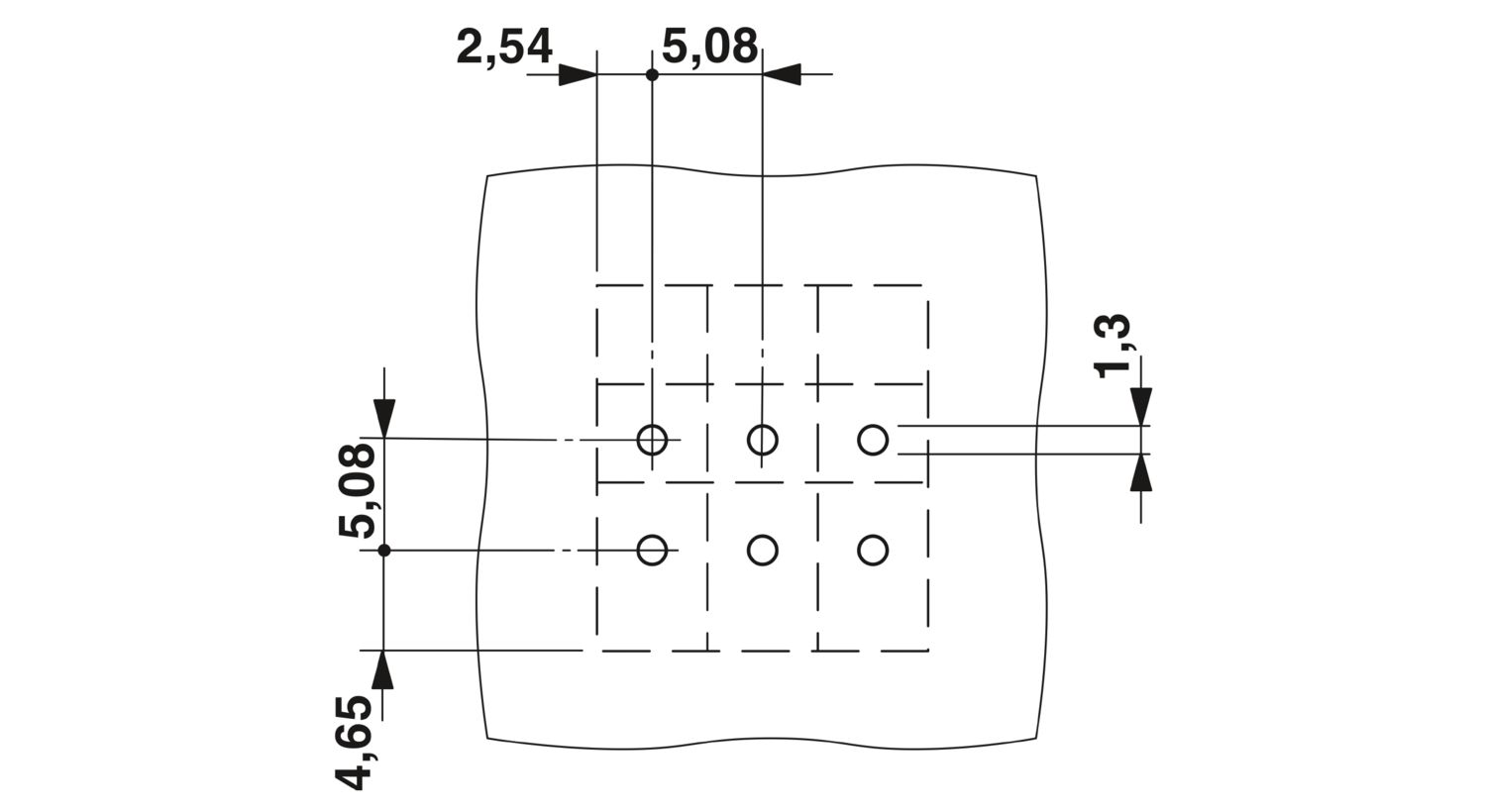

| PCB设计 | |
| 孔径 | 1.3 mm |
| 电气间隙和爬电距离 | | |
| 绝缘材料组 | I |
| 额定绝缘电压 (III/3) | 250 V |
| 额定电涌电压 (III/3) | 4 kV |
| 额定绝缘电压 (III/2) | 400 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定绝缘电压 (II/2) | 630 V |
| 额定过电压 (II/2) | 4 kV |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 100 °C (取决于电流承载能力/衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 包装类型 | 纸箱包装 |
优势
接触力固定不变，确保连接的长期稳定性
通过颜色编码的操纵杆，无需其他工具即可进行操作
弯式连接可实现在PCB上多排布局
通过侧面的锁扣可以组合不同位数
两个焊接插针可降低焊接点上的机械应力
