PTS-5,08
-
PCB端子
1876521
印制电路板终端， 额定电流: 12 A， 额定电压(III/2): 320 V， 额定横截面: 0 mm2， 电位数: 1， 行数: 1， 每行位数: 1， 产品系列: PTS， 针距: 5.08 mm， 安装: 波峰焊， 颜色: 绿色， 针脚排列: 直线排列， 焊针[P]: 3.5 mm， 每个电势的焊针数量: 2， 包装类型: 纸箱包装。 该产品可组成不同位数的连接器!
产品详情
| 产品类型 | 印制电路板终端 |
| 产品系列 | PTS |
| 产品线 | COMBICON Terminals M |
| 类型 | 固定式分断插头可组合使用 |
| 位数 | 1 |
| 针距 | 5.08 mm |
| 连接量 | 1 |
| 行数 | 1 |
| 电位数目 | 1 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 2 |
| 特性 | |
| 额定电流IN | 12 A |
| 额定电压 UN | 320 V |
| 额定电压(III/3) | 250 V |
| 额定电涌电压(III/3) | 4 kV |
| 额定电压(III/2) | 320 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定电压 (II/2) | 400 V |
| 额定电涌电压(II/2) | 4 kV |
| 安装类型 | 波峰焊 |
| 针脚排列 | 直线排列 |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 接线点金属表面（顶层） | 锡 (5 - 7 µm Sn) |
| 焊接区域金属表面（顶层） | 锡 (5 - 7 µm Sn) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 尺寸图 |
|
| 针距 | 5.08 mm |
| 高度[h] | 31.4 mm |
| 高度 | 34.9 mm |
| 焊针长度[P] | 3.5 mm |
| 引脚尺寸 | 0.8 x 0.9 mm |

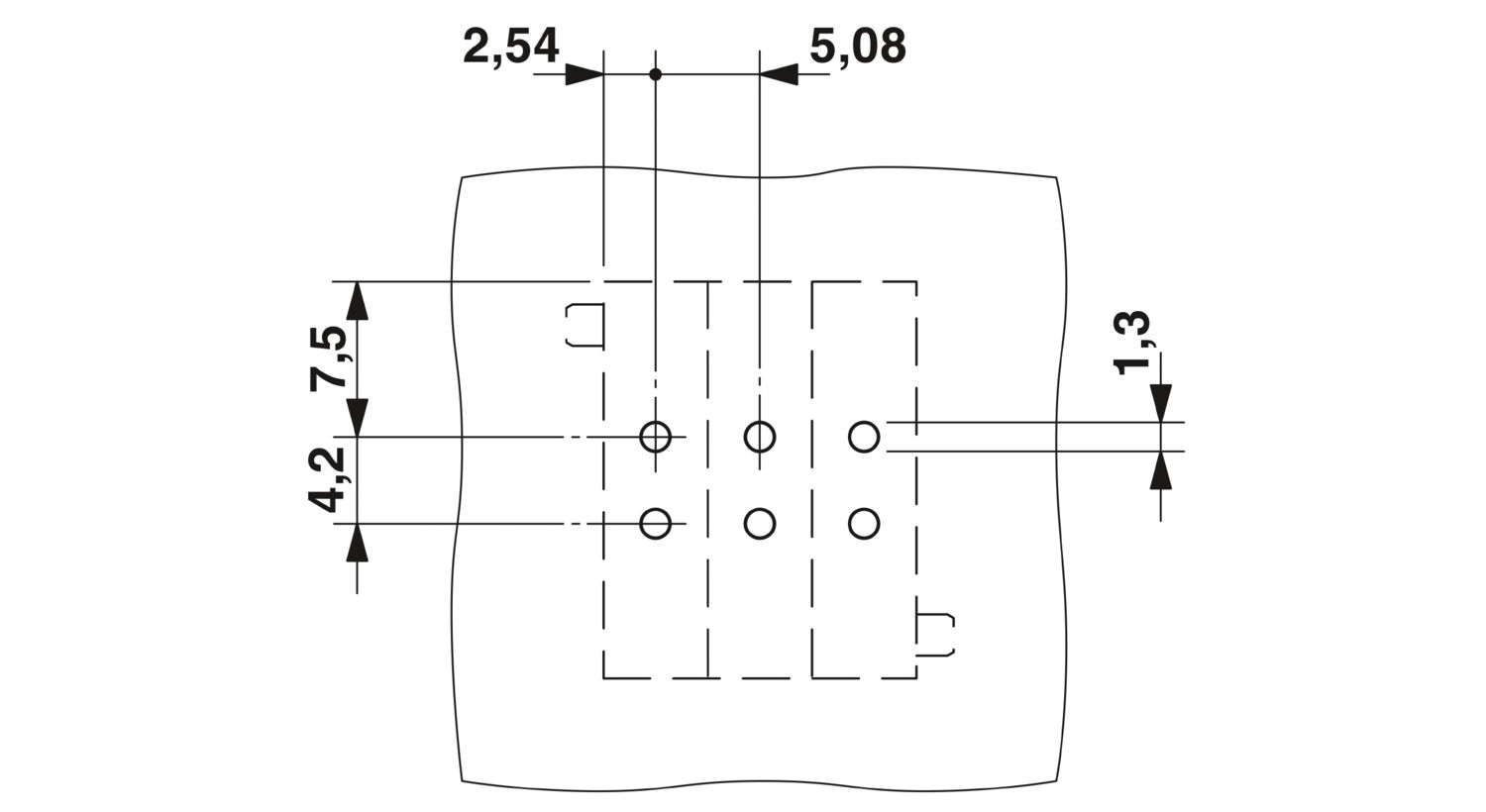

| PCB设计 | |
| 孔径 | 1.3 mm |
| 电气间隙和爬电距离 | | |
| 绝缘材料组 | I |
| 额定绝缘电压 (III/3) | 250 V |
| 额定电涌电压 (III/3) | 4 kV |
| 额定绝缘电压 (III/2) | 320 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定绝缘电压 (II/2) | 400 V |
| 额定过电压 (II/2) | 4 kV |
| 包装类型 | 纸箱包装 |
优势
采用颜色编码的绝缘插头，可轻松断开回路连接
使用内置的测试元件，可快速方便地进行测试
通用型安装方式，可在全球范围内使用
通过侧面的锁扣可以组合不同位数
