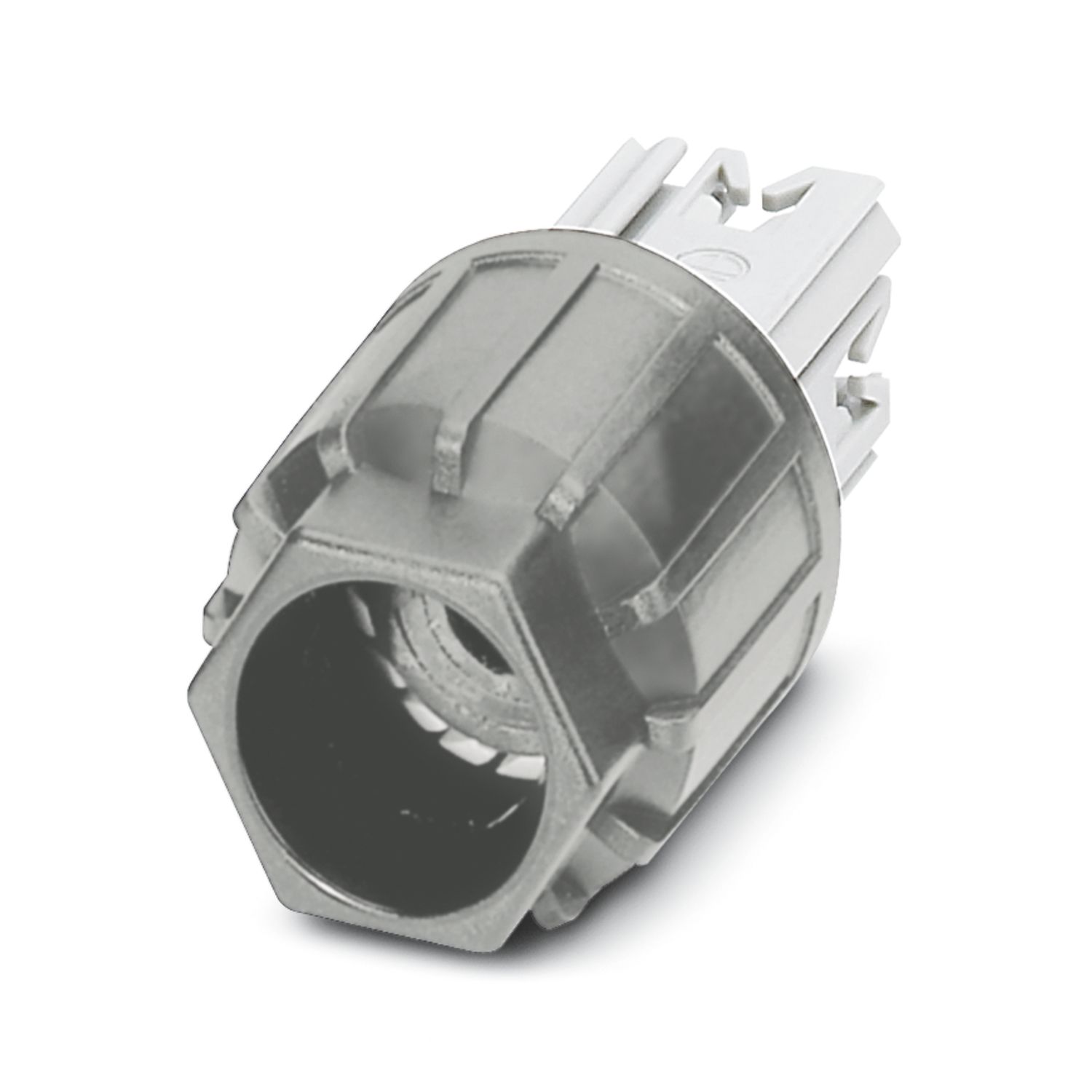

QPD N 2,5 6-10 GY - 螺母
QPD N 2,5 6-10 GY
-
螺母
1582435
螺母，接线方式: 快速免剥线，位数: 4，1.5 mm
2
... 2.5 mm
2
，690 V，20 A，PA，灰色，电缆外径: 6 mm ... 10 mm
产品详情
展开全部
折叠全部
技术数据
产品属性
产品类型
安装用紧固螺母
产品系列
QPD
类型
QPD 4x2,5
位数
4
连接图表
4
位置标记
1，2，3，4
连接量
10
绝缘特性
过电压类别
III
污染等级
3
电气特性
额定电涌电压(II/2)
8 kV
额定电涌电压(III/2)
8 kV
额定电涌电压(III/3)
8 kV
额定电流
20 A
接触电阻
< 3 mΩ
额定电压(II/2)
1000 V
额定电压(III/2)
1000 V
额定电压(III/3)
690 V
额定电流I
N
20 A
连接数据
连接技术
连接方式 在现场侧
快速免剥线
具有相同横截面尺寸的导线之间的连接频率
最大 10
导线连接
导线横截面 灵活
1.5 mm² ... 2.5 mm²
导线横截面 刚性
1 mm² ... 1.5 mm²
可连接导线横截面AWG
16 ... 14
紧固扭矩 接头螺母
5 Nm
紧固扭矩 锁紧螺母
5 Nm
扳手尺寸 接头螺母
22 mm
扳手尺寸 锁紧螺母
27 mm
尺寸
宽度
29.9 mm
高度
29.9 mm
长度
46.3 mm
材料规格
标识材料 外壳
PA
标识材料 触点
CuZn
标识材料 触点表面
镀锡
阻燃等级，符合UL 94
V0
导线绝缘材料
PVC/PE/TPE/橡胶
电缆/电线
每根绞线的结构符合VDE 0295标准/最小导线直径
VDE 0295 1到6级/最小0.15mm
电缆外径
6 mm ... 10 mm
线径包括绝缘层
2 mm ... 3.8 mm
位置标记
1，2，3，4
导线绝缘材料
PVC / PE
机械特性
机械参数
插／拔周期
>= 50 (最多支持10个QUICKON连接)
环境和真实条件
环境条件
保护等级
IP66
IP68 (2 m / 24 h)
IP69K
冲击强度
IK07
环境温度（运行）
-40 °C ... 100 °C
导线连接时的温度
-5 °C ... 50 °C
环境温度（存放/运输）
-40 °C ... 80 °C
商业数据
订货号
1582435
包装单位
1 pc
最小订货量
1 pc
销售关键代码
AF6UCX
产品关键代码
AF6UCX
GTIN
4046356463591
单件重量（含包装）
23 g
单件重量（不含包装）
17.7 g
原产地
DE
分类
ECLASS
ECLASS-13.0
27440691
UNSPSC
UNSPSC 21.0
39121421
产品环境合规性
China RoHS
Environment friendly use period (EFUP)
EFUP-E
没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）
相关物质重量百分比不超过0.1%
适配产品
展开全部
折叠全部
附件
CP-QPD
-
编码条
1582459
SEALING PLUG 14X22 RD
-
密封插头
1400270
KV-DI-PG16-1XASI
-
开槽连接块
1582462
KV-DI-PG16-2XASI
-
开槽连接块
1582464
QPD N 2,5 9-14 BK
-
螺母
1582229
QSS 22
-
套筒扳手
1670206
