cUL Listed
认证ID: FILE E 335024| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| keine | ||||
| 60 V | 0.5 A | |||
NBC-MSD/25,0-93K/MSD SCO
-
网络电缆
1017923
网络电缆，Sercos CAT5 (100 Mbps)，4-位置，PVC/PVC，红色RAL 3020，屏蔽，插头 直头 M12 SPEEDCON，编码: D / IP67，与 插头 直头 M12 SPEEDCON，编码: D / IP67，电缆长度: 25 m
产品详情
| 产品类型 | 预安装数据电缆 |
| 应用 | 标准 |
| 传感器类型 | Sercos |
| 位数 | 4 |
| 屏蔽 | 有 |
| 编码 | D |
| 总线系统 | Sercos III |
| 信号类型/分类 | Sercos CAT5 (IEC 11801)， 100 Mbps |
| 状态显示 | 无 |
| 状态显示 | 否 |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 4 A |
| 传输介质 | 铜缆 |
| 传输速度 | 100 Mbps |
| 传输特征（类别） | CAT5 (IEC 11801:2002) |
| 连接1 | |
| 类型 | 插头 直头 M12 SPEEDCON / IP67 |
| 位数 | 4 |
| 锁定类型 | SPEEDCON |
| 防插错编码类型 | D (数据) |
| 手柄颜色 | 黑色 |
| 标识材料 | CuSn (触点) |
| Ni/Au (触点表面) | |
| PA (插芯) | |
| TPU，阻燃性高，具自熄灭性质 (抓握部分) | |
| 锌铸，镀镍 (螺钉连接) | |
| 插／拔周期 | ≥ 100 |
| 绝缘电阻 | ≥ 100 MΩ |
| 紧固扭矩 | 0.4 Nm |
| 保护等级 | IP67 |
| 环境温度（运行） | -25 °C ... 90 °C |
| 连接2 | |
| 类型 | 插头 直头 M12 SPEEDCON / IP67 |
| 位数 | 4 |
| 锁定类型 | SPEEDCON |
| 防插错编码类型 | D (数据) |
| 手柄颜色 | 黑色 |
| 标识材料 | CuSn (触点) |
| Ni/Au (触点表面) | |
| 锌铸，镀镍 (螺钉连接) | |
| TPU，阻燃性高，具自熄灭性质 (抓握部分) | |
| PA (插芯) | |
| 插／拔周期 | ≥ 100 |
| 绝缘电阻 | ≥ 100 MΩ |
| 紧固扭矩 | 0.4 Nm |
| 保护等级 | IP67 |
| 环境温度（运行） | -25 °C ... 90 °C |
| 电缆长度 | 25 m |

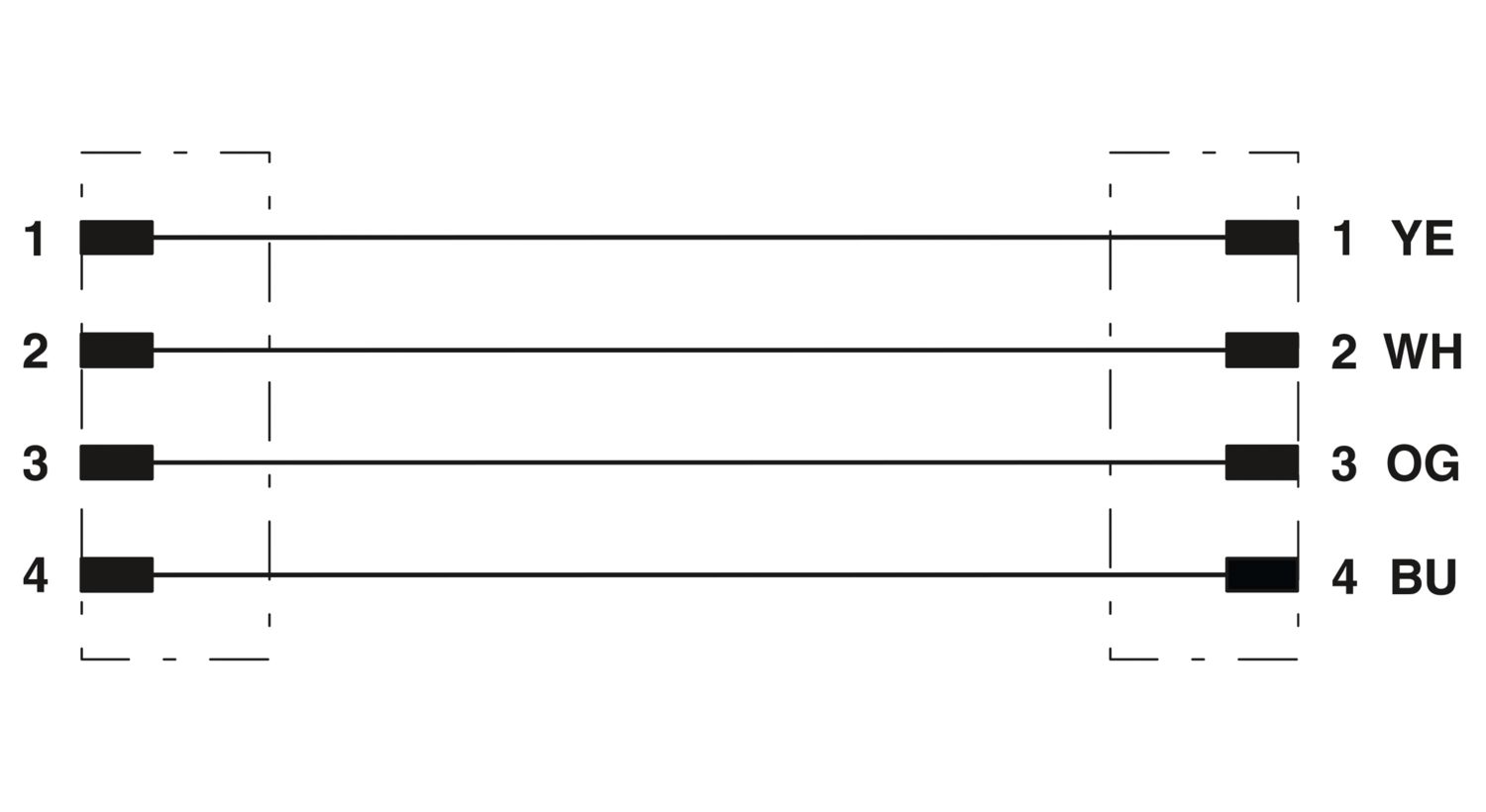

| Sercos III [93K] | |
| 尺寸图 |
|
| 电缆重量 | 68 kg/km |
| UL AWM | 21694 (60 °C / 600 V) |
| 位数 | 4 |
| 屏蔽 | 有 |
| 光缆类型 | Sercos III [93K] |
| 导线结构 | 1x4xAWG22/7，SF/TQ |
| 信号运行时间 | 5.3 ns/m |
| 导线结构 信号线 | 7x 0.25 mm |
| AWG，信号线 | 22 |
| 导线横截面 | 4x 0.34 mm² |
| 线径，包括绝缘层 | 大约 1.55 mm |
| 电缆外径 | 6.50 mm ±0.2 mm |
| 外护套，材料 | PVC |
| 外护套，颜色 | 红色RAL 3020 |
| 导线材料 | 镀锡铜绞线 |
| 导线绝缘材料 | PE |
| 单线，颜色 | 白色，黄色，蓝色，橙色 |
| 厚度，外部护套 | 大约 0.90 mm |
| 双绞线屏蔽类型 | 铝线带聚酯绝缘层 |
| 总绞线 | 星绞四线组 |
| 最大导线电阻 | ≤ 120 Ω/km |
| 绝缘电阻 | ≥ 0.5 GΩ*km |
| 耦合电阻 | ≤ 20.00 mΩ/m (10 Hz时) |
| 波阻抗 | 100 Ω ±15 Ω (100 MHz) |
| 额定电压，电缆 | 600 V |
| 线芯测试电压／线芯 | 2000 V (50 Hz，1 min) |
| 线芯测试电压／屏蔽 | 2000.00 V (50 Hz，1 min) |
| 最小弯曲半径，固定安装 | 3 x D |
| 最小弯曲半径，活动安装 | 7 x D |
| 最小弯曲半径，固定式安装 | 20 mm |
| 最小弯曲半径，移动式安装 | 46 mm |
| 阻燃 | 符合UL 1685（CSA FT 4） |
| 阻油性 | 一定程度上可防油 |
| 其它防护功能 | 防紫外线 (符合UL 1581，第 1200部分) |
| 环境温度（运行） | -40 °C ... 70 °C (电缆，固定式安装) |
| -40 °C ... 70 °C (电缆，活动式安装) | |
| 环境温度（安装） | -20 °C ... 60 °C |
| M12 | |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
