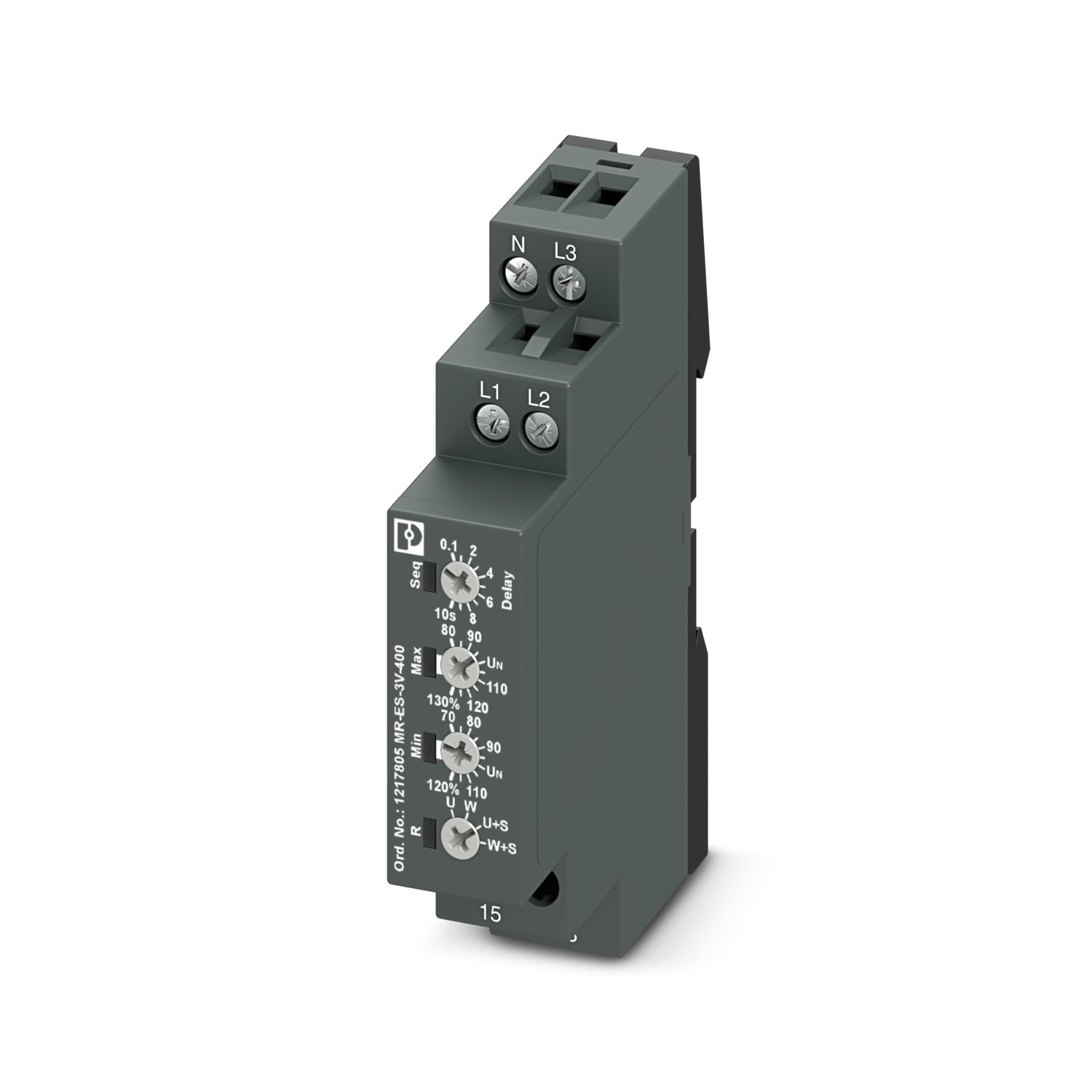

MR-ES-3V-400
-
监视继电器
1217805
监视继电器，用于400V AC（3N~400/230V AC) ±30%时3相电压的监视，欠压，窗口功能，相序，缺相，1个PDT，螺钉连接
产品详情
| 产品类型 | 电压监视继电器 |
| 机械寿命 | 2x 107 开关次数 |
| 绝缘特性 | |
| 过电压类别 | III (符合IEC 60664-1标准) |
| 污染等级 | 2 |
| 主电源类型 | 3相 |
| 额定绝缘电压 | 480 V |
| 额定过电压 | 4 kV |
| 电源 | |
| 电源电压 | ±30 % (= 测量电压) |
| 电源电压范围 | 24 V AC ... 240 V AC -15 % ... +10 % |
| 24 V DC ... 240 V DC -20 % ... +25 % | |
| 额定功耗 | 8 VA (0.8 W) |
| 测量值 | AC 正弦 (48 ... 63 Hz) |
| 额定输入电压 UN | 400 V (3N ~ 400/230 V) |
| 频率范围 | 48 Hz ... 63 Hz |
| 最大温度系数 | ≤ 0.5 %/°C |
| 响应延迟设定范围 | 0.1 s ... 10 s |
| 最小设定范围 | 70 % ... 120 % (UN时) |
| 最大设定范围 | 80 % ... 130 % (UN时) |
| 电压阈值的最小设定范围 | 280 V AC ... 480 V AC |
| 电压阈值的最大设定范围 | 320 V AC ... 520 V AC |
| 功能 | 欠压、相序、缺相 |
| 窗口 | |
| 设定精度 | ± 5 % (终值) |
| 重复精度 | ≤ 2 % |
| 恢复时间 | 500 ms |
| 切换 | |

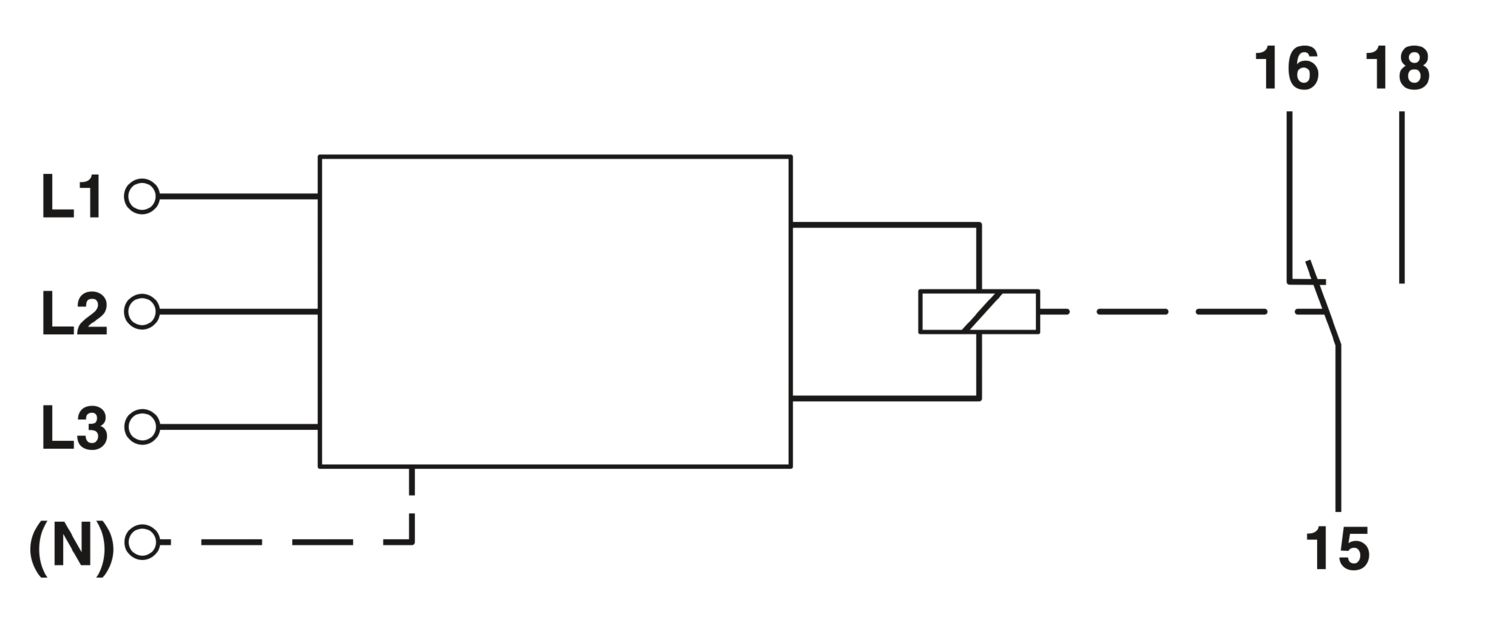

| 触点类型 | 1个浮地转换触点 |
| 最大切换电压 | 250 V AC |
| 最大额定功率值（电阻负载） | 1250 VA (5 A / 250 V AC) |
| 输出熔断器 | 5 A (快速熔断) |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.5 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 20 ... 14 |
| 宽度 | 17.5 mm |
| 高度 | 87 mm |
| 深度 | 65 mm |
| 外壳绝缘材料 | 聚酰胺PA 66，可自熄 |
| 环境条件 | |
| 保护等级 | IP40 (外壳) |
| IP20 (接线端子) | |
| 环境温度（运行） | -25 °C ... 55 °C |
| 环境温度（存放/运输） | -25 °C ... 70 °C |
| 气候等级 | 3K3（符合EN 60721标准） |
| 允许湿度（运行） | 15 % ... 85 % |
| CE | |
| 标识 | CE合规 |
| CCC | |
| 标识 | GB/T 14048.5 |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 安装在标准DIN导轨TS 35上（符合EN 60715） |
| 安装位置 | 任意 |
| 订货号 | 1217805 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | DKF211 |
| 产品关键代码 | DKF211 |
| GTIN | 4063151300555 |
| 单件重量（含包装） | 79.1 g |
| 单件重量（不含包装） | 79.1 g |
| 原产地 | CN |
ECLASS
| ECLASS-13.0 | 27371801 |
ETIM
| ETIM 9.0 | EC001438 |
UNSPSC
| UNSPSC 21.0 | 41113600 |
| EU RoHS | |
| 符合《欧盟RoHS物质指令要求》 | 是 (无豁免) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
没有超过限值的危险物质
|
| EU REACH SVHC | |
| 《REACH候选物质注释》（CAS编号） | 相关物质重量百分比不超过0.1% |
