G-INSEC-M32-M68N-NCRS-S
-
电缆密封
1411191
电缆密封， 螺钉连接材料: 镀镍铜， 应用: EMC， 电缆外径 14 mm ... 21 mm， 屏蔽: 有， 连接螺纹: M32 x 1.5， 颜色: 银色， 带O型圈
产品详情
| 组装说明 | 方法 1 切开外护套，但不要剥去。将电缆穿入螺钉连接后移除外部护套。现在将电缆往回拉，直到导线屏蔽与弹簧接点之间形成连接为止。 方法 2 将编织屏蔽朝外护套上向后推约15 ... 20 mm。将电缆插入螺钉连接，直到导线屏蔽与弹簧接点之间形成连接为止。 |
| 产品类型 | 电缆螺钉密封件 |
| 应用 | EMC |
| 导线数 | 1 |
| 制造厂家 | Jacob |
| 制造商分配 | 50.632 M/EMVD |
| 屏蔽 | 有 |
| 固线夹的操作 | A |
| 冲击类别 | 6 |
| 设计结构， 固线夹 | A |

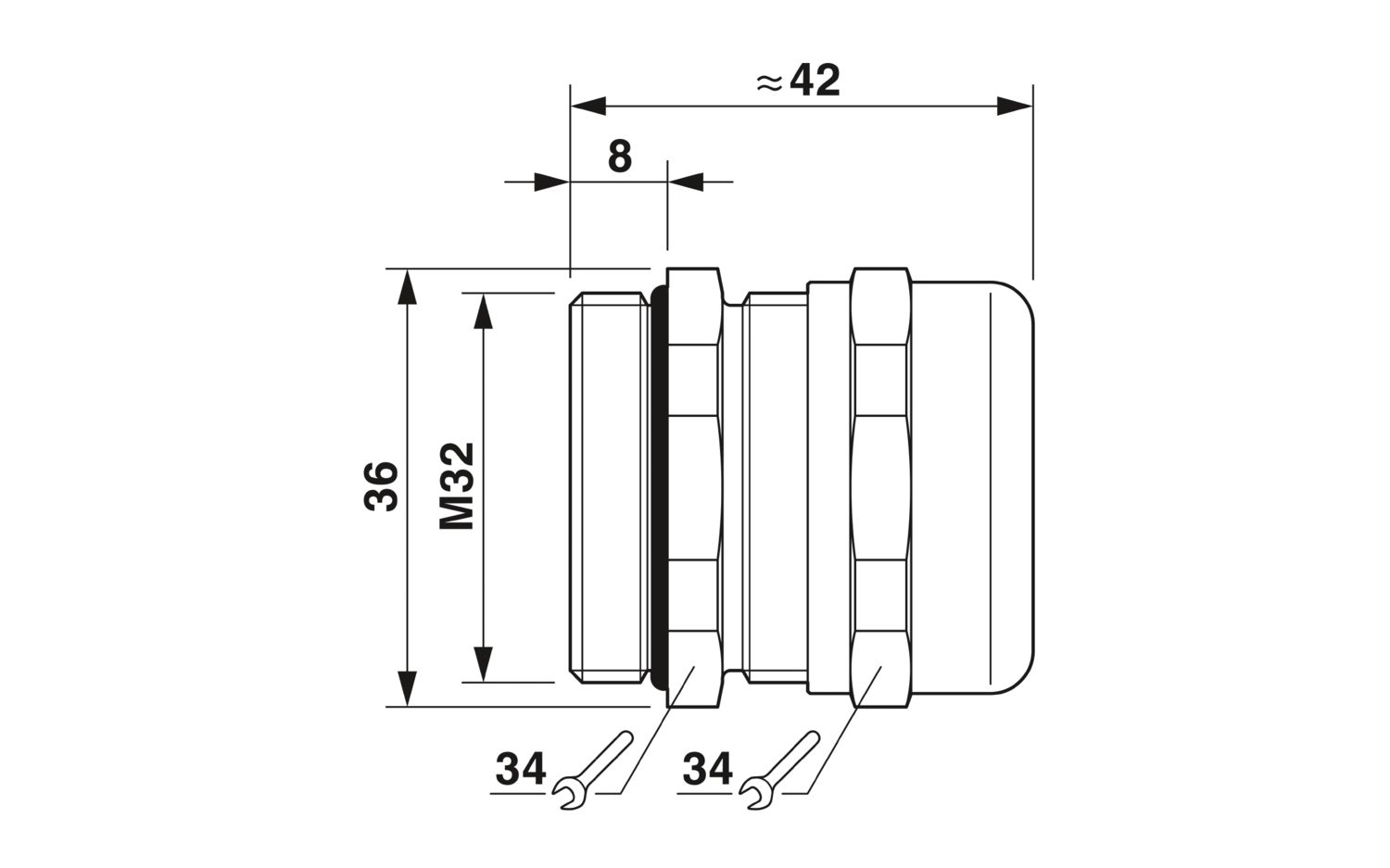

| 尺寸图 |
|
| 长度 | 38 mm |
| 连接螺纹长度 | 8 mm |
| 孔径 | 32.1 mm ... 32.3 mm |
| 接合螺母扳手规格 | 34 mm |
| 扳手规格，支架 | 34 mm |
| 六边形角度尺寸 | 36 mm |
| 连接侧螺纹类型 | M32 x 1.5 |
| 螺距 | 1.5 mm |
| 紧固扭矩 | 10 Nm (接头螺母: EN 62444) |
| 10 Nm (支持: EN 62444) |
| 颜色 | 黄铜色 |
| 标识材料 压缩环 | PA 6 |
| 密封材料 O形圈 | 丁苯橡胶 |
| 密封材料 电缆密封件 | CR/NBR |
| 螺钉连接材料 | 镀镍铜 |
| 电缆外径 电缆1 | 14 mm ... 21 mm |
| 无卤素 | 否 |
| 环境条件 | |
| 保护等级 | IP68 (5 bar，30分钟) |
| 环境温度（运行） | -40 °C ... 100 °C (静态) |
