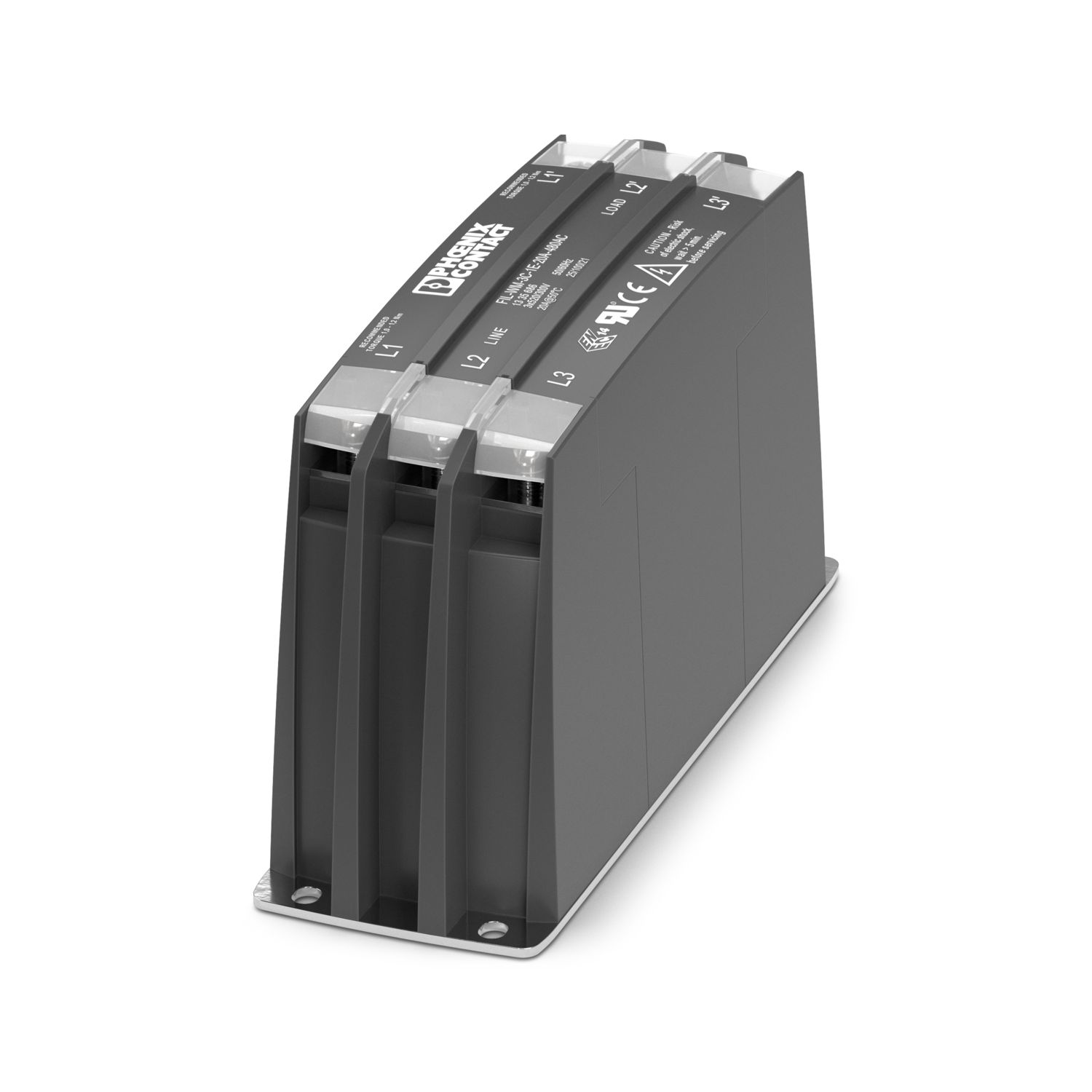

FIL-WM-3C-1E-20A-480AC
-
EMC滤波器
1335686
三相EMI滤波器，通用型产品，螺钉连接，背板安装，额定电流20 A
产品详情
| 产品类型 | 干扰抑制过滤器 |
| 类型 | 导轨安装模块，单片 |
| 位数 | 3 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电压 | 520 V AC (L-L) |
| 300 V AC (L-PE) |
| 连接方式 | 螺钉连接 |
| 螺纹 | M4 |
| 柔性导线横截面 | 4 mm² ... 6 mm² |
| 连接方式 | 螺钉连接 |
| 螺纹 | M4 |

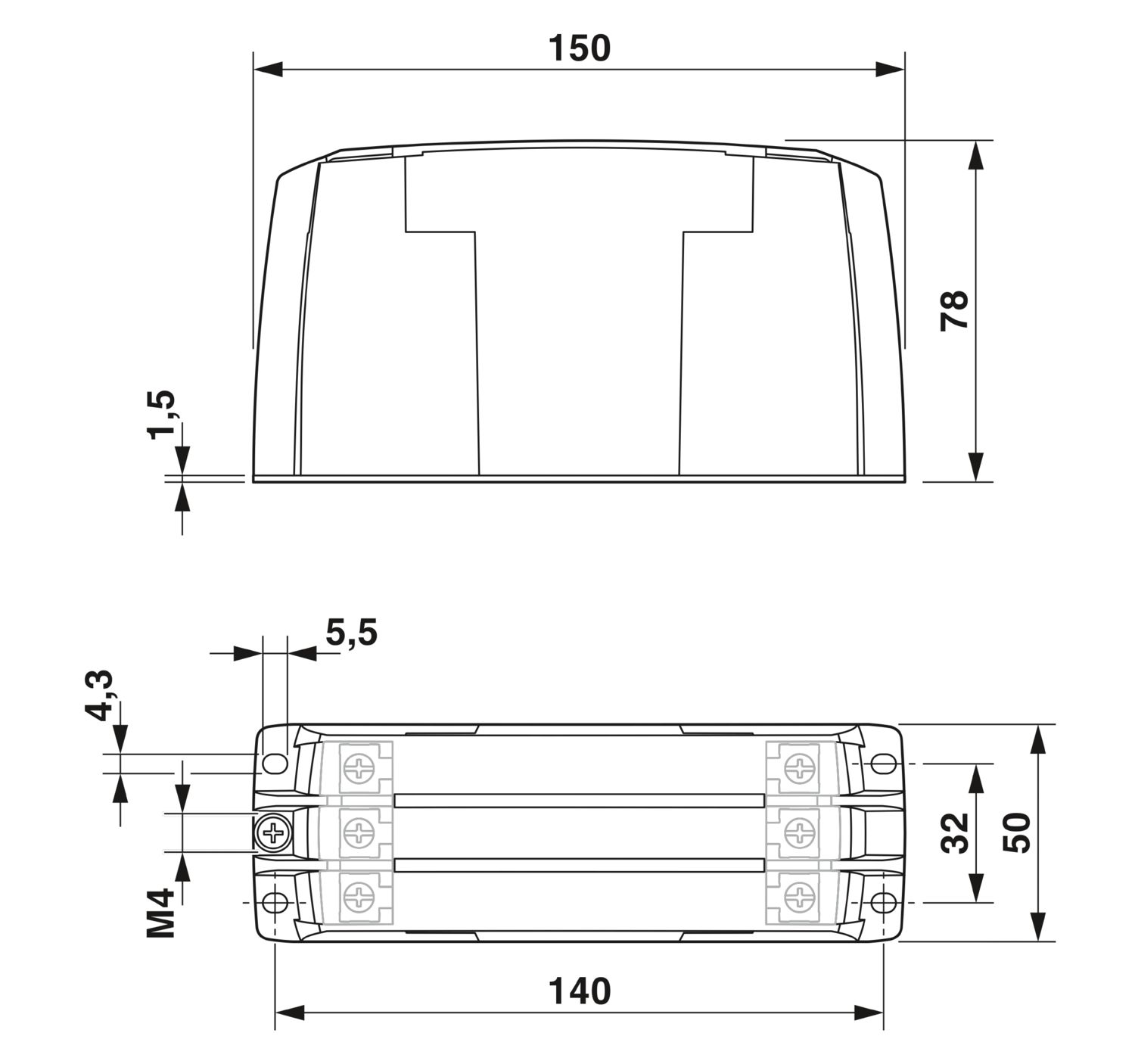

| 尺寸图 |
|
| 宽度 | 50 mm |
| 高度 | 150 mm |
| 深度 | 78 mm |
| 阻燃等级，符合UL 94 | V0 |
| 外壳材料 | PC |
| 动作方向 | L-L / L-PE |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定电流 | 20 A (40 °C) |
| 残流IPE | ≤ 0.4 mA |
| 输入衰减aE，对称。 | > 70 dB (50 Ω / 1 MHz) |
| 输入衰减 aE，非对称。 | > 60 dB (50 Ω / 1 MHz) |
| 容量 | 2x 2.2 µF (X2) |
| 2x 220 nF (Y2) | |
| 串行电感 | 2x 0.95 mH (带电流补偿) |
| 额定短路电流ISCCR | 100 kA |
| 需要的最大备用保险丝 | 20 A (gR) |
| 滤波数据 | |
| 放电电阻 | 680 kΩ () |
| 220 kΩ () | |
| 环境条件 | |
| 保护等级 | IP00 |
| 环境温度（运行） | -25 °C ... 100 °C |
| 标准/规格 | IEC 60939-2 |
| 标准/规格 | EN 60939-2 |
| 标准/规格 | IEC 60664-1 |
| 安装类型 | 面板安装 |
