CBMC E4 24DC/4X10A NO A
-
电子设备断路器
1498342
多通道电子设备断路器，可在过载和短路情况下保护四个负载24 V DC。带有电子锁，用于设置额定电流。安装在DIN导轨上。
产品详情
| 概述 | |
| 注意事项 | 反复硬短路可降低集成备用保险丝的熔断积分。 |
| Always connect the negative pole to terminal IN- to ensure the internal power supply. Return currents from the loads must not be fed back to the power supply via IN- of the circuit breaker. | |
| 产品类型 | 设备断路器 |
| 产品系列 | CBMC |
| 类型 | 导轨安装模块，单片 |
| 位数 | 1 |
| 绝缘特性 | |
| 保护等级 | III |
| 污染等级 | 2 |
| 概述 | |
| 工作电压 | 18 V DC ... 30 V DC |
| 额定电压 | 24 V DC |
| 标称工作电流IN | 最大 40 A (IN+) |
| 最大 40 A (在通过IN+桥接附加设备时，每个接线点位置) | |
| 标称工作电流 IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (每个输出通道均可调) |
| 额定电流（预调） | 10 A |
| 额定过电压 | 0.5 kV |
| 分断方法 | E (电子) |
| 反馈电阻 | 最大 35 V DC |
| 要求的备用保险丝 | 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。 |
| 短路开关容量 | 300 A |
| 介电强度 | 最大 35 V DC (负载电路) |
| 保险丝 | 电子 |
| 效率 | > 99 % |
| 闭路电流 I0 | 典型值 25 mA |
| 功耗 | 典型值 0.6 W (无负载运行) |
| < 9 W (正常运行) | |
| 模块初始化时间 | 1.6 s |
| 关闭一条通道后的等待时间 | 5 s (过载/短路) |
| 测量公差I | ± 15 % |
| 温度衰减 | 24 A DC (60 °C时) |
| 28 A DC (54 °C时) | |
| 32 A DC (47 °C时) | |
| 36 A DC (41 °C时) | |
| 40 A DC (35 °C时) | |
| MTBF (IEC 61709, SN 29500) | 8403361 h (25 °C、21 %负载时) |
| 3067484 h (40 °C，34.25 %负载时) | |
| 534188 h (在35 °C下，100 %负载时) | |
| 失效安全元器件 | 15 A DC (每个输出通道) |
| 触点类型 | 不带电气隔离 |
| 负载电路 | |
| 停机时间 | ≤ 10 ms (适用于短路 > 2.0 x IN) |
| 1 s (1.2 ... 2.0 x IN) | |
| 欠压关闭 | ≤ 17.8 V DC (有源) |
| ≥ 18.8 V DC (无源) | |
| 过电压关闭 | ≥ 30.5 V DC (有源) |
| ≤ 29.5 V DC (无源) | |
| 最大电容负载 | 45000 µF (取决于电流设置和可用的短路电流) |
| 冲击抑制 | 0.1 s (每个输出通道) |
| 指示器/远程信号发送 | |
| 连接名称 | 遥信报警回路 |
| 切换功能 | N/O触点 |
| 标称工作电压 | 0 V DC ... 30 V DC |
| 操作电流 | 100 mA DC |
| 主电路IN+ | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 15 mm |
| 刚性导线横截面 | 0.2 mm² ... 10 mm² |
| 可连接导向横截面 AWG | 24 ... 8 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 4 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 6 mm² |
| 主电路IN- | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 主电路OUT | |
| 连接方式 | 直插式连接 |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 遥信报警回路 | |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 通道LED熄灭 | 关 (通道已关闭) |
| 通道LED黄色 | 闪烁 (通道接通，通道负载 > 80% ) |
| 闪烁 (编程模式激活) | |
| 通道LED绿色 | 闪烁 (通道已接通) |
| 通道LED红色 | 闪烁 (通道关闭，超压或欠压激活) |
| ON暂时 (通道关闭，5 s冷却阶段，过载或短路释放) | |
| 闪烁 (通道关闭，准备好重新接通，过载或短路释放) | |
| 闪烁两次 (通道关闭，超出设备总电流上限40 mA) |
| 尺寸图 |
|
| 宽度 | 36 mm |
| 高度 | 90 mm |
| 深度 | 98 mm (7.5 mm（含DIN导轨）) |
| 标识材料 | PC |
| PA 6.6 | |
| PA 6.3T | |
| POM | |
| 阻燃等级，符合UL 94 | V-0 |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 海拔 | ≤ 3000 m 最高至52 °C (amsl) |
| ≤ 4000 m 最高至46 °C (amsl) | |
| 湿度测定 | 96 h，95 % RH，40 °C |
| 冲击力（运行） | 30g (IEC 60068-2-27，测试Ea) |
| 振动（操作） | 10 Hz ... 57.6 Hz (振幅 ±0.35 mm；符合IEC 60068-2-6，试验Fc) |
| 57.6 Hz ... 150 Hz (加速度 5g；符合IEC 60068-2-6，试验Fc) | |
| UL认证 | |
| 标识 | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| 腐蚀性气体测试 | |
| 标识 | ISA S71.04.2013 G3 Harsh Group A |
| 标准/规格 | EN 61000-6-2 |
| 注意事项 | 电磁兼容 – 工业区域的抗干扰性 |
| 标准/规格 | EN 61000-6-3 |
| 注意事项 | 电磁兼容 – 住宅、商业和商业物业及小型企业的排放 |
| 标准/规格 | EN 60068-2-6 |
| 注意事项 | 环境影响 – 振动（正弦） |
| 标准/规格 | EN 60068-2-27 |
| 注意事项 | 环境影响 – 冲击 |
| 标准/规格 | EN 60068-2-78 |
| 注意事项 | 环境影响 – 湿度和热，恒定 |
| 标准/规格 | EN 50178 |
| 注意事项 | 电源装置配备电子设备 |
| 安装类型 | DIN导轨： 35 mm |
优势
采用紧凑型设计并提供个性化调整选项，无需重新规划便能方便地更换设备
借助一个LED按钮，无需其他工具便可调整回路
通过电子锁能可靠防止篡改电流值
交通灯颜色的状态LED，能立即识别当前运行状态
常见问题

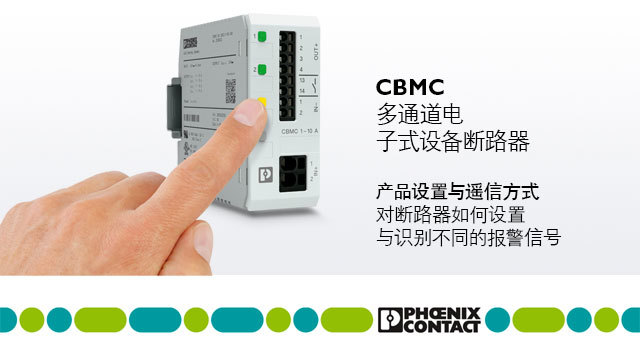

如何设定CBMC的额定电流？
1. 按下LED按钮> 2 秒，启动编程模式。LED有规律地闪烁黄光，显示额定电流设置，例如闪烁4次代表4 A。
2. 多次按下按钮设定所需的额定电流，例如按3 x代表3 A，然后通过删除3 x显示出来。
3. 按住通道LED按钮> 2 秒，以确认新的电流值。
如果没有确认，通道将在60 秒后退出编程模式。
如何连接CBMC以及馈入有哪些特点？
CBMC采用插拔式连接，只需将带冷压头的导线按压到端子连接中即可。松开导线时，将合适螺丝刀插入驱动轴并取出导线即可。
IN+和IN-接口用于为CBMC供电，其中IN-接线端子较小，仅用于CBMC自身供电，负载电流不得通过CBMC回流。这能最大限度降低线路上的压降。而IN+则需承载所有后续负载电流的总电流。
CBMC提供哪些信号？
CBMC可提供多种型号：配备13-14个无源触点或采用复位输入以及状态输出。
NO - 无源遥信触点13-14
这表示系统的状态。如果存在至少一个故障停机，就会发出一条信息。
闭合 = 没有故障
断开 = 至少有一个故障停机
S - 状态输出
电位相关集体信号，指示CBMC的状态。如果存在至少一个故障停机，就会输出一条信息。
高 (24 V) = 无错误
低 (0 V) = 至少有一个错误停机
最大电流20 mA
...
查看更多
CBMC可提供多种型号：配备13-14个无源触点或采用复位输入以及状态输出。
NO - 无源遥信触点13-14
这表示系统的状态。如果存在至少一个故障停机，就会发出一条信息。
闭合 = 没有故障
断开 = 至少有一个故障停机
S - 状态输出
电位相关集体信号，指示CBMC的状态。如果存在至少一个故障停机，就会输出一条信息。
高 (24 V) = 无错误
低 (0 V) = 至少有一个错误停机
最大电流20 mA
RST - 复位输入
因错误而关闭的通道会通过下降沿信号再次开启。
CBMC的输出是否符合NEC 等级 2的要求？
CBMC断路器最大可设置为4 A，有四个NEC 等级 2输出。这意味着它们在输出端最多提供100 VA，因此符合NEC 等级 2的要求，电缆和设备可在无需UL认证的情况下使用。
CBMC是否提供电流隔离？
CBMC也提供带电流隔离功能的型号。在这种情况下，电路通过MOSFET切断，并额外通过继电器断开，此时输出端为无电位状态。
该变体的名称开头如下：
CBMC EG4...
