PRC 5-FT25-MC6-150 - 设备连接器板后安装

1409213

设备连接器板后安装，产品范围: PRC 35，颜色: 黑色，位数: 5, 最大导线横截面: 6 mm²，额定电压: 690 V AC，额定电流: 35 A，连接方法: 压接，触点类型: 针式插头，电缆长度: 150，该产品也可以提供其他电缆长度。如果您有任何具体要求，请联系您本地的菲尼克斯电气子公司。

产品详情

订货信息:	该产品也可以提供其他电缆长度。如果您有任何具体要求，请联系您本地的菲尼克斯电气子公司。
应用说明	组装说明请见装箱单
安全注意事项
安全注意事项	• 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。
	• 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。
	警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。
	• 不允许擅自修改或以不正确的方式打开组装好的产品。
	• 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。
	• 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。
	• 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地
	• 确保已正确连接保护接地或功能性接地。
	• VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况
	• 遵守相应的技术数据。您可以从以下来源获得相关信息： o 产品上 o 包装标签上 o 随附提供的文档中 o 网页phoenixcontact.com/products中的产品下
	• 仅使用菲尼克斯电气建议的工具
	• 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。
	• 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件
	• 仅在完全插入连接器后才能操作此连接器。
	• 仅在完全插入连接器并互锁时才能操作此连接器。
	• 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。
	• 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。
	• 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

产品类型	穿板式连接
产品系列	PRC 35
位数	5

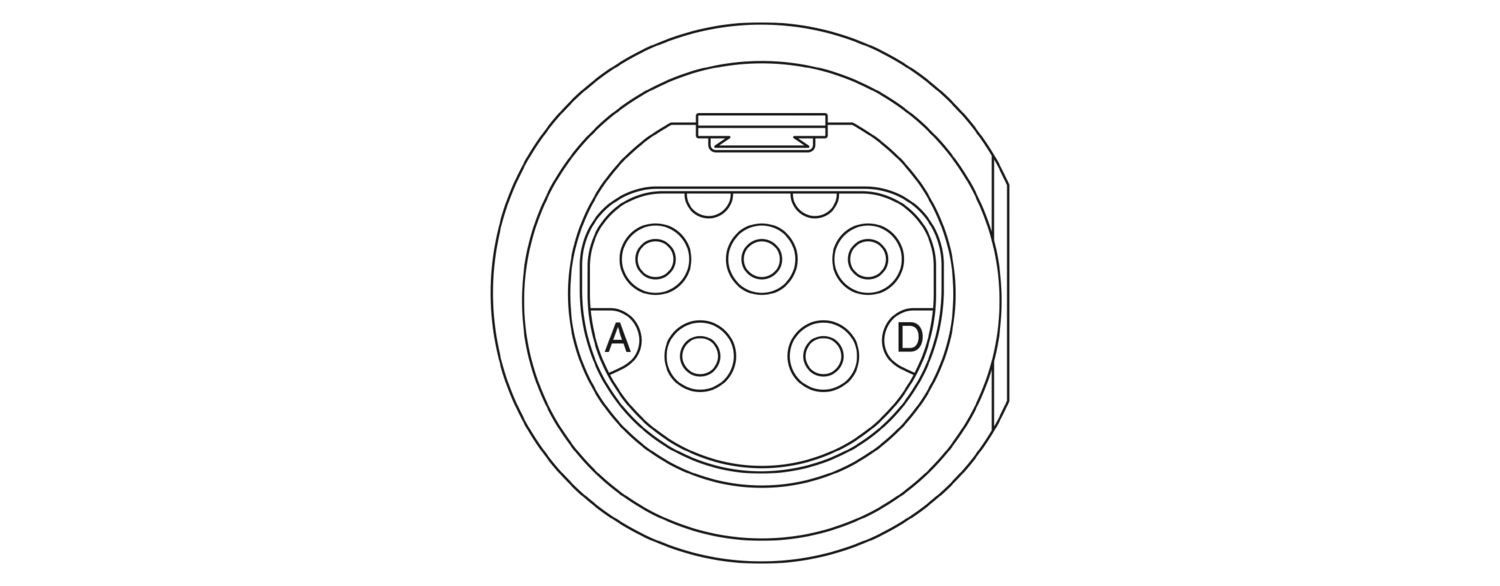

连接图表	4+PE
编码	AD
绝缘特性
保护等级	II（双绝缘或增强型绝缘）
污染等级	2

导线连接
紧固扭矩	2.5 Nm ±0.1 Nm (紧固扭矩螺母)

尺寸图
宽度	34.5 mm
高度	38.4 mm
长度	179.5 mm

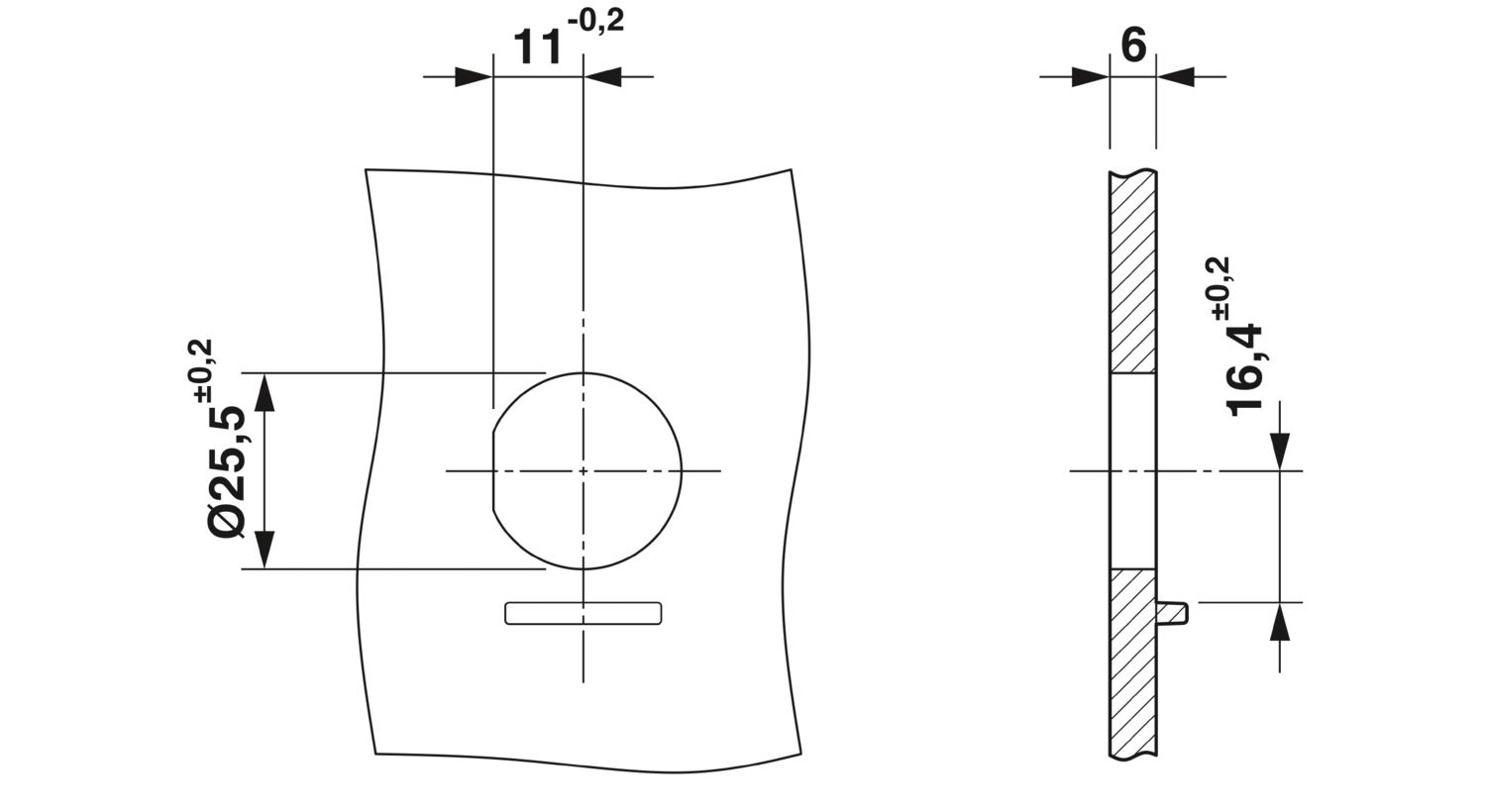

孔径	25.5 mm
接合螺母扳手规格	32 mm

额定电压(III/2)	690 V
额定电压 ATD	690 V AC (III/2.00) 符合IEC 61984标准
	500 V AC (III/2.00) 符合 IEC 61535 / 2 PfG 1915 标准
	600 V AC / DC (III/2.00) 符合UL 2238/UL 2237标准
	500 V DC (III/2.00) 符合IEC 61535标准
额定电涌电压(III/2)	8 kV
额定电流	35 A (适用于横截面6 mm²的导线，符合IEC 61984)
	32 A (附带导电截面积 6 mm² 导线，符合 IEC 61535 标准)
	21.4 A (附带导电截面积 6 mm² 导线可承受 85 ℃，符合 2 PfG 1915 标准)
	28 A (拥有AWG 10，符合UL 2237标准)

机械参数
插／拔周期	100
插入力	40 N ±10 N

颜色 (外壳)	黑色 (RAL 9005)
外壳颜色	黑色
标识材料外壳	PPE
标识材料插芯	PPE
标识材料螺钉连接	PPE
标识材料触点	CuZn (触点材料，Pb < 0.1)
标识材料开槽连接块	EPDM
阻燃等级，符合UL 94	V0
绝缘材料组	I / CTI 600
材料接触表面	Ag
O型圈材料	硅

拔出力	175 N ±50 N

电缆长度	150 mm
单股线，材料	PVC
线径，包括绝缘层	4.8 mm ±0.15 mm
单股线，截面积	6 mm²
单线，颜色	蓝色，黑色，灰色，棕色，绿色/黄色
电缆截面积	6 mm²
无卤素	否

安装类型	板后安装
螺纹类型	M25 x 1,5 ()

环境条件
防护等级（安装后）	IP66/IP68 (2 m / 24 h) IP69K
防护等级（未安装时）	IP65 (纵向防水)
保护等级	IP66/IP68 (2 m / 24 h) IP69K
冲击类别	IK08 (-25°C)
环境温度（运行）	-40 °C ... 105 °C (取决于电流承载能力/衰减曲线)
环境温度（存放/运输）	-40 °C ... 70 °C
环境温度（组装）	5 °C ... 85 °C

标准/规格	IEC 61984:2008
	EN 61984:2008
	DIN EN IEC 61535:2020
	IEC 61535:2019
	2 PfG 1915/03.2015
	UL 2237 Ed.1:2021-01-08
	CSA C22.2 No. 182.3-16 Ed.2:2019-01

商业数据

订货号	1409213
包装单位	10 pc
最小订货量	10 pc
销售关键代码	ABLCAA
产品关键代码	ABLCAA
目录页面	页码77 (NTK-2014)
GTIN	4046356864329
单件重量（含包装）	76.58 g
单件重量（不含包装）	69.771 g
原产地	PL

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	600 V	30 A		14 - 10

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	600 V	30 A	14 - 10

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	690 V	35 A

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	500 V	21.4 A

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	500 V	32 A

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	600 V	24 A

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
	600 V	30 A
