触点插芯 包括4个安装螺钉
HC-COM- 4/2-ESTC
-
插芯
1408504
插芯，位数: 4+2+PE， 尺寸: COM， 电源针位: 4， 控制针位: 2， 针式插头， 压接， 250 V，40 A， 0.14 mm2 ... 2.5 mm2， 应用: 电源/信号， 仅适用于塑料外壳
产品详情
| 概述 | 仅在无负载/电压时，才能插拔连接器。 |
| 概述 | 适用于压接插针CK4.0-ED.. （电源回路），CK1.6-ED...（控制电路） |
| 组装说明 | 为确保正确使用，需安装在至少具有IP54防护等级的外壳中 |
| 产品类型 | 固定芯数的插芯 |
| 系列 | HC-COM |
| 应用 | 电源/信号 |
| 类型 | COM |
| 位数 | 6 |
| 连接图表 | 4+2+PE |
| 触点编码 | 1 - 4 (电源针位) |
| 11 - 12 (控制针位) | |
| 大功率触点数 | 4 |
| 控制触点数 | 2 |
| 触点类型 | 车削 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |

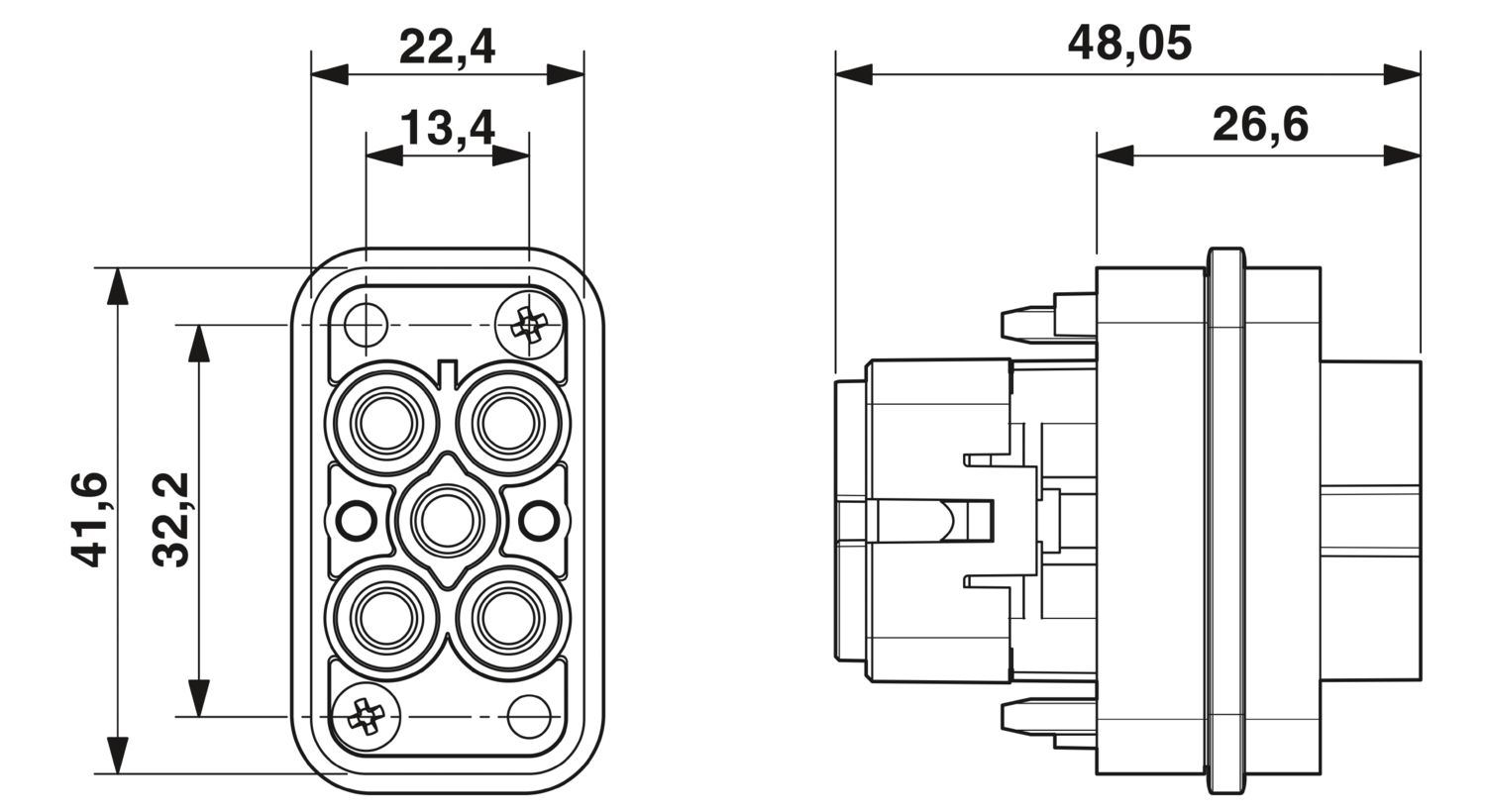

| 尺寸图 |
|
| 宽度 | 25.6 mm |
| 高度 | 48.05 mm |
| 长度 | 45 mm |
| 机械特性 | |
| 接点直径 | 4 mm |
| 连接技术 | |
| 连接系统 | 压接 (信号插针) |
| 压接 (电源针位) | |
| 连接符合标准 | IEC / EN |
| 导线连接 | |
| 导线横截面 | 0.14 mm² ... 2.5 mm² (控制针位) |
| 1.5 mm² ... 6 mm² (电源针位) | |
| 可连接导线横截面AWG | 16 ... 10 (电源针位) |
| 26 ... 14 (控制针位) | |
| 单根电线的剥线长度 | 9 mm (电力1.5 mm² ... 2.5 mm²) |
| 9.6 mm (电力4 mm² ... 6 mm²) | |
| 8 mm (信号) | |
| 6 mm (信号2.5 mm²) | |
| 额定电压(III/3) | 250 V (控制针位) |
| 400 V (相位接地电源插针) | |
| 690 V (相 - 相触点功率) | |
| 电源触点额定电压 | 400/690 V |
| 250 | |
| 额定过电压 | 6 kV (相 - 相触点功率) |
| 4 kV (控制针位) | |
| 额定电流 | 40 A (电源针位) |
| 10 A (控制针位) |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 凹口密封圈 | NBR |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag（选配Au） |
| 接触件载体材料 | PC |
| 触点表面材料，电源触点 | Ag |
| 触点表面材料，控制触点 | Ag（选配Au） |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 100 °C (包括针位加热) |
优势
抗冲击和振动，符合DIN EN 61373标准
