HC-B 24-EBUZZ
-
插芯
1647420

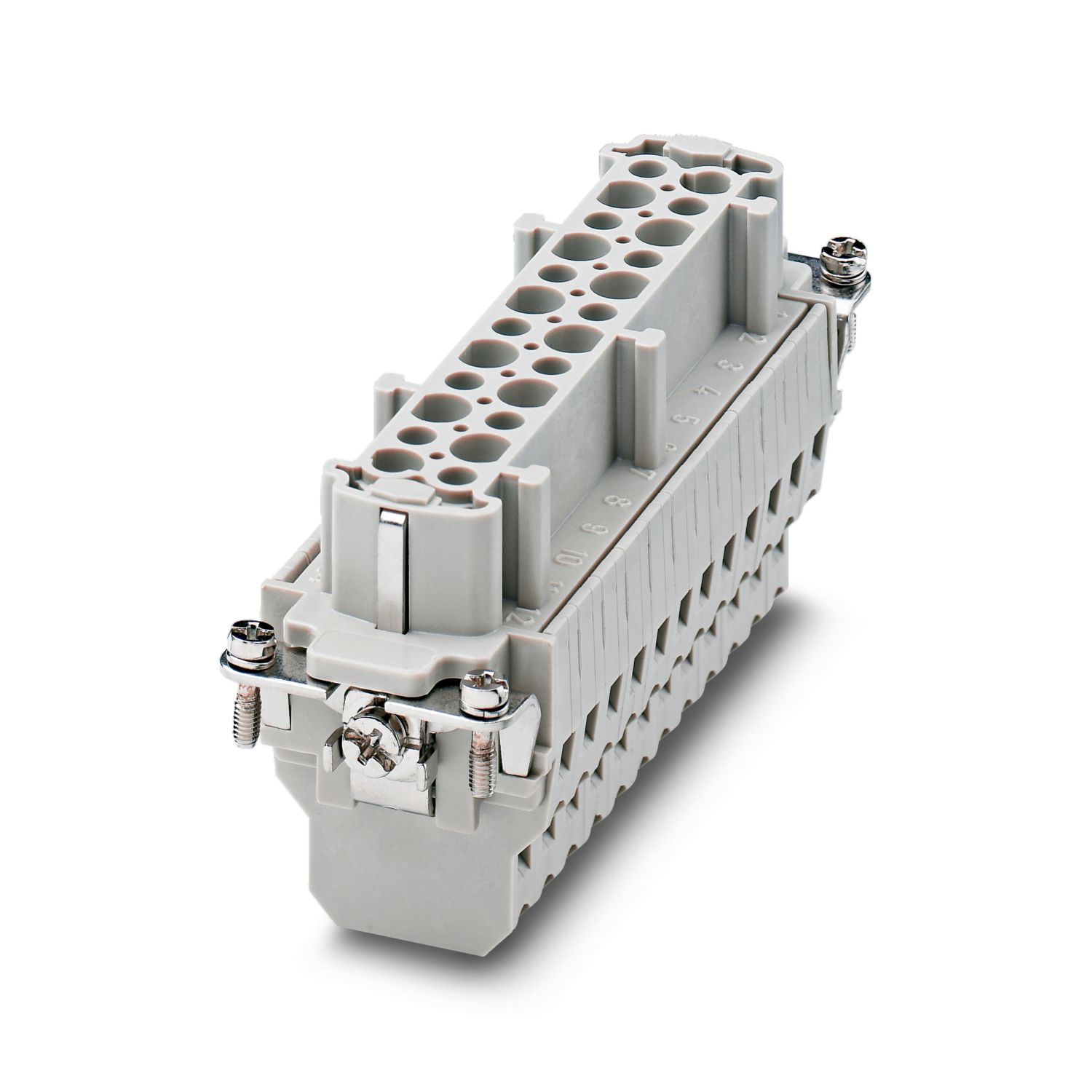

HEAVYCON孔式插芯，B24系列，24芯，每个针位2个回拉式弹簧连接
产品详情
| 概述 | 适用HC-B24系列外壳 |
| 组装说明 | 对于高 h≥72 mm的外壳。仅在无负载/电压时，才能进行插拔式连接。 |
| 适用B16/B32类外壳。 仅在无负载/电压时，才能插拔连接器。 |
| 产品类型 | 固定芯数的插芯 |
| 系列 | HC-B |
| 类型 | B24 |
| B48 | |
| 位数 | 24 |
| 连接图表 | 24+PE |
| 触点编码 | 1 - 24 |
| 绝缘特性 | |
| 过电压类别 | III |
| 污染等级 | 3 |

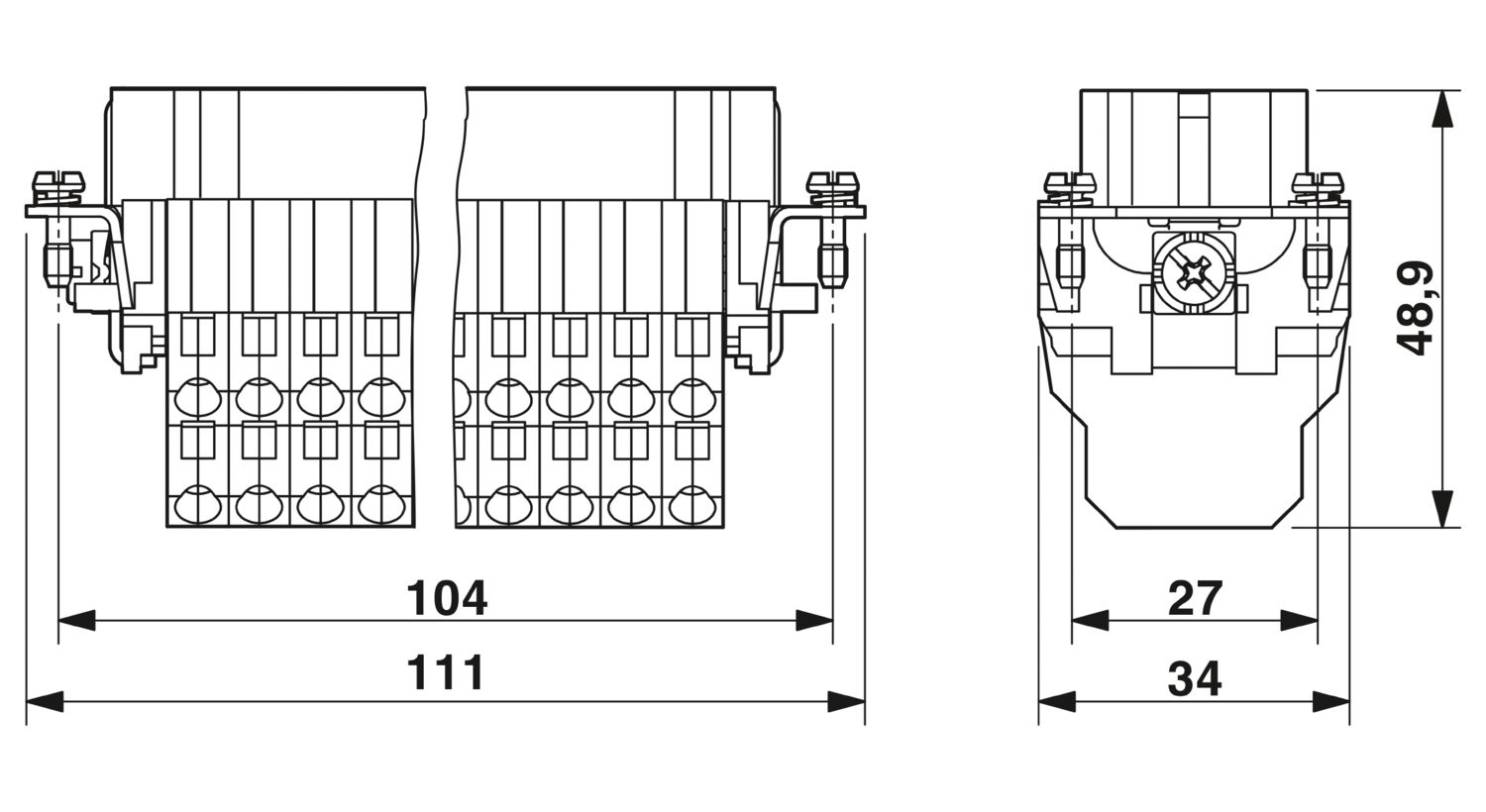

| 尺寸图 |
|
| 宽度 | 34 mm |
| 高度 | 37.5 mm |
| 长度 | 111 m |
| 机械特性 | |
| 最小外壳高度 | 72 mm |
| 连接技术 | |
| 连接系统 | 回拉式弹簧连接 |
| 导线连接 | |
| 导线横截面 | 0.14 mm² ... 2.5 mm² |
| 可连接导线横截面AWG | 26 ... 14 |
| 单根电线的剥线长度 | 10 mm ±1 mm |
| 额定电压(III/3) | 500 V |
| 额定过电压 | 6 kV |
| 额定电流 | 16 A |
| 机械参数 | |
| 插／拔周期 | ≥ 500 |
| 阻燃等级，符合UL 94 | V0 |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag |
| 接触件载体材料 | PC |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 125 °C (包括针位加热) |
