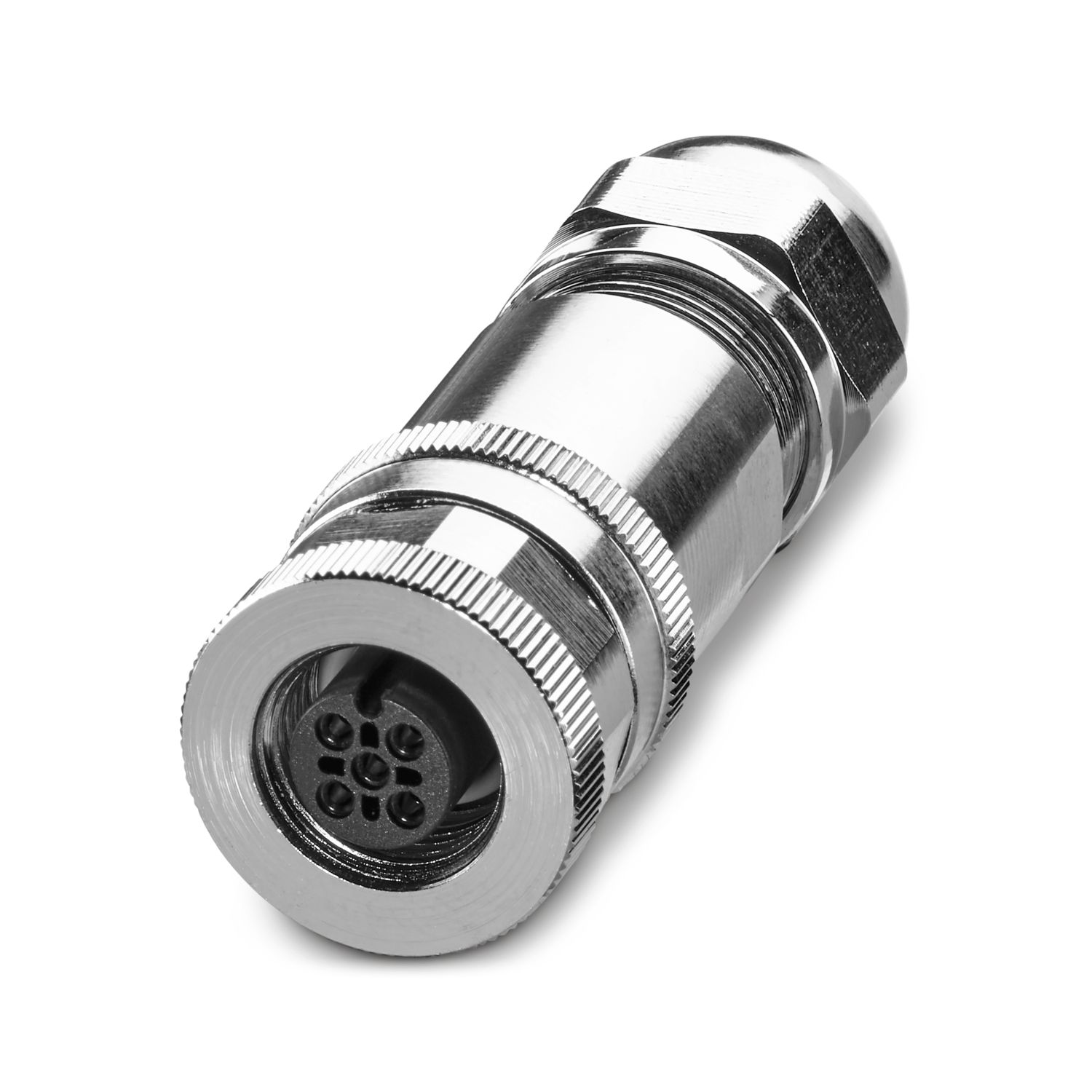

SACC-M12FS-5CON-PG9-SH LC - 连接器
SACC-M12FS-5CON-PG9-SH LC
-
连接器
1347202
连接器，通用，5-芯，屏蔽，孔式 直头 M12，编码: A，螺钉连接，螺圈材料: 铜合金，镀镍，电缆密封 Pg9，电
缆外径 6 mm ... 8 mm
产品详情
展开全部
折叠全部
技术数据
说明
组装说明
注意：
在导线布线时请遵守允许的弯曲半径，因为弯曲力过大可能会有损防护等级。降低连接器上游的机械负载，例如通过使用电缆扎带。
产品属性
传感器类型
通用
位数
5
编码
A
绝缘特性
过电压类别
II
污染等级
3
尺寸
长度
62 mm
外部尺寸
外径
6 mm ... 8 mm
壳体
直径外壳
20 mm
材料规格
阻燃等级，符合UL 94
HB
密封材料
NBR
夹具本体材料
黄铜，镀镍
接触件材料
CuZn
材料接触表面
Ag
接触件载体材料
PA
螺钉连接材料
镀镍铜
连接数据
导线连接
连接方式
螺钉连接
接线横截面
0.25 mm² ... 0.75 mm² (带冷压头)
0.25 mm² ... 0.75 mm² (刚性)
0.25 mm² ... 0.75 mm² (不带冷压头)
可连接导线横截面AWG
24 ... 18 (带冷压头)
24 ... 18 (不带冷压头)
单根电线的剥线长度
5 mm
紧固扭矩
0.4 Nm (M12 螺圈)
0.2 Nm (螺钉接线端子)
0.8 Nm ... 1 Nm (带连接套筒的压紧螺母)
电气特性
绝缘电阻
≥ 100 MΩ
额定电压 U
N
48 V AC
60 V DC
额定电流I
N
4 A
机械特性
机械参数
插／拔周期
≥ 100
连接器
连接1
插座设计
孔式
插座出线
直头
插座螺纹类型
M12
电缆/电线
信号类型/分类
通用
单根导线的剥线长度
5 mm
环境和真实条件
环境条件
保护等级
IP67
环境温度（运行）
-40 °C ... 85 °C (针式/孔式)
标准和规范
标准标识
M12 针式插头连接器
标准/规格
IEC 61076-2-101
商业数据
订货号
1347202
包装单位
1 pc
最小订货量
1 pc
销售关键代码
AF2BAA
产品关键代码
AF2BAA
GTIN
4063151744267
单件重量（含包装）
22.22 g
单件重量（不含包装）
22.22 g
原产地
CN
分类
ECLASS
ECLASS-13.0
27440116
ECLASS-15.0
27440116
ETIM
ETIM 8.0
EC002635
产品环境合规性
EU RoHS
符合《欧盟RoHS物质指令要求》
是
已知的豁免条款
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）
Lead
（CAS编号: 7439-92-1）
适配产品
展开全部
折叠全部
附件
SZS 0,4X2,0
-
螺丝刀
1205202
优势
防护等级高，能在现场安全使用
螺钉连接：适用于多种不同导体的成熟连接技术
可靠的信号传输 – 在电磁干扰环境下也可提供360°全方位屏蔽
