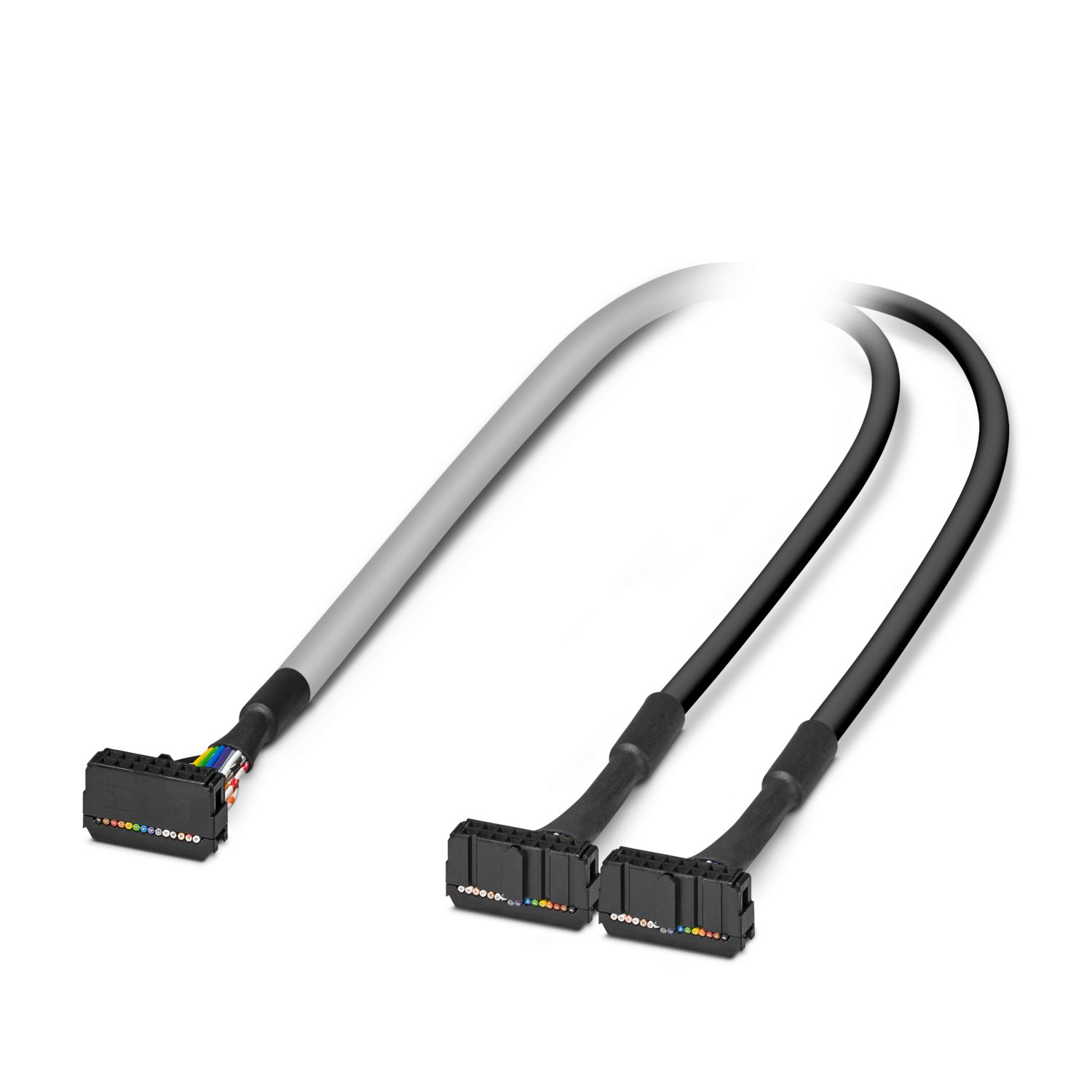

CABLE-FLK14/2FLK16/3,5M/AI/V1 - 电缆
CABLE-FLK14/2FLK16/3,5M/AI/V1
-
电缆
2902872
圆形系统电缆; 连接 1： IDC/FLK孔式连接器 (2x 16-位置); 连接 2: IDC/FLK孔式连接器 (1x 14-位置); 电缆长度: 3.5 m
产品详情
展开全部
折叠全部
产品描述
客户定制的引脚分配
技术数据
产品属性
产品类型
系统电缆
环境和真实条件
环境条件
保护等级
IP00
保护等级 (安装位置)
≥ IP54 (安装位置)
环境温度（运行） (固定式安装)
-40 °C ... 70 °C (固定式安装)
环境温度（运行） (活动式安装)
-10 °C ... 70 °C (活动式安装)
环境温度（存放/运输）
-40 °C ... 80 °C
海拔
≤ 2000 m
电气特性
标称工作电压 (AC)
≤ 30 V AC
标称工作电压 (DC)
≤ 60 V DC
额定操作模式
100 %符合条件
电流 (每路径，50°C)
≤ 1 A (已展开，见衰减)
电流 (每路径，70°C)
≤ 0.6 A (已展开，见衰减)
电缆/电线
电缆长度
3.5 m
14X0.14 [PVC]
UL AWM
2464/1061
位数
14
屏蔽
无
光缆类型
14X0.14 [PVC]
导线型号
圆形系统电缆
导线结构 信号线
7x 0.16 mm
AWG，信号线
26
导线横截面
14x 0.14 mm²
线径，包括绝缘层
1 mm ±0.03 mm
电缆外径
6.40 mm ±0.4 mm
外护套，材料
半硬质PVC
外护套，颜色
灰色
导线材料
镀锡铜绞线
电缆电阻
≤ 145 Ω/km (20 °C)
绝缘电阻
≥ 20 MΩ*km (20 °C)
最小弯曲半径，固定式安装
55 mm
最小弯曲半径，移动式安装
104 mm
动态负载能力（弯曲）
最大折弯次数: 5000 (半径 ≥ 15x外径)
无卤素
否
阻燃
IEC 60332-1-2（裸电缆）
VDE 0842，第332-1-2部分（裸电缆）
IEC 60332-3-22（裸电缆）
UL VW-1
CSA FT-1
阻油性
能耐受偶发的焊屑飞溅（裸电缆）
电缆类型
用于连接模块的电缆
连接数据
连接 1
连接符合标准
IEC 60603-13（合规性）
连接方式
IDC/FLK孔式连接器
连接量
2
位数
16
插／拔周期
> 50
针距
2.54 mm
连接2
连接符合标准
IEC 60603-13（合规性）
连接方式
IDC/FLK孔式连接器
连接量
1
位数
14
插／拔周期
> 50
针距
2.54 mm
说明
操作注意事项
必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
商业数据
订货号
2902872
包装单位
1 pc
最小订货量
1 pc
注意
定制（不可退回）
销售关键代码
DK2AG1
产品关键代码
DK2AG1
GTIN
4046356693981
单件重量（含包装）
212.9 g
单件重量（不含包装）
212.9 g
原产地
DE
分类
ETIM
ETIM 8.0
EC000237
UNSPSC
UNSPSC 21.0
26121600
产品环境合规性
EU RoHS
符合《欧盟RoHS物质指令要求》
是
(无豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）
相关物质重量百分比不超过0.1%
