模块用于MAX100右侧扩展。用于输出模拟量电流信号。

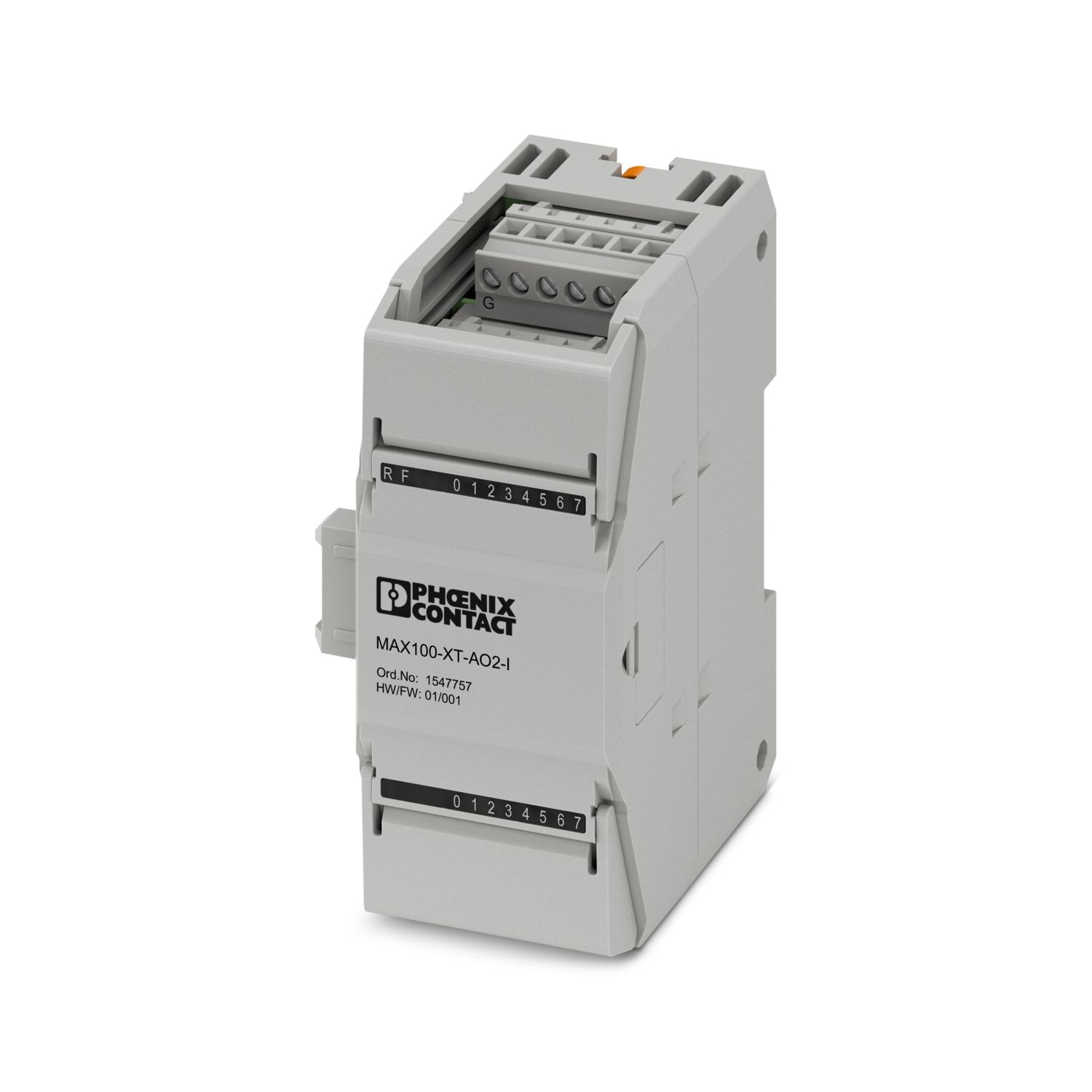

MAX100-XT-AO2-I
-
模拟量模块
1547757
MAX100， 模拟量输出: 2， 0 mA ... 20 mA，4 mA ... 20 mA，连接技术: 2线制，保护等级: IP20
产品详情

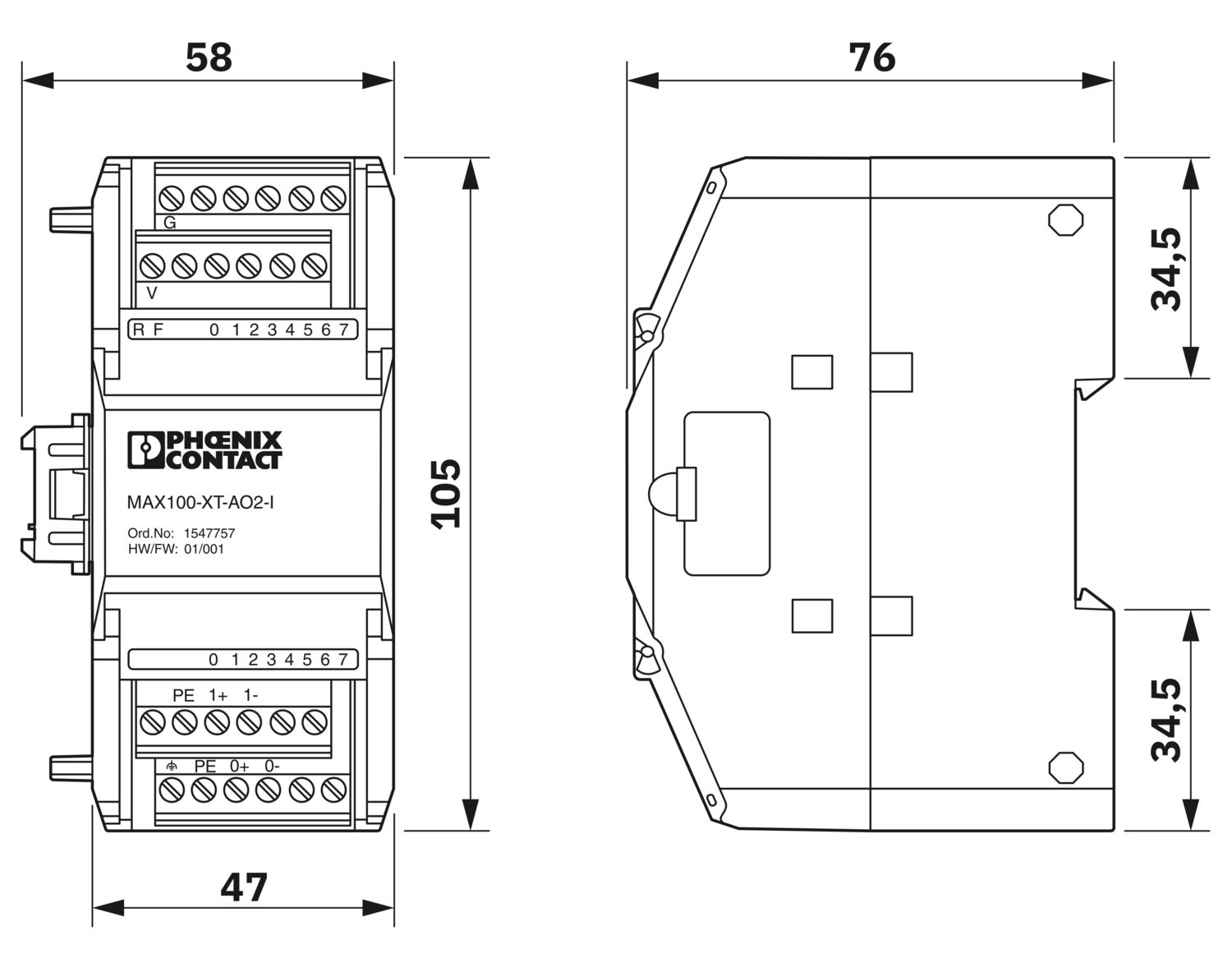

| 尺寸图 |
|
| 宽度 | 47 mm |
| 高度 | 105 mm |
| 深度 | 76 mm |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 贸易限制 | |
| CE说明 | 这些产品仅用于欧盟和欧洲经济区范围以外的出口。 |
| 模拟: | |
| 连接方式 | 带压片的螺钉连接 |

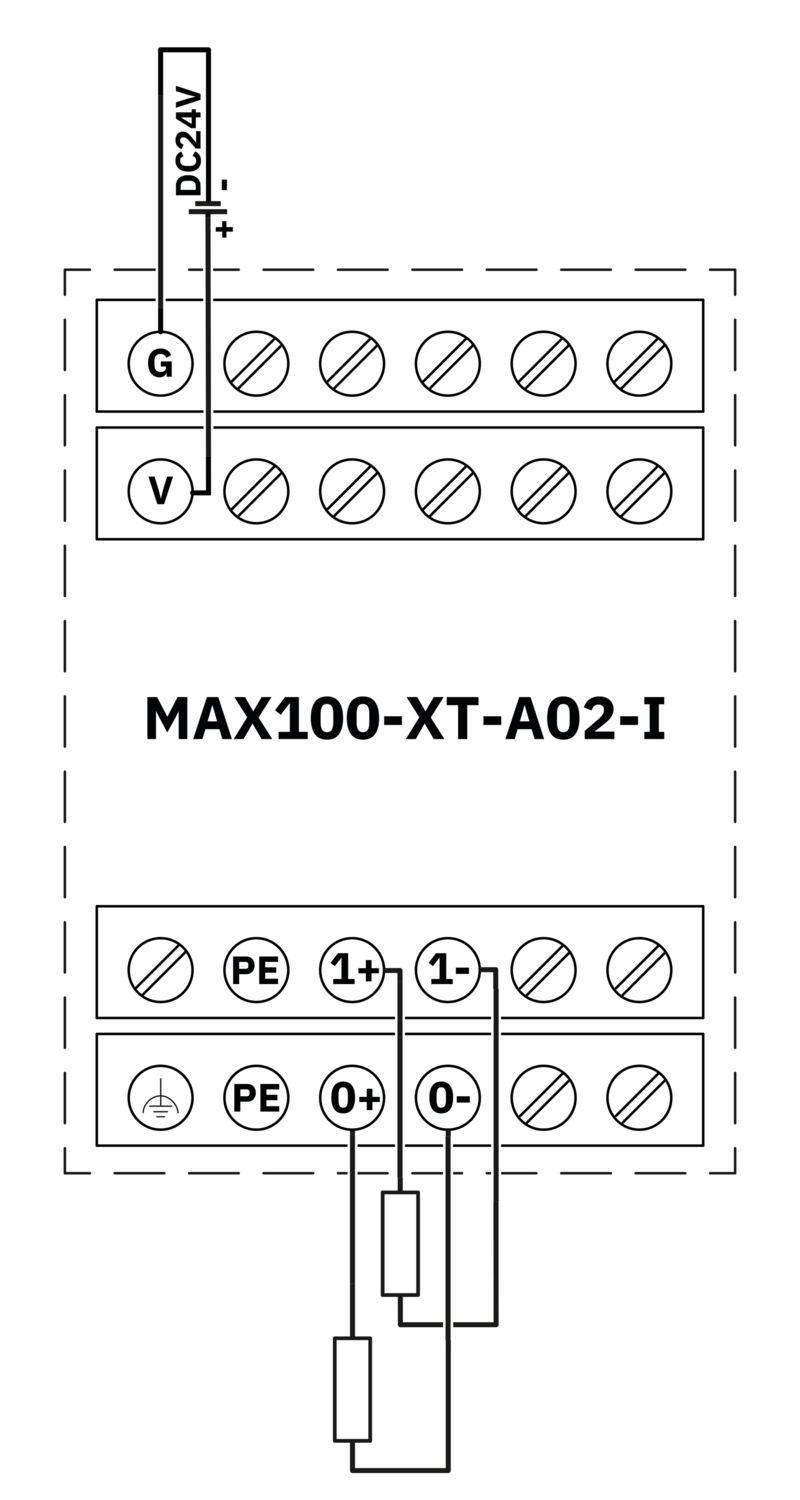

| 连接系统 | 2线制 |
| 有关连接技术的注意事项 | 屏蔽，双绞线 |
| 输出数目 | 2 |
| D/A转换器分辨率 | 16 位 |
| 保护电路 | 过载保护; 有 |
| 瞬态保护; 有 | |
| 输出值的表达式 | 16位（15位 + 符号位） |
| 过程数据更新 | 2 ms |
| 电流输出信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 负载/输出负载电流输出 | ≤ 500 Ω |
| 允许的电缆长度 | 100 mm (屏蔽双绞线线径 0.2 mm²) |
| 产品类型 | I/O 部件 |
| 产品系列 | MAX100 |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（无温度衰减） |
| 供货范围 | 基础模块 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 电位 | |
| 功耗 | 最大 1.6 W |
| 电位: 模拟模块(UA)的电源 | |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC |
| 电流消耗 | 最大 66 mA |
| 典型值 37 mA | |
| 保护电路 | 电涌保护; 电子（35 V, 0.5 s） |
| 极性保护 | |
| 瞬态保护; 压敏电阻 | |
| 连接技术 | |
| 连接名称 | 插拔式连接器 |
| 导线连接 | |
| 连接方式 | 带压片的螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 8 mm |
| 插拔式连接器 | |
| 连接方式 | 带压片的螺钉连接 |
| 硬导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 8 mm |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 70 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔2000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔2000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（无温度衰减） |
优势
2个模拟量输出通道，用于连接电流信号
电流范围：0 mA ... 20 mA，4 mA ... 20 mA
过载保护
可插拔式连接器
