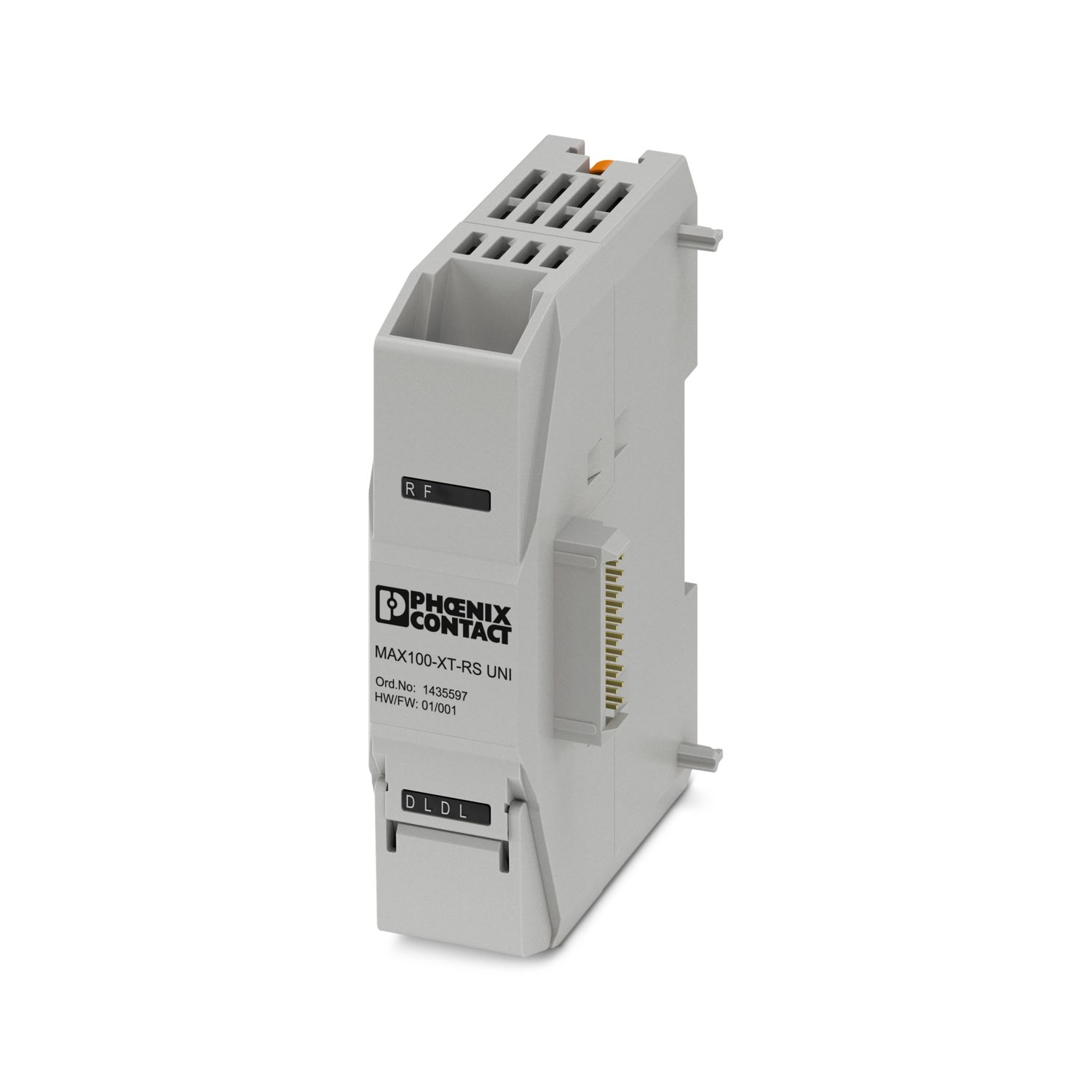

MAX100-XT-RS UNI
-
通信模块
1435597
MAX100，左扩展通信模块，接口RS-485，RS-422，RS-232: 1，保护等级: IP20
产品详情

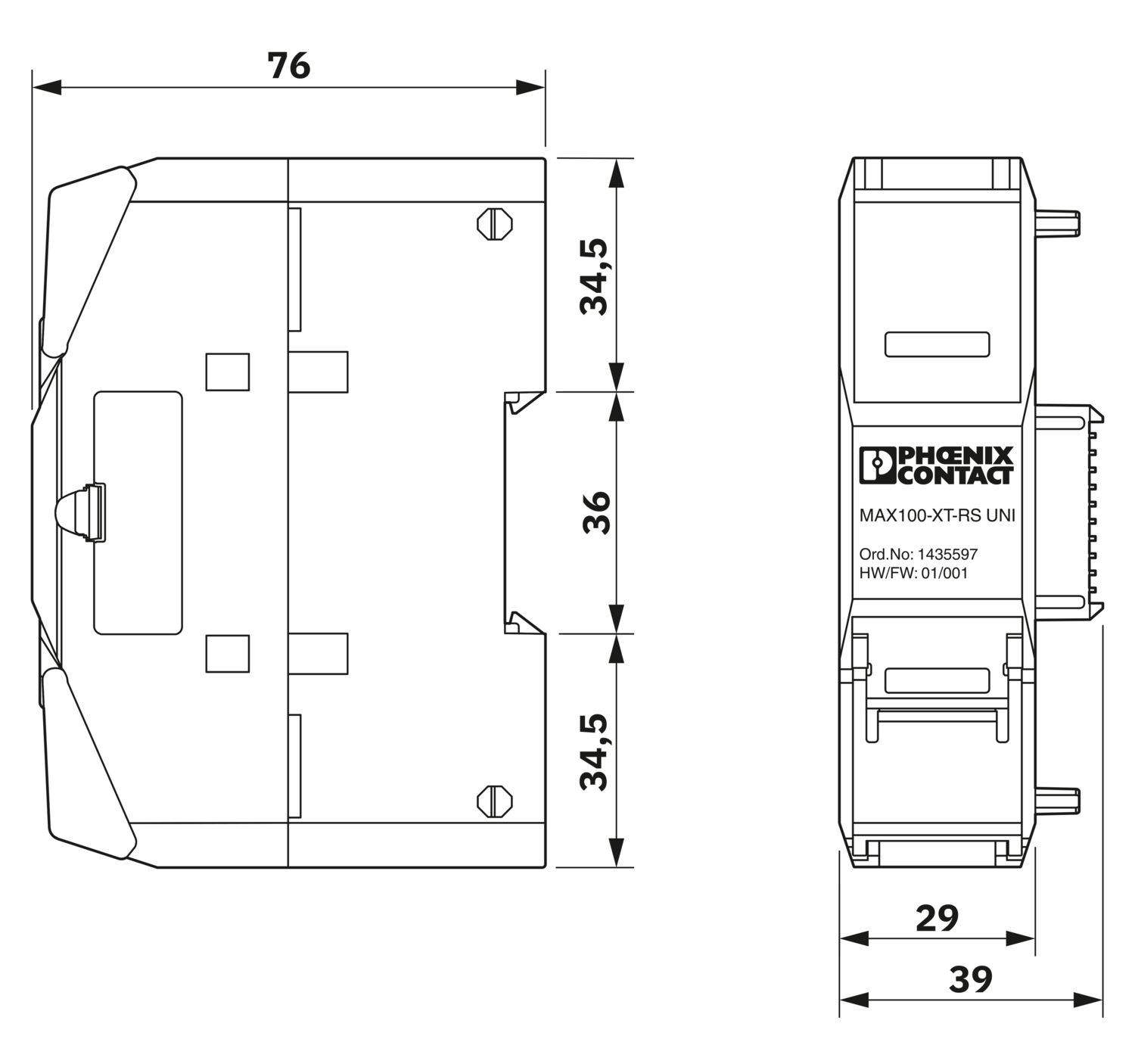

| 尺寸图 |
|
| 宽度 | 29 mm |
| 高度 | 105 mm |
| 深度 | 76 mm |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 贸易限制 | |
| CE说明 | 这些产品仅用于欧盟和欧洲经济区范围以外的出口。 |
| RS-232, RS-485, RS-422 | |
| 接口数 | 1 |
| 连接方式 | 直插式连接 |
| 传输速度 | 4800 Bit/s ... 115200 Bit/s (可参数化) |
| 传输原理 | 铜缆 |
| 支持的协议 | Modbus/RTU |
| Modbus ASCII | |
| 透明 | |
| 终端电阻 | 可配置 |
| 数据位 | 7 或 8 |
| 停止位 | 1 或 2 |
| 产品类型 | I/O 部件 |
| 产品系列 | MAX100 |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（无温度衰减） |
| 供货范围 | 基础模块 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 电位: 本地总线(UBus)的供电 | |
| 电源电压 | 5 V DC (通过总线基础模块) |
| 电流消耗 | 最大 240 mA |
| 连接技术 | |
| 连接名称 | 插拔式连接器 |
| 导线连接 | |
| 连接方式 | 直插式弹簧连接 |
| 刚性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 10 mm |
| 插拔式连接器 | |
| 连接方式 | 直插式弹簧连接 |
| 硬导线横截面 | 0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 24 ... 16 |
| 剥线长度 | 10 mm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 70 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔2000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔2000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（无温度衰减） |
优势
支持串口RS-485，RS-422，RS-232
支持多种通信协议
可以配置终端电阻
支持串口隔离和保护
传输速度最高可设置为115200 bps
可做主站或从站
