模块用于MAX100右侧扩展。 它可用于采集和输出数字信号。 输出具有防短路保护。

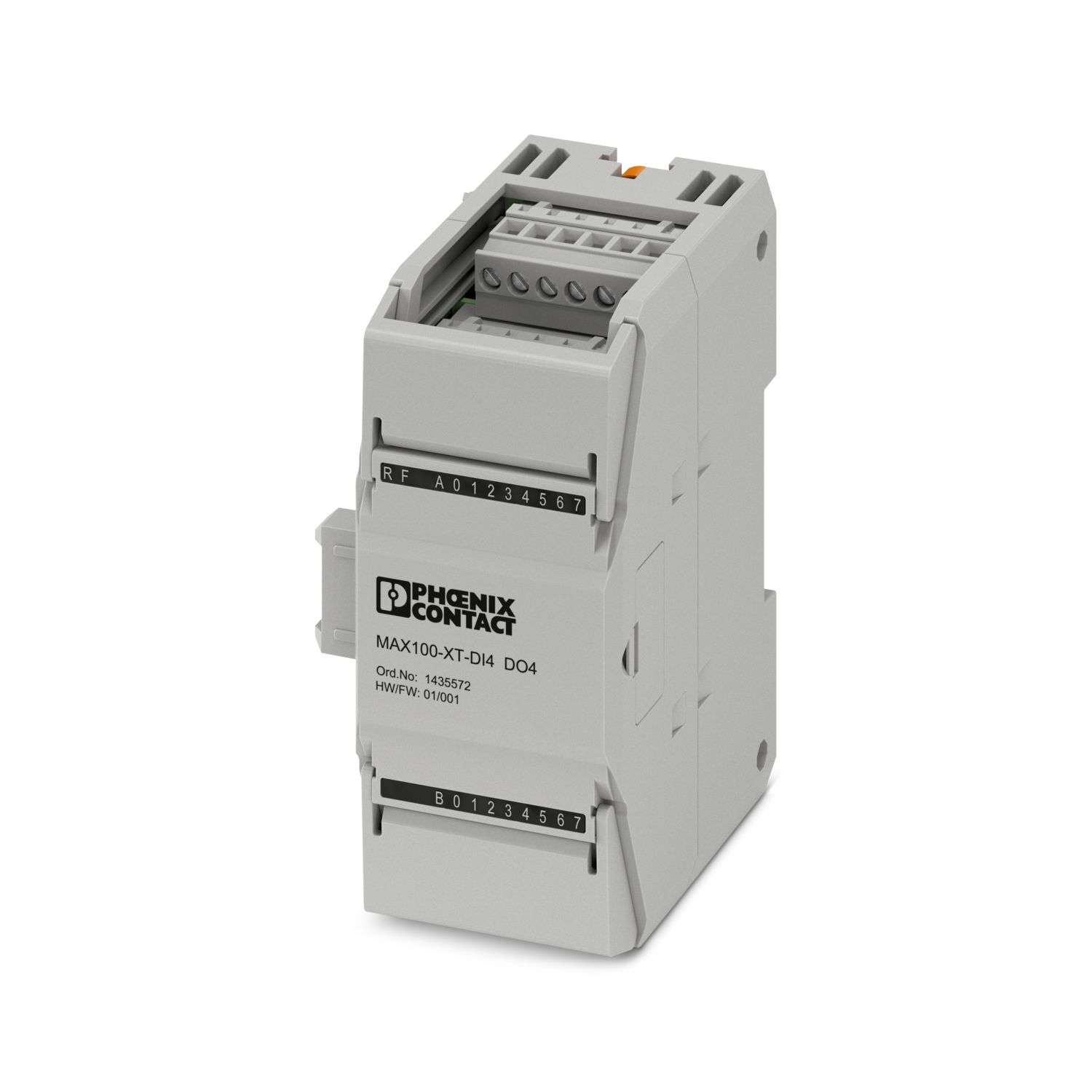

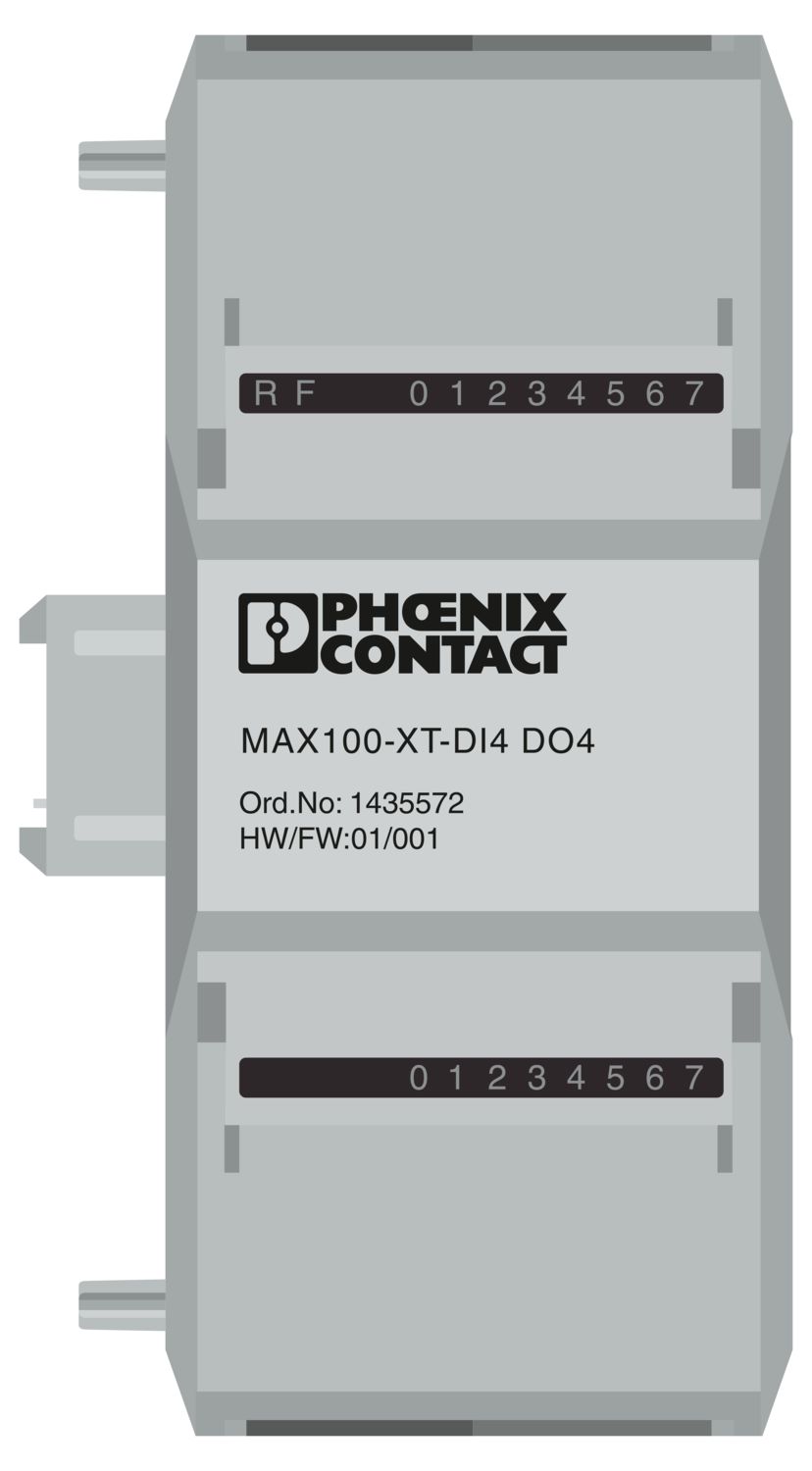

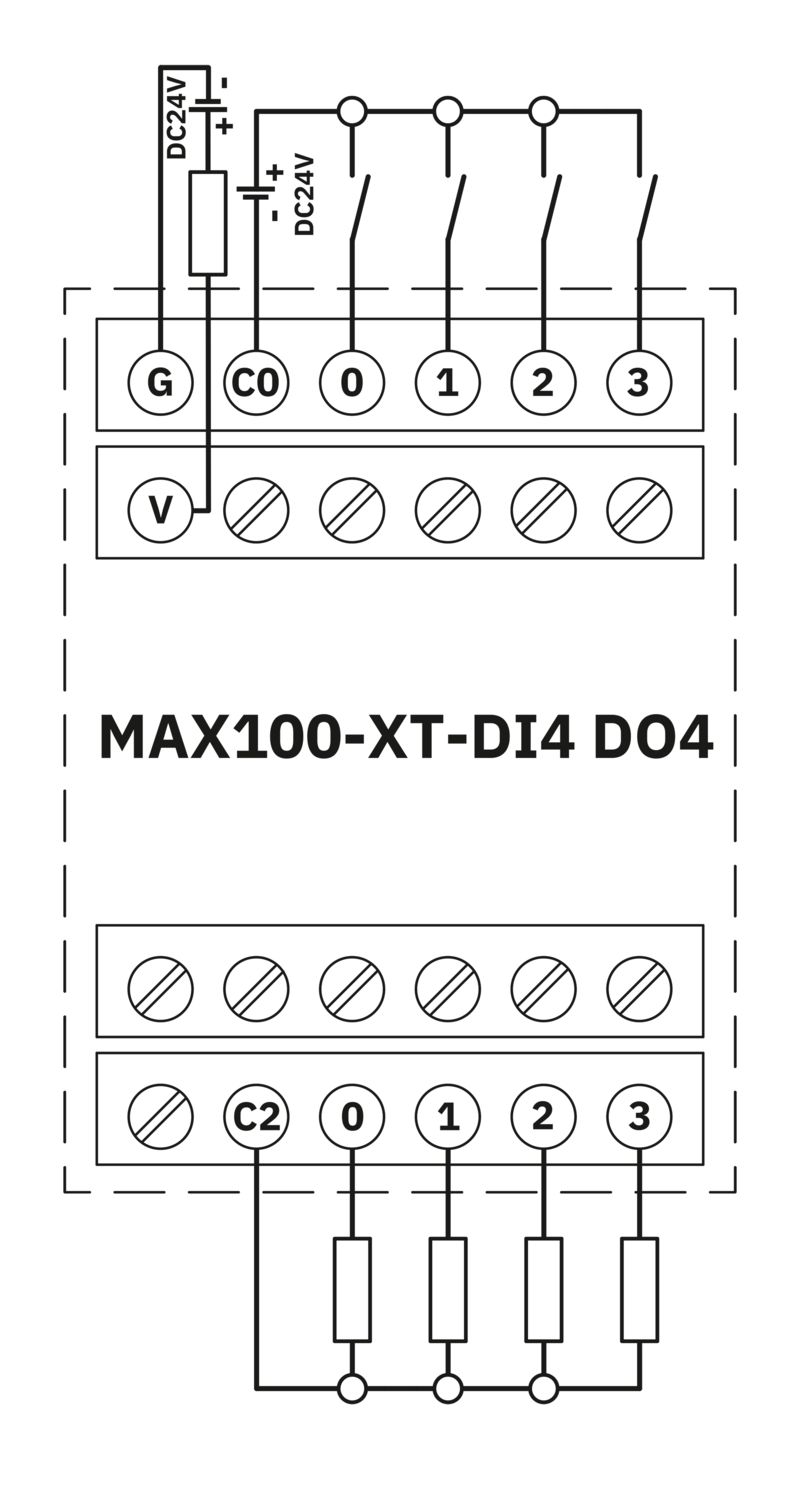

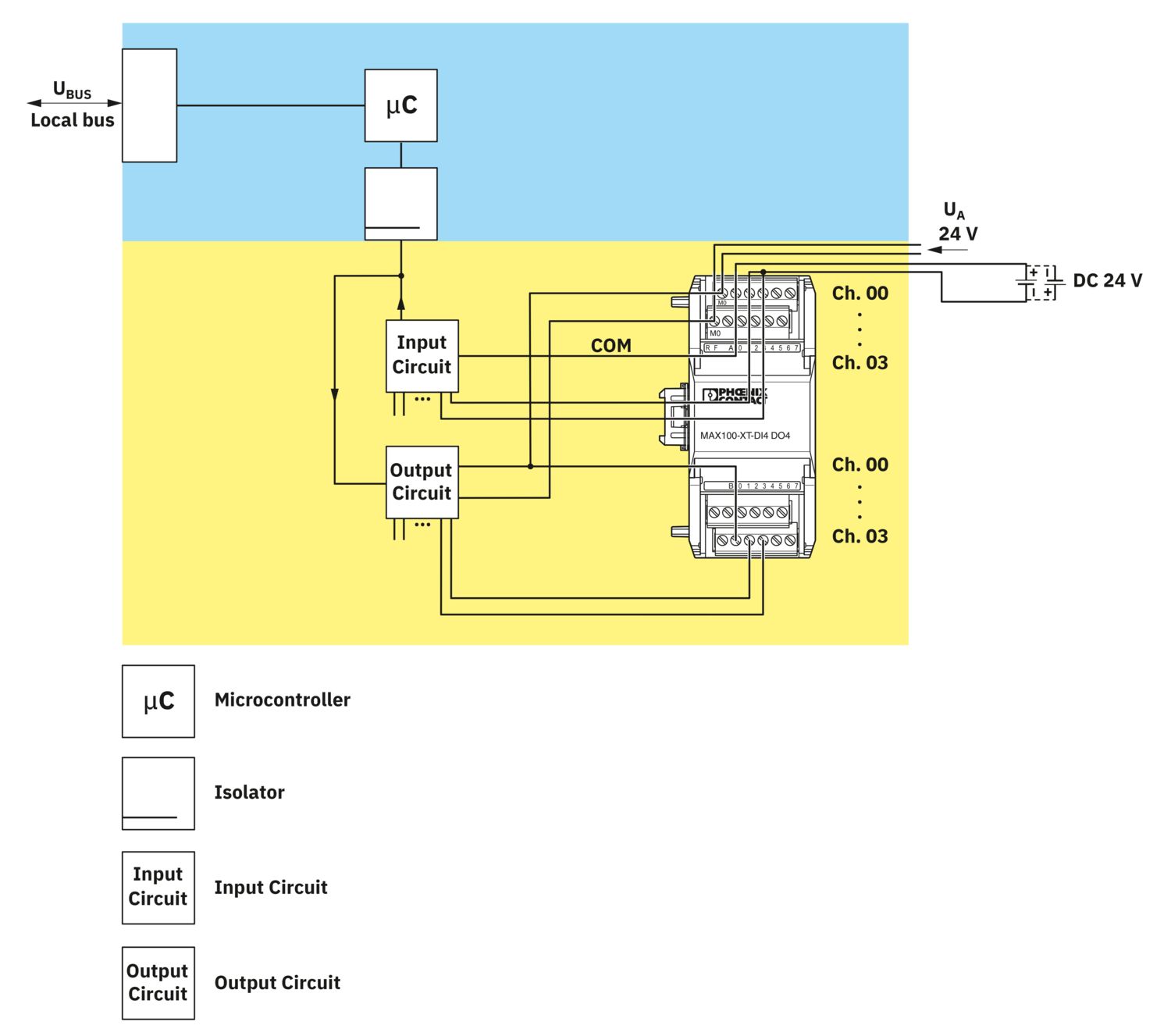

MAX100-XT-DI4 DO4
-
数字量模块
1435572
MAX100，数字输入: 4 (PNP/NPN)，24 V DC，连接技术: 1线制，数字输出: 4，24 V DC，连接技术: 1线制，保护等级: IP20，基础模块
产品详情

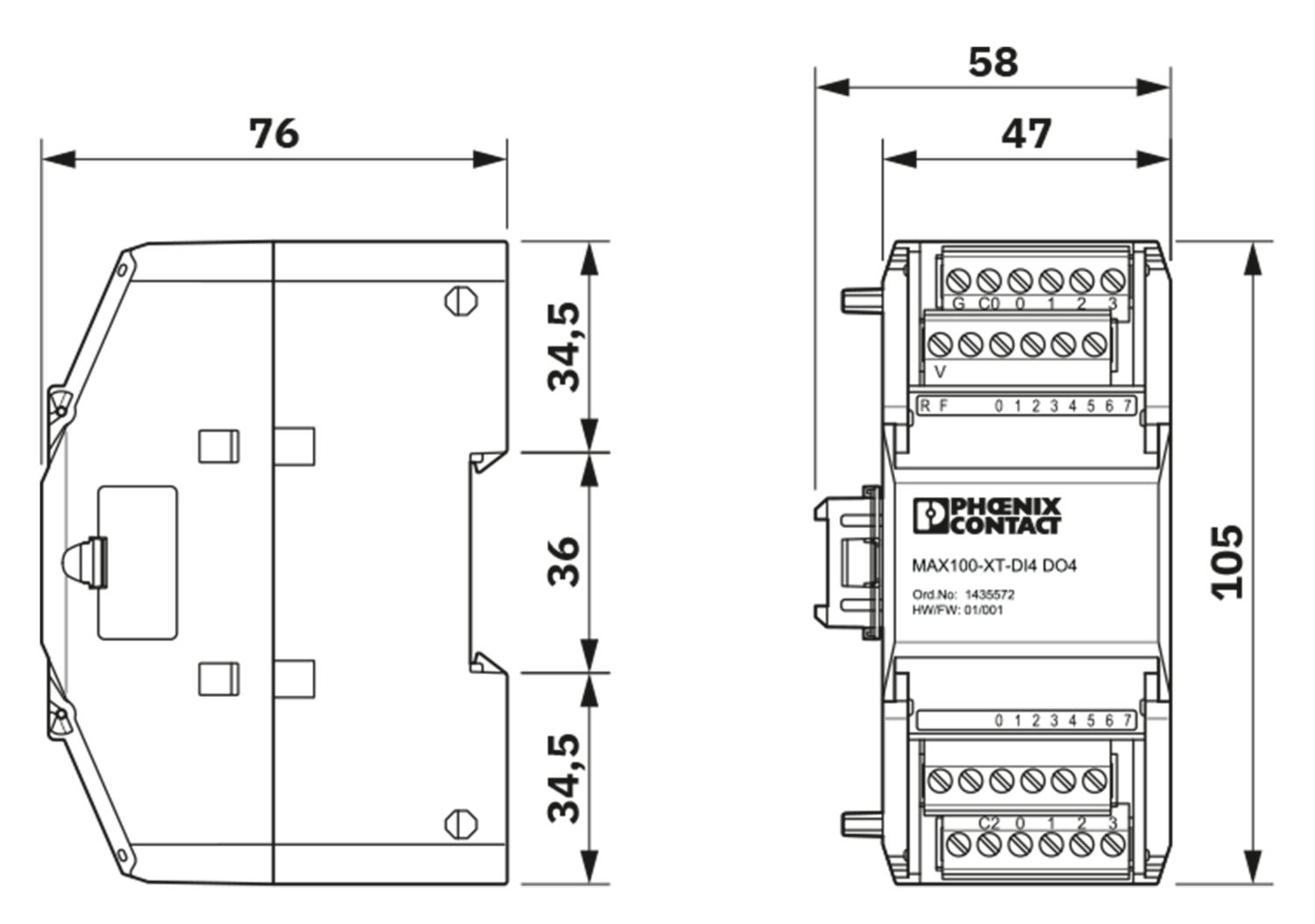

| 尺寸图 |
|
| 宽度 | 47 mm |
| 高度 | 105 mm |
| 深度 | 76 mm |
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 贸易限制 | |
| CE说明 | 这些产品仅用于欧盟和欧洲经济区范围以外的出口。 |
| 数字量: | |
| 输入名称 | 数字输入 |
| 输入说明 | EN 61131-2 类型1 |
| 输入数量 | 4 (PNP/NPN) |
| 连接方式 | 带压片的螺钉连接 |
| 连接系统 | 1线制 |
| 输入电压范围，"0"信号 | 0 V DC ... 5 V AC |
| 输入电压范围，"1"信号 | 15 V DC ... 30 V DC |
| 额定输入电压 UIN | 24 V DC |
| 额定输入电流 UIN | 4.5 mA |
| 输入滤波时间 | 3 ms (多级可调) |
| 数字量: | |
| 输出名称 | 数字输出 |
| 连接方式 | 带压片的螺钉连接 |
| 连接系统 | 1线制 |
| 输出数目 | 4 |
| 保护电路 | 用于输出的短路保护 |
| 输出电压 | 24 V DC (±25%) |
| 每个模块的最大输出电流 | 2 A |
| 额定输出电压 | 24 V DC |
| 断开时的输出电压 | 8.7 V |
| 断开时的输出电流 | 最大 3 µA |
| 额定负载，感性 | 最大 12 VA (1.2 H，48 Ω，额定电压) |
| 额定负载，指示灯 | 最大 12 W (额定电压) |
| 额定负载，阻性 | 最大 12 W (48 Ω，额定电压) |
| 切换频率 | 最大 125 每秒 (带电阻负载) |
| 最大 125 每秒 (带电感负载) | |
| 最大 20 每秒 (带标称灯负载) | |
| 抗短脉冲的反转电压 | 无 |
| 过载行为 | 5 A 1min 后输出关闭，可自恢复 |
| 电感过载动作 | 输出可能会被毁坏 |
| 产品类型 | I/O 部件 |
| 产品系列 | MAX100 |
| 类型 | 模块化结构 |
| 安装位置 | 任何位置（无温度衰减） |
| 供货范围 | 基础模块 |
| 绝缘特性 | |
| 过电压类别 | II (IEC 60664-1，EN 60664-1) |
| 污染等级 | 2 (IEC 60664-1，EN 60664-1) |
| 电位: 数字量输入和输出模块(UIO)的电源 | |
| 电源电压 | 24 V DC |
| 电源电压范围 | 19.2 V DC ... 30 V DC |
| 电流消耗 | 最大 2 A |
| 保护电路 | 电子（35 V, 0.5 s） |
| 极性保护 | |
| 电气隔离/电压范围的隔离 | |
| 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O） | 500 V AC， 50 Hz， 1 min |
| 连接技术 | |
| 连接名称 | 插拔式连接器 |
| 导线连接 | |
| 连接方式 | 带压片的螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 7 mm |
| 插拔式连接器 | |
| 连接方式 | 带压片的螺钉连接 |
| 硬导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 7 mm |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 70 °C |
| 保护等级 | IP20 |
| 空气压力（运行） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） | 70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任何位置（无温度衰减） |
优势
4 个数字输入，符合EN 61131-2 1类的要求
输入支持PNP接线或NPN接线
4个数字量输出
24 V DC，500 mA
