Силовая электроника постоянного тока для станций быстрой зарядки

Высокопроизводительная силовая электроника CHARX power и удобные распределительные модули CHARX power distribute позволяют организовать экономичную работу зарядной инфраструктуры постоянного тока для быстрой зарядки электромобилей. Наши модульные и масштабируемые решения обеспечивают зарядку постоянным током с высокими значениями напряжения и тока вплоть до High Power Charging (HPC). При этом распределительные модули снабжают сетевым напряжением до 5 модулей быстрой зарядки.

Фильтр:

Тип изделия
Серия изделий
Разрешения
Диапазон входного напряжения
Диапазон выходного напряжения
Номинальная мощность

Go to Product Detail Page for item 1342893

CHARX AC-DIS/150KW - Модуль распределителя переменного тока

CHARX AC-DIS/150KW - Модуль распределителя переменного тока

1342893

CHARX power distribute, Монтаж на 19-дюймовую стойку

Go to Product Detail Page for item 1165442

CHARX PS-CAB/4X87.5KW - Электрошкаф

CHARX PS-CAB/4X87.5KW - Электрошкаф

1165442

CHARX power basic, Системный шкаф управления для модулей CHARX PS/3AC/920DC/87.5KW

Go to Product Detail Page for item 1162690

CHARX PS/3AC/920DC/87.5KW - Силовой модуль DC

CHARX PS/3AC/920DC/87.5KW - Силовой модуль DC

1162690

CHARX power basic, Модуль быстрой зарядки для зарядных станций постоянного тока, вход: 3-фазный, выход: 200 В DC...920 В DC / 125 A. Для работы силового модуля постоянного тока требуется соответствующий системный шкаф управления CHARX PS-CAB/4x87.5KW (артикул № 1165442)

Go to Product Detail Page for item 1232243

CHARX PS-M2/3AC/1000DC/30KW - Силовой модуль DC

CHARX PS-M2/3AC/1000DC/30KW - Силовой модуль DC

1232243

CHARX power basic, Модуль быстрой зарядки для зарядных станций постоянного тока, Монтаж на 19-дюймовую стойку, Шина CAN, вход: 3-фазный, выход: 150 В DC...1000 В DC / 0 A...100 A

Go to Product Detail Page for item 1296467

CHARX PS-M2/825DC/1000DC/30KW - Силовой модуль DC

CHARX PS-M2/825DC/1000DC/30KW - Силовой модуль DC

1296467

CHARX power basic, Модуль быстрой зарядки для зарядных станций постоянного тока, Монтаж на 19-дюймовую стойку, Шина CAN, выход: 150 В DC...1000 В DC / 0 A...100 A

Преимущества для Вас

Быстрая установка и обслуживание благодаря 19-дюймовому стандарту и разъему для быстрого подключения Push-in
Эффективный и компактный режим работы благодаря высокому КПД, высокой удельной мощности и инновационной конструкции
Масштабируемая зарядная мощность за счет гибкого переключения модулей или комплектации системных шкафов
Распределительный модуль обеспечивает все силовые модули в зарядной колонке сетевым напряжением эффективно и с экономией места
Безопасная и надежная работа благодаря многочисленным встроенным защитным функциям в распределительном модуле

Новые изделия

Распределительный модуль для 19-дюймовых зарядных колонок

Проектирование модульной зарядной инфраструктуры постоянного тока

Распределитель питания CHARX power distribute подает сетевое напряжение переменного тока на пять силовых модулей 19-дюймовой станции быстрой зарядки. На модуль управления также подается питание. Многочисленные встроенные защитные функции обеспечивают максимальную безопасность для последующих модулей и кабелей.

Основные характеристики

19-дюймовый стандарт, три варианта высоты
Один вход переменного тока: 3 x 400 В AC ... 480 В AC, 232 A
Пять выходов переменного тока: 3 x 63 A
Один выход переменного тока: 3 x 6 A
Блок коммутационных устройств согласно МЭК 61439-7
Категория перенапряжения III согласно МЭК 60664-1

Преимущества

Эффективное и компактное питание всех силовых модулей в зарядной колонке
Быстрая установка и обслуживание благодаря 19-дюймовому стандарту и разъему для быстрого подключения Push-in
Выполнение требований европейских стандартов в области безопасности и ЭМС согласно EN 61000
Включает защиту от перенапряжений, защитный автоматический выключатель и защиту от перегрева
Позволяет выполнять защищенное подключение силовых модулей категории перенапряжения II

Перейти к изделию

Модуль распределения переменного тока для 19-дюймовых зарядных колонок Распределение сетевого напряжения переменного тока на силовые модули

Новый модуль распределения CHARX power distribute питает все компоненты Вашей 19-дюймовой зарядной колонки. Входящее сетевое напряжение переменного тока может быть распределено на пять силовых модулей. На модуль управления также подается питание.

Встроенная защита от перенапряжений, встроенные защитные автоматические выключатели и защита от перегрева обеспечивают максимальную безопасность для последующих модулей и кабелей.

Силовой модуль 30 кВт для зарядной инфраструктуры

Модуль быстрой зарядки идеально рассчитан на создание технологий зарядки постоянного тока и High Power Charging (HPC) для электромобилей. Он выполняет требования европейских стандартов в области безопасности и электромагнитной совместимости.

Благодаря стандартизированному размеру 19“, а также технологии быстрого подключения push-lock и T-LOX работы по монтажу и ремонту выполняются быстрым и простым способом.

Представление нашим менеджером по продукции

Видео: Знакомство с силовыми модулями постоянного тока

Знакомство с CHARX power MovingImage

3D-вид изделия

Увидеть все подробности в 3D

Посмотрите силовой модуль 30 Вт с более высоким уровнем детализации. Свободно увеличивая и вращая изделие, можно рассмотреть его со всех углов.

К 3D-виду изделия

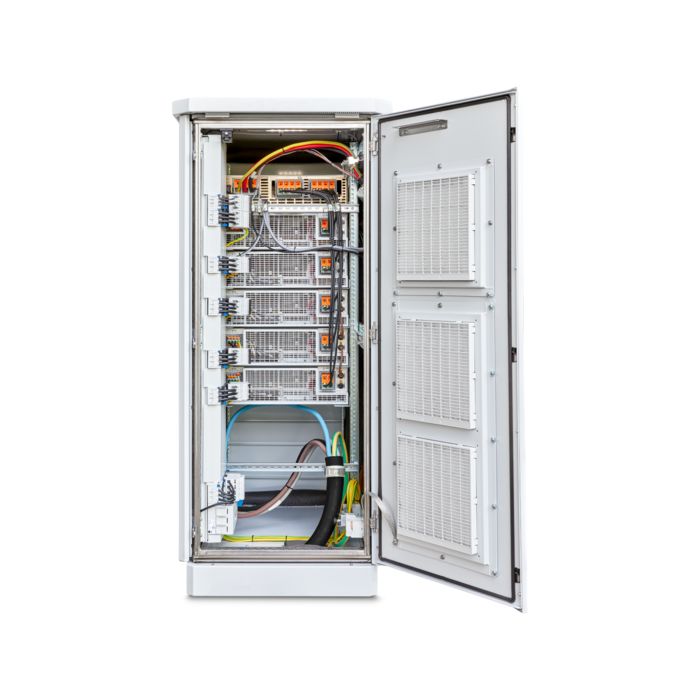

Модульная 19-дюймовая система в деталях Для быстрого монтажа в стойку зарядной колонки постоянного тока

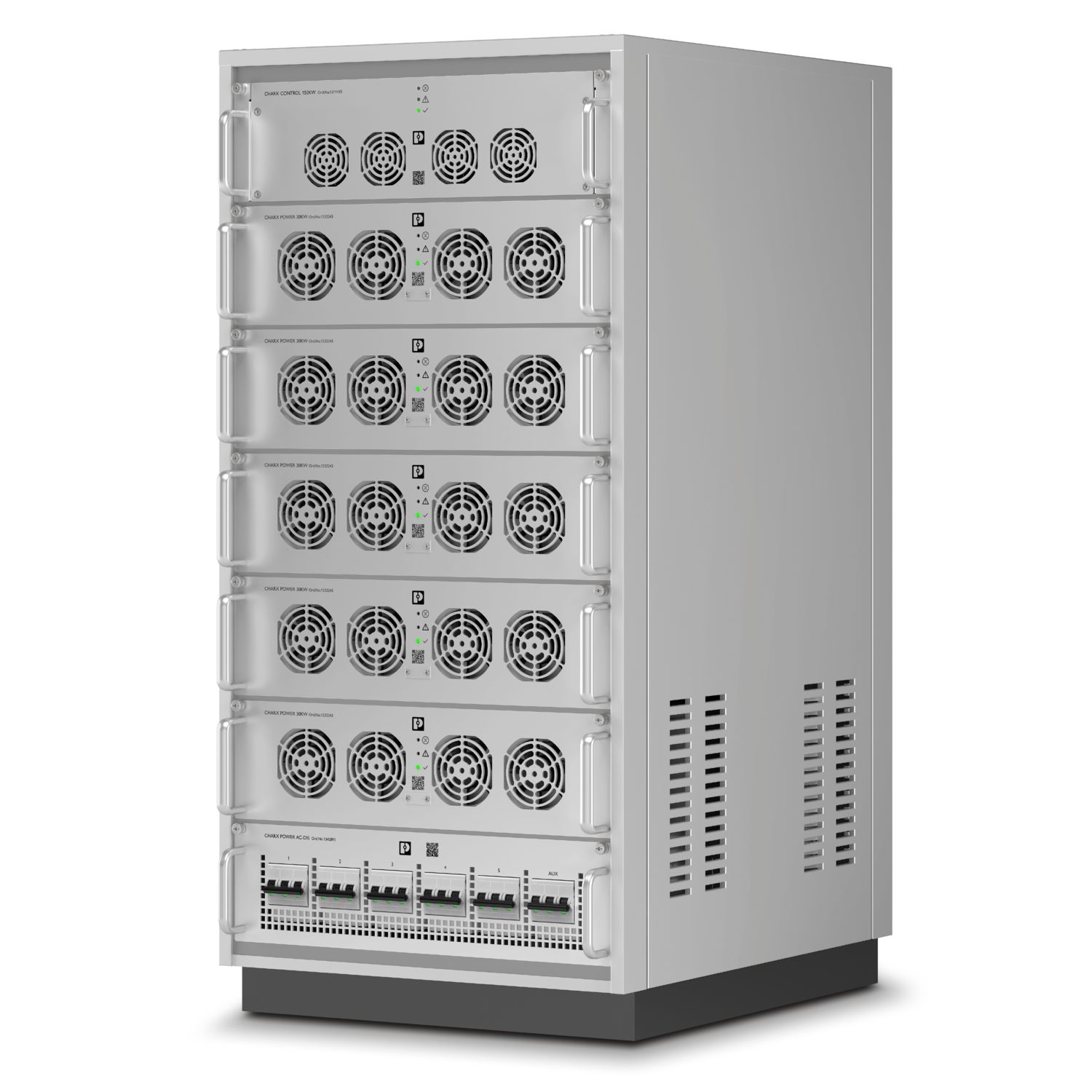

Система стандартизированного 19-дюймового формата состоит из нескольких согласованных модулей для распределения, преобразования и управления зарядным током: новый распределительный модуль CHARX power distribute, новый модуль управления CHARX control integrated и силовые модули CHARX power basic могут быть объединены для соответствия любой ситуации зарядки.

По сравнению с классической комплектацией компонентами для монтажной рейки, модульная конструкция с системой CHARX стандартных размеров 19" значительно снижает сложность зарядной колонки постоянного тока. Это также позволяет быстро устанавливать и заменять модули.

Интерактивная карта изображений: Модульная система CHARX для монтажа в 19-дюймовую стойку

Силовой модуль управления

CHARX control integrated объединяет все функции для управления и мониторинга 19-дюймовой зарядной станции. Модуль управления управляет до пяти силовыми модулями мощностью 30 кВт для быстрой зарядки постоянным током до 150 кВт. Он упрощает проектирование, установку и обслуживание Вашей зарядной колонки, поскольку объединяет все необходимые компоненты, такие как контроллер зарядки, мониторинг изоляции, силовые контакторы, предохранитель, вспомогательный источник питания 24 В и многие другие компоненты. Они позволяют, например, управлять вентилятором шкафа управления, измерять температуру и измерять выходное напряжение. Он также предлагает обширные коммуникационные интерфейсы для легкой интеграции системы и удаленного доступа.

Напрямую к модулю управления

Распределительный модуль

CHARX power distribute подает сетевое напряжение переменного тока на пять силовых модулей 19-дюймовой станции быстрой зарядки. На модуль управления также подается питание. Встроенная защита от перенапряжений, защитные автоматические выключатели и защита от перегрева обеспечивают максимальную безопасность для всех последующих модулей и кабелей. Это позволяет выполнять защищенное подключение силовых модулей категории перенапряжения II.

Напрямую к распределительному модулю

Силовые модули

Высокоэффективные модули быстрой зарядки CHARX power basic обеспечивают экономичный режим работы зарядной инфраструктуры постоянного тока. Они преобразуют переменный ток сети в постоянный ток, который необходим для быстрой зарядки электромобилей. Компактные модули для 19-дюймовых стоек можно устанавливать напрямую в зарядную станцию и произвольным образом соединять между собой в зависимости от требуемой мощности.

Напрямую к силовому модулю AC/DC

Подключение до пяти силовых модулей

Благодаря модульной конструкции зарядной колонки формата 19", зарядная мощность до 150 кВт может быть реализована путем соединения до пяти силовых модулей мощностью 30 кВт.

Технология быстрого соединения

Разъем для быстрого подключения Push-in и разъем T-LOX с коленчатым рычагом позволяют использовать зачищенные концы кабеля или с наконечниками. Это обеспечивает быструю установку и обслуживание.

Компактная, эффективная конструкция

Особенно при размещении зарядной колонки в городских местах установки решающим фактором является занимаемая площадь. Сопоставимые системы с одинаковой зарядной мощностью занимают значительно больше места, а также требуют дополнительных работ по прокладке проводов.

Обширные интерфейсы

С помощью коммуникационных интерфейсов CCS, шины CAN, OCPP, TCP/IP, RS-485 и входов-выходов Вы можете легко подключить периферийные устройства, такие как зарядный кабель, сенсорные панели, считыватели RFID, светодиодные индикаторы состояния и силовую электронику.

Возможность свободного программирования согласно МЭК 61131

Модуль управления CHARX control integrated может использоваться очень гибко благодаря свободному программированию в соответствии с МЭК 61131. Таким образом, Вы можете разработать программное обеспечение и пользовательский интерфейс Вашей зарядной станции полностью по индивидуальному заказу.

Подробнее о соответствующем модуле управления в 19-дюймовом формате

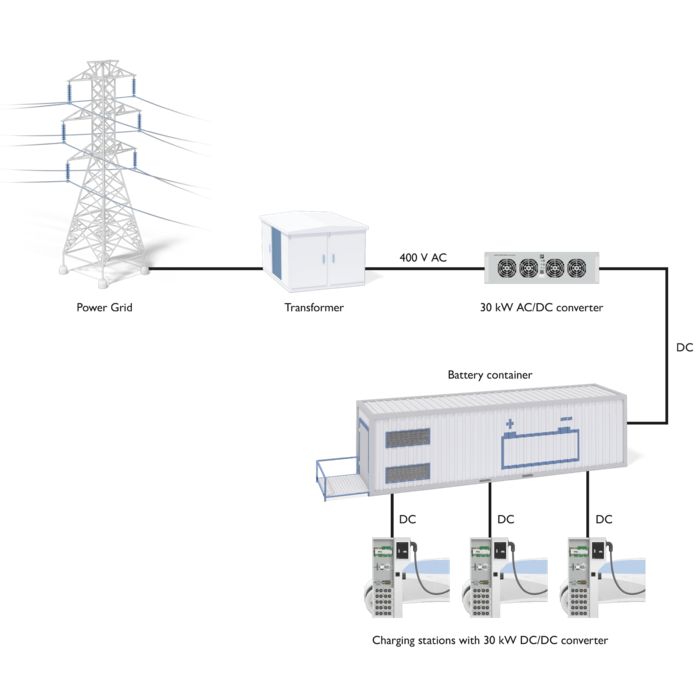

Наши силовые модули постоянного тока в сравнении

Обратите внимание на обзор различий


	Силовой модуль DC/DC 30 кВт (подходит для монтажа в 19-дюймовую стойку)	Силовой модуль AC/DC 30 кВт (подходит для монтажа в 19-дюймовую стойку)	Силовой модуль AC/DC 87,5 кВт (подходит для отдельно приобретаемого системного шкафа)
Выходная мощность	30 кВт	30 кВт	87,5 кВт
Выходной ток	100 А	100 А	125 А
КПД	>95 %	>95 %	>97 %
Гальваническая изоляция
Размеры Ш x В x Г	483 мм (19“) x 134 мм (3 высоты) x 550 мм	483 мм (19“) x 134 мм (3 высоты) x 550 мм	536 мм x 222 мм x 600 мм (600 мм x 1800 мм x 800 мм)
Стандарт ЭМС	DIN EN 61851-21-2, класс B	DIN EN 61851-21-2, класс B	DIN EN 61851-21-2, класс A
V2X (Vehicle to X)
MTBF (среднее время между отказами)	Высокое	Высокое	Высокое
	Напрямую к изделию	Напрямую к изделию	Напрямую к изделию
