SACC-E-M12FSK-4PE-M16XL/1,0-US - Conector de encaixe para equipamento parede frontal

1329942

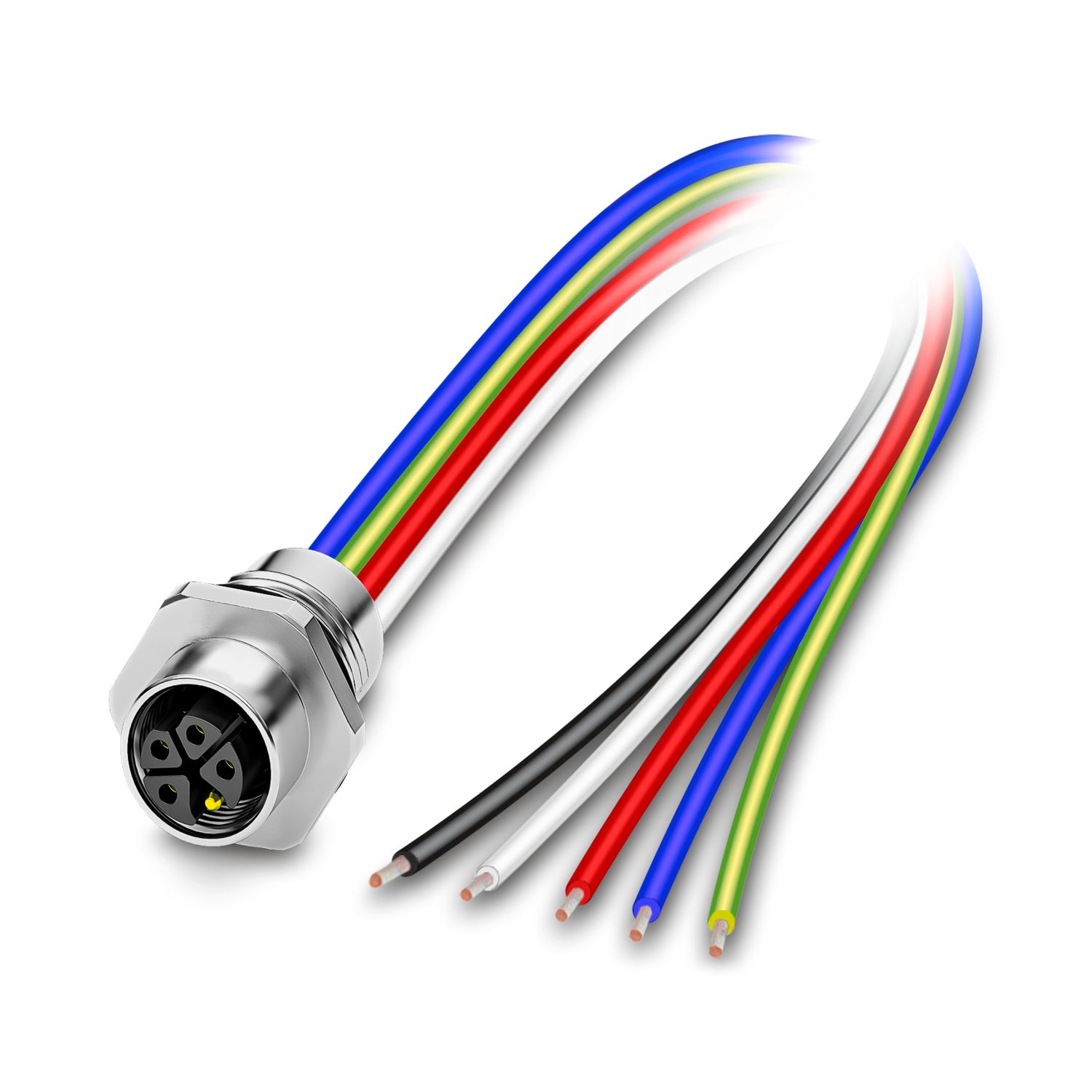

Conector de encaixe para equipamento parede frontal, Potência, 5-polos, Soquete tipo flush, reto, M12-Padrão, codificação: K, para extremidade livre do condutor, Montagem frontal, M16 x 1,5, Cabos individuais, comprimento de cabo: 1 m, 2,50 mm², Fio PEX

Detalhes do produto

Instrução para funcionamento	Os dados elétricos e mecânicos indicados pressupõem um par de conectores corretamente bloqueados e montados. No caso de o conector estar desbloqueado e existir o perigo de impurezas, ele deve ser fechado com uma tampa de proteção >IP54. Também devem ser consideradas as influências por fios, cabos ou a montagem de placas de circuito impresso.
Indicação de segurança
Indicações de segurança	ATENÇÃO: Os conectores não podem ser conectados nem separados sob carga. Uma inobservância ou uma utilização indevida poderão ter como consequência danos físicos e/ou materiais.
	• ATENÇÃO: Coloque em operação apenas produtos em perfeito estado. Os produtos devem ser verificados quanto a danos com regularidade. Produtos defeituosos devem ser imediatamente colocados fora de funcionamento. Substitua os produtos danificados. Não é possível repará-los.
	• ATENÇÃO: Apenas pessoal técnico com qualificações eletrotécnicas pode instalar e operar o produto, observando as seguintes indicações de segurança. O pessoal técnico precisa estar familiarizado com os fundamentos da eletrotécnica. Eles devem estar capacitados para reconhecer perigos e evitá-los. O símbolo correspondente na embalagem indica que é necessário pessoal especializado em eletrotécnica para a instalação e operação.
	• Os produtos são adequados para áreas de aplicação na construção de instalações, controladores e equipamentos elétricos.
	• Em caso de operação dos conectores em aplicações exteriores, eles devem ser protegidos separadamente contra influências ambientais.
	• Os produtos montados não podem ser manipulados nem abertos indevidamente.
	• Utilize somente conectores acoplados que estejam especificados conforme as normas indicadas nos dados técnicos (p. ex. aqueles indicados nos acessórios do produto na Internet em phoenixcontact.com/products).
	• A utilização direta do produto em combinação com equipamentos de outros fabricantes é da responsabilidade do usuário.
	• Em caso de tensões operacionais > 50 VAC, as caixas de conectores com condutividade elétrica precisam ser aterradas
	• Ao colocar o condutor, certifique-se de que a carga de tração sobre os conectores não está acima dos limites estabelecidos normativamente.
	• Observe os respectivos dados técnicos. Os dados encontram-se nestes locais: o No produto o Na etiqueta da embalagem o Na documentação fornecida o Na Internet em phoenixcontact.net/products junto do produto
	• Utilize apenas a ferramenta recomendada pela Phoenix Contact
	• Feche os conectores não conectados com uma tampa de proteção. Os acessórios adequados podem ser encontrados na área de acessórios do artigo em questão na Internet em phoenixcontact.com/products junto do produto
	• Certifique-se de que o terra funcional e de proteção estão conectados corretamente.
	• Para a junção de vários circuitos de corrente em um cabo e/ou um conector se aplicam as normas VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3
	• O conector aquece em operação normal. Dependendo das condições ambientais, a superfície do conector pode aquecer de modo progressivo. Nesse caso, o usuário é responsável pela colocação de placas de advertência (ex. DIN EN ISO 13732-1:2008-12).

Tipo de montagem	Montagem frontal
Instrução de montagem	Limitação de aperto

Tipo de produto	Conectores de encaixe circulares (lado do equipamento)
Aplicação	Potência
Tipo de sensor	Potência
Número de pólos	5
Quantidade de saídas de cabos	1
Blindado	não
Codificação	K
Tipo de rosca	M12
Propriedades de isolamento
Categoria de sobretensão	III
Grau de impurezas	3

Classe de inflamabilidade conforme UL 94	V0
Material vedação	FKM
Material isolamento do fio	PE-X
Material de contato	CuZn
Material superfície de contato	Ni/Au
Material suporte do contato	PA
Material de condutor	Cabo de cobre

Tensão nominal conforme IEC 61076-2-101	630 V
Tensão de teste	6 kV
	6 kV AC
Resistência de isolamento	≥ 100 MΩ
Tensão de teste	6 kV
Tensão de teste condutor/condutor	6 kV

Conexão de condutores
Tipo de conexão	Cabos individuais
Tipo de contato	Soquete
Bitola de condutor	2,5 mm²

Dados mecânicos
Ciclos de encaixe	> 100

Conexão 1
Formato da cabeça	Soquete tipo flush
Saída de cabo da cabeça	reto
Tipo de rosca da cabeça	M12
Tipo de travamento da cabeça	Padrão
Codificação	K
Conexão 2
Formato da cabeça	extremidade livre do condutor

Extensão da linha	1 m
Tipo de cabo	Fio PEX
Tipo de sinal/categoria	Potência
Diâmetro de condutor inclusive isolação	3 mm
Condutor individual, cor	preto 1, branco 2, vermelho 3, azul 4, verde/amarelo
Bitola do condutor	2,5 mm²
Material de condutor	Cabo de cobre
Linha de sinal AWG	14
Material de isolamento do condutor	PE-X
Tensão de teste condutor/condutor	6 kV
Isenção de halogênio	conforme IEC 60754-1
Anti-inflamabilidade	conforme UL FT-2
Outras resistências	à prova de hidrólise
Temperatura ambiente (funcionamento)	-40 °C ... 105 °C (Cabo, disposição fixa)
	-25 °C ... 105 °C (Cabo, disposição móvel)

Condições ambientais
Grau de proteção	IP65/IP67 (Em estado conectado)
	IP65/IP67
Temperatura ambiente (funcionamento)	-25 °C ... 85 °C (Conector/suporte)
	-40 °C ... 85 °C (sem acionamento mecânico)
	-25 °C ... 105 °C (Cabo, disposição móvel)
	-40 °C ... 105 °C (Cabo, disposição fixa)
UL Type Rating	Type 4 (indoor use only)
	Type 12

Anti-inflamabilidade	conforme UL FT-2
Outras resistências	à prova de hidrólise
Designação padrão	Conector de encaixe circular M12
Normas/disposições	com base na IEC 61076-2-111

Dados comerciais

Código	1329942
Unidades por embalagem	1 Unidade
Quantidade mínima de pedido	1 Unidade
Chave comercial	ABQY
Chave de produto	ABQCEF
GTIN	4063151625450
Peso por unidade (inclusive embalagem)	176 g
Peso por unidade (exclusive embalagem)	158,5 g
País de origem	US

Classificações

Certificações

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG	Bitola mm²
	600 V	16 A	- 14
