Push-X技术

Push-X技术可直接连接带或不带冷压头的柔性和刚性导线。
Push-X技术
采用Push-X技术的XTV6接线端子

由XTV接线端子演示的Push-X连接技术

全新的Push-X技术接线体验 菲尼克斯电气的创新技术

免工具导线连接新方案:Push-X支持直连各类导线,无需工具即可轻松操作。该新技术的核心要素是触发式弹簧。此设计可连接带或不带冷压头的刚性和柔性导线。即使线径较小的柔性导线,也可触发连接。导线轻触接线区底部的弹簧即可轻松完成连接。弹簧接触后释放,进而快速持久地固定导线。与直插式技术类似,用户可按下橙色助拔按钮来松开导线。松开导线的同时可预装触发式弹簧,以备下一次接线操作。

Push-X技术优势

  • 免工具便捷直插式连接技术,操作轻松;接线区在出厂时已打开,缩短安装时间
  • 快速安装各类型带和不带冷压头的导线,柔性导线的连接速度尤为迅速
  • 配备机械联锁动作元件,导线接口标识清晰;弹簧松开时会发出咔哒声
  • 采用机械联锁动作元件,可轻松、快速地松开导线和预压紧触点弹簧
  • 针对手动和自动接线进行了优化

Push-X技术

免费样品
设备制造商样品服务
菲尼克斯电气可提供3,000多种产品样品,直接免费寄送给您。大约90%的PCB连接器产品可提供免费样品,欢迎预定。
申请免费样品
送交包裹的快递员

面向日常工作的全新Push-X技术 产品组合新品:采用Push-X技术的功能端子

手持XT 2,5接线端子的人员

采用Push-X技术的接线端子

XT系列接线端子

XT接线端子是率先集成正面Push-X连接的接线端子产品。正面连接技术助力用户轻松实现清晰布局的接线。XT接线端子的基础配置是2.5 mm²额定接线容量。产品组合涵盖直通式接线端子、多导线接线端子、多层接线端子、刀闸分断端子和基座端子。基座端子属于CLIPLINE complete接线端子系统,因此可装配各类功能插头,如保险丝、元件和分断刀闸。

XTV系列接线端子

XTV接线端子提供额定接线容量为6、10和16 mm²的产品,可轻松连接线径在1.5到25 mm²之间的导线。由于线径较大,XTV接线端子(V = 垂直)采用了侧面进线设计。这与接线过程中的弯曲半径有关。16 mm²导线等大线径导线较难弯曲,因此侧面进线设计更易接线。此外,XTV模块化接线端子也完善了侧面进线弹簧连接接线端子产品系列。菲尼克斯电气以此即可提供接线容量在0.14 mm² (PTV)到185 mm² (PTPOWER) 之间的全套侧面进线弹簧连接产品。

优势详解 采用Push-X技术的接线端子

接线区打开和闭合的XTV接线端子
接有不同类型导线的XTV接线端子
使用XTV接线端子完成接线
松开锁紧导线和预压紧Push-X接线区
CLIPLINE complete接线端子系统
接线区打开和闭合的XTV接线端子

采用Push-X技术的产品出厂时接线区均预开启。该技术无需冷压头,可大幅减少导线预处理工作量,是市场上灵活度较强的快速连接技术之一。Push-X连接技术仅需一把剥线钳即可操作,柔性导线接线十分快速。用户可通过助拔按钮位置判断接线区打开还是闭合。该位置即为目视检查点。当机械联锁助拔按钮与接线端子持平时,接线区闭合。

接有不同类型导线的XTV接线端子

Push-X技术解锁快速,可轻松连接各类型的导线。导线插接操作简便,支持直连刚性和柔性导线,无需配备冷压头。该技术省去了导线预处理时间,接线相当高效。

使用XTV接线端子完成接线

Push-X技术支持导线直连,操作简便。接线区设计巧妙,无需用力即可将导线插入触发式弹簧锁紧机构。插入后拨动接线区末端的锁紧机构,通过触发式弹簧将导线夹紧到位。该锁紧机构可巧妙省去导线插接时触发式弹簧的夹持力, 因此导线夹紧毫不费力。

松开锁紧导线和预压紧Push-X接线区

借助Push-X技术,用户可便捷打开和压紧接线区。按下橙色助拔按钮即可释放弹簧。助拔按钮推进到底后,蝶形弹簧的锁紧机构便会卡回到按钮锁槽中。该过程将阻止弹簧触发。随后弹簧预压紧,以备重新接线。

CLIPLINE complete接线端子系统

集成Push-X技术的XTV接线端子隶属于CLIPLINE complete接线端子系统。该类端子不仅兼容系统内的其他接线端子,还可使用标准化附件。此外,XTV接线端子也填补了PTV与PTPOWER侧面回拉式弹簧端子系列之间的空白。新款XTV接线端子支持连接线径在0.14 mm²到185 mm²之间的导线,大幅节省接线空间。

采用Push-X技术的插拔式连接器

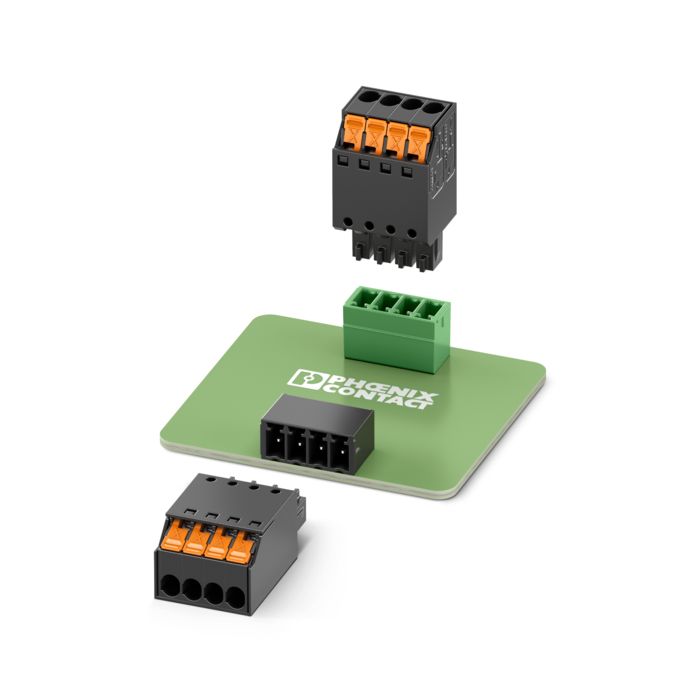

XPC 1,5插拔式连接器

XPC 1,5插拔式连接器

重新定义直连技术,实现快速、轻松、便捷的兼容接线:XPC 1,5插拔式连接器采用Push-X技术,无需工具即可通过直插操作连接线径达1.5 mm²的导线。

优势详解 采用Push-X技术的插拔式连接器

XPC插拔式连接器连接原理
接有不同导线的XPC 1,5插拔式连接器
触发XPC插拔式连接器的接线点
松开XPC插拔式连接器上的相连导线
XPC插拔式连接器的插拔兼容性
XPC插拔式连接器连接原理

创新型Push-X技术助力实现便捷、快速的安装。新款XPC插拔式连接器的触点弹簧会像捕鼠器那样夹住导线并将其牢牢固定。为此,只需将导线直接插入接线区即可。导线轻松触发触点弹簧松开后,连接器即可实现可靠、持久的端子连接。

接有不同导线的XPC 1,5插拔式连接器

XPC插拔式连接器可大幅缩短安装用时。采用免工具Push-X技术即可直接连接带或不带冷压头的刚性或柔性导线,接线稳固,操作一步到位。导线释放创新型接线区内预压紧触点弹簧的锁紧机构之后,即可实现可靠、持久的端子连接。该连接技术亦可助力实现自动接线。

触发XPC插拔式连接器的接线点

先进Push-X技术搭配出厂预压紧的触点弹簧,实现持久可靠的稳固连接。此连接技术通过声音和视觉信号反馈指示触点弹簧是否成功松开。除了触点弹簧触发时的响声外,用户还可通过橙色助拔按钮的高反差位置确定连接器操作状态。由此轻松查看连接器的当前状态。

松开XPC插拔式连接器上的相连导线

导线既可快速直连到XPC连接器内部,也能再次便捷松开。按下橙色助拔按钮不仅松开了导线,还同时让触点弹簧再次预压紧并锁定在触发位置。连接装置再次准备就绪,以待触发下个连接。

XPC插拔式连接器的插拔兼容性

XPC插拔式连接器兼容菲尼克斯电气COMBICON系列的多种3.5 mm针距产品。因此XPC可与现有的水平和垂直插座搭配使用。插座提供适用于回流焊和波峰焊的两种型号产品, 可在采用不同连接技术的连接器之间轻松切换。XPC便捷连接技术由此成为诸多领域应用的直接替代方案。

Push-X插拔式连接器的专业分析

在本次采访中,产品经理Lucas Lässig详细介绍了Push-X技术的工作原理以及菲尼克斯电气开发此款连接器的原因。Push-X连接器大幅简化了安装操作,可用于高空作业、楼宇自动化、嘈杂的机械车间以及寒冷多雨天气下的太阳能系统。

更多信息和下载资料

滚筒跌落测试中的滚筒

滚筒跌落测试

高可靠性

Push-X技术不仅可快速省力地接线,还能确保高可靠性。该可靠性不仅体现在接线上,还体现在接线区状态上。菲尼克斯电气产品经过多项规范性测试,因此可确保接线区在最终使用前一直保持开启状态。测试 包括:面向轨道交通的振动测试、运输模拟以及各类气候模拟。除规范性测试外,我们还实施了跌落测试。该测试模拟产品在安装过程中多次掉落的情况。

DIN导轨上采用Push-X技术的接线端子

采用Push-X技术的接线端子

采用Push-X技术的接线端子

此页提供有关Push-X技术接线端子的各类下载资料和产品列表。

采用Push-X技术的XPC插拔式连接器

采用Push-X技术的插拔式连接器

采用Push-X技术的插拔式连接器

此页提供有关Push-X技术固定式连接器的各类下载资料和产品列表。
