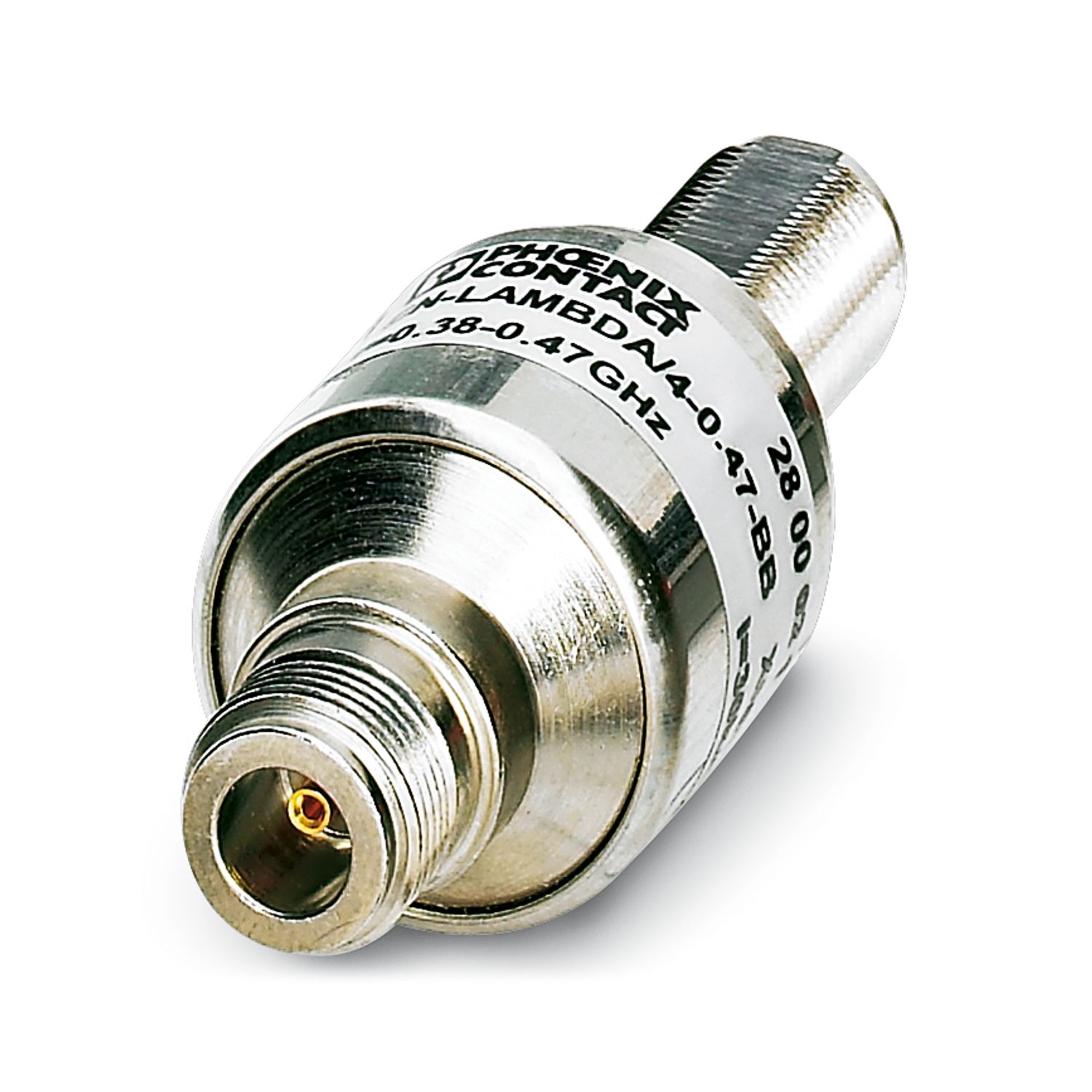

CN-LAMBDA/4-0.47-BB - 电涌保护器 - 2800021

产品属性

产品类型	收发系统的电涌保护
IEC 类别	C2
	C3
	D1
VDE要求等级	C2
	C3
	D1
类型	保护适配器
位数	1
电涌保护故障报警	无

连接数据

连接方式	N型连接器
紧固扭矩	1.4 Nm ... 1.7 Nm (N耦合螺母)

尺寸

宽度	32 mm
高度	32 mm
深度	83 mm

材料规格

颜色	镍色
密封材料	硅
外壳材料	黄铜（铜锌合金）
外壳表面材料	防护板(TM)
线芯材料	BeCu
线芯表面材料	金
绝缘体材料	PTFE

机械特性

机械参数
开口式侧板	否

保护电路

动作方向	Line-Shield/Earth Ground
额定电流	5 A (25 °C)
额定放电电流I_n（8/20）µs（线芯-地）	20 kA
标称放电电流I_n（8/20）µs（线芯/屏蔽）	20 kA
脉冲放电电流I_imp (10/350) µs	≤ 15 kA
总放电电流I_Total (8/20) µs	30 kA
总放电电流I_Total(10/350) µs	15 kA
最大放电电流I_max(8/20) µs（线芯-地）	30 kA
最大放电电流I_max(8/20) µs（线芯-屏蔽）	30 kA
输出电压限值1 kV/µs（线芯-地）波峰	≤ 55 V (6 kV / 3 kA)
输出电压限值1 kV/µs（线芯-屏蔽）波峰	≤ 55 V (6 kV / 3 kA)
输出电压限值1 kV/µs（线芯-地）静态	≤ 55 V (6 kV / 3 kA)
输出电压限值1 kV/µs（线芯-屏蔽）静态	≤ 55 V (6 kV / 3 kA)
电压保护水平U_p（线-地）	≤ 95 V (C2 - 10 kV / 5 kA)
电压保护水平U_p（线芯-屏蔽）	≤ 95 V (C2 - 10 kV / 5 kA)
输入衰减 aE，非对称。	典型值 0.05 dB (≤ 0.10dB)
频率范围	380 MHz ... 470 MHz
50 Ω系统中的电压驻波率VSWR	典型值 1.05 (≤ 1,15)
允许的高频功率P_max，VSWR = xx（50欧姆系统）时	≤ 800 W
允许的高频功率P_max，VSWR = xx（50欧姆系统）时		≤ 4 kW (峰值)
电涌保护故障报警	无
冲击耐受力（线-地）	C2 - 10 kV / 5 kA
冲击耐受力（线-地）		D1 - 2.5 kA
冲击耐受力（线-屏蔽）	C2 - 10 kV/5 kA
冲击耐受力（线-屏蔽）		D1 - 2.5 kA

环境和真实条件

环境条件
保护等级	IP68
环境温度（运行）	-40 °C ... 90 °C

标准和规范

VDE要求等级	C2
	C3
	D1
标准信息技术规格
标准/规程	IEC 61643-21
	IEC 61643-21
标准/规格	IEC 61643-21
注意事项	2005

安装

订货号	2800021
包装单位	1 pc
最小订货量	1 pc
销售关键代码	CL3312
产品关键代码	CL3312
GTIN	4046356367943
单件重量（含包装）	193.8 g
单件重量（不含包装）	187.7 g
原产地	US

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
