SAC-3P-M12MS/ 1,0-140/CI-1L-SV
-
传感器/执行器电缆
1502170
传感器/执行器电缆，3-位置，PUR/PVC，黄色，插头 直头 M12，编码: A，与 1只LED灯，与 阀连接器 CI (9.4 mm)，与 1只LED灯，接线: 压敏电阻，电缆长度: 1 m
产品详情
| 产品类型 | 带插拔式阀插头的电缆 |
| 位数 | 3 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | TPU |
| 材料 外壳 电磁阀插头 | PBT |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 接触件材料 | CuSn |
| 电磁阀插头的插芯材料 | PBT |
| 接触件表面材料 | Ag |
| 螺钉连接材料 | 锌铸，镀镍 |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 24 V |
| 额定电流IN | 4 A |
| 状态显示 | 1只LED灯 |
| 状态显示 | 有 |
| 连接1 | |
| 类型 | 插头 直头 M12 |
| 位数 | 3 |
| 防插错编码类型 | A |
| 连接2 | |
| 类型 | 阀连接器 CI (9.4 mm) |
| 位数 | 3 |
| 标识材料 | CuSn (触点) |
| Ag (触点表面) | |
| PBT (插芯) | |
| PBT (外壳) | |
| 保护电路 | 压敏电阻 |
| 电缆长度 | 1 m |
| PUR/PVC，黄色 [140] | |

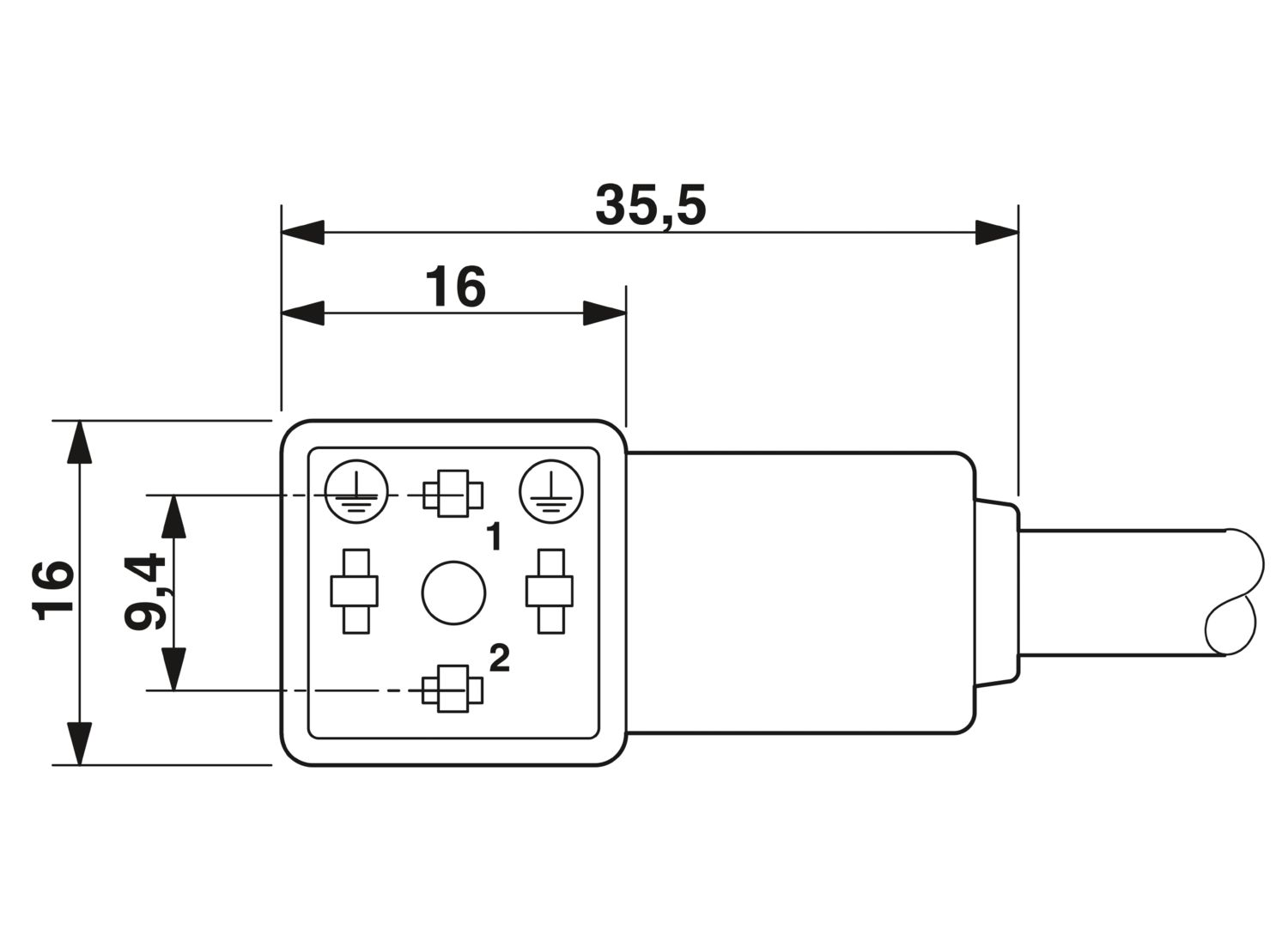

| 尺寸图 |
|
| 电缆重量 | 37 kg/km |
| 位数 | 3 |
| 屏蔽 | 无 |
| 光缆类型 | PUR/PVC，黄色 [140] |
| 导线结构 信号线 | 42x 0.10 mm |
| AWG，信号线 | 22 |
| 导线横截面 | 0.34 mm² |
| 线径，包括绝缘层 | 1.52 mm ±0.02 mm |
| 电缆外径 | 5.20 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黄色 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 棕色、蓝色、黑色 |
| 厚度，绝缘 | ≥ 0.23 mm (线芯绝缘) |
| ≥ 0.38 mm (电缆外部保护层) | |
| 大约 0.45 mm (内部保护层) | |
| 总绞线 | 3线，绞合 |
| 最大导线电阻 | 最大 57.3 Ω/km (20 °C时) |
| 绝缘电阻 | ≥ 100 MΩ*km (20 °C时) |
| 额定电压，电缆 | 300 V |
| 测试电压 | 2500 V |
| 最小弯曲半径，固定式安装 | 52 mm |
| 最小弯曲半径，移动式安装 | 52 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 2000000， 弯曲半径: 52 mm， 横向轨迹: 5 m， 横向速度: 3 m/s |
| 环境温度（运行） | -25 °C ... 80 °C (电缆，固定式安装) |
| -5 °C ... 80 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP67 |
| 环境温度（运行） | -25 °C ... 90 °C (针式/孔式) |
| -20 °C ... 80 °C (阀连接器) | |
| 电缆，固定式安装 | |
| 电缆，活动式安装 | |
