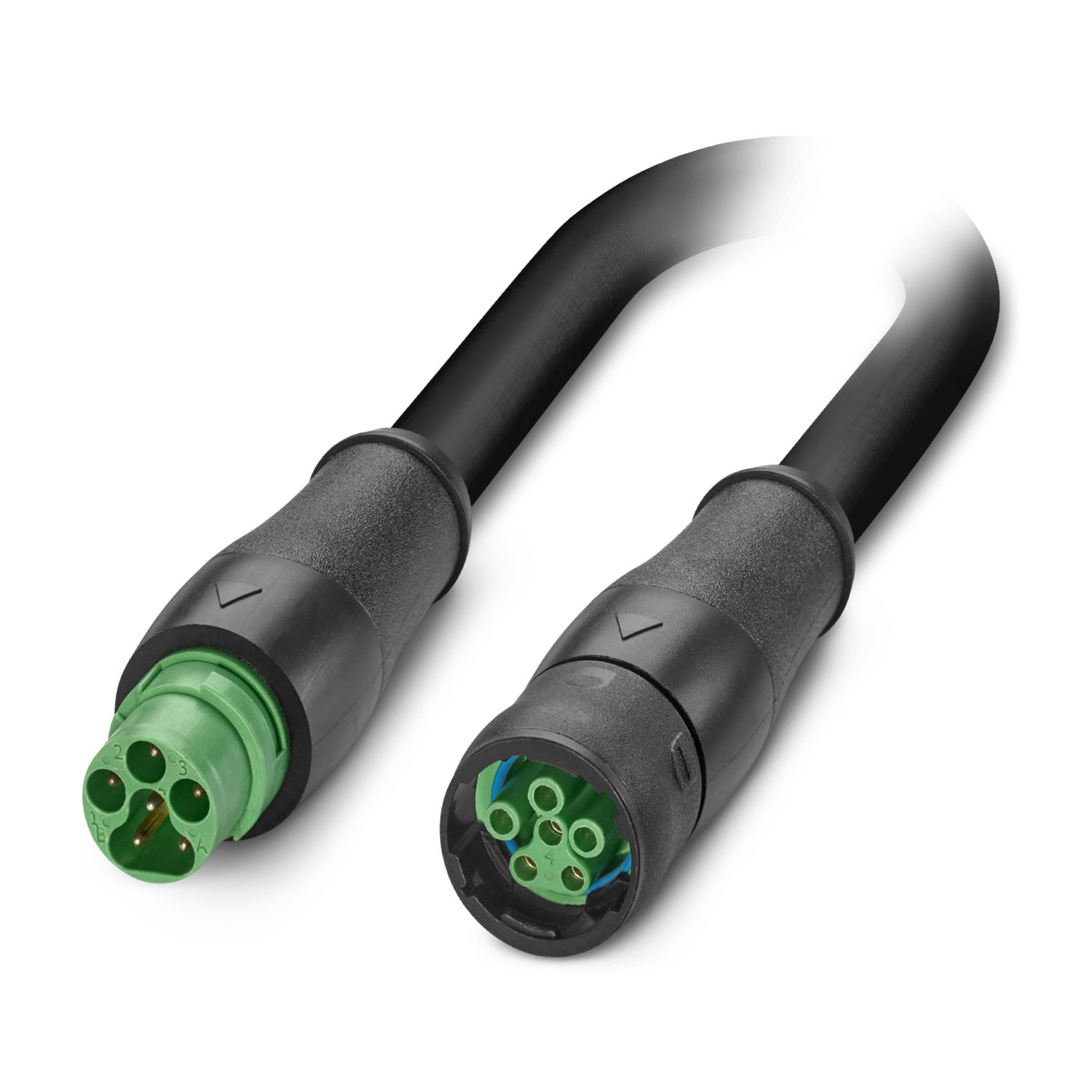

SAC-6P-S15MS/ 0,3-PUR/S15FS PE
-
电源线
1514502
电源线，6-位置，PUR 无卤素，黑色，插头 直头 尺寸15 卡口锁，与 孔式 直头 尺寸15 卡口锁，电缆长度: 0.3 m，适用于最高16 A/600 V的交流电
产品详情
| 产品类型 | 电源电缆 |
| 应用 | 电源 |
| 位数 | 6 |
| 屏蔽 | 无 |
| 绝缘特性 | |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | V0 |
| 夹具本体材料 | PUR |
| 接触件材料 | CU合金 |
| 材料接触表面 | Ag |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 不可用 |
| 外护套，材料 | PUR |
| 导线材料 | 铜质绞合线 |
| 额定电压 UN | 600 V AC (电源) |
| 63 V (信号) | |
| 额定电流IN | 16 A (电源) |
| 10 A (信号) | |
| 最大导线电阻 | 7.98 Ω/m |
| 机械参数 | |
| 最大折弯次数 | 5000000 |
| 连接1 | |

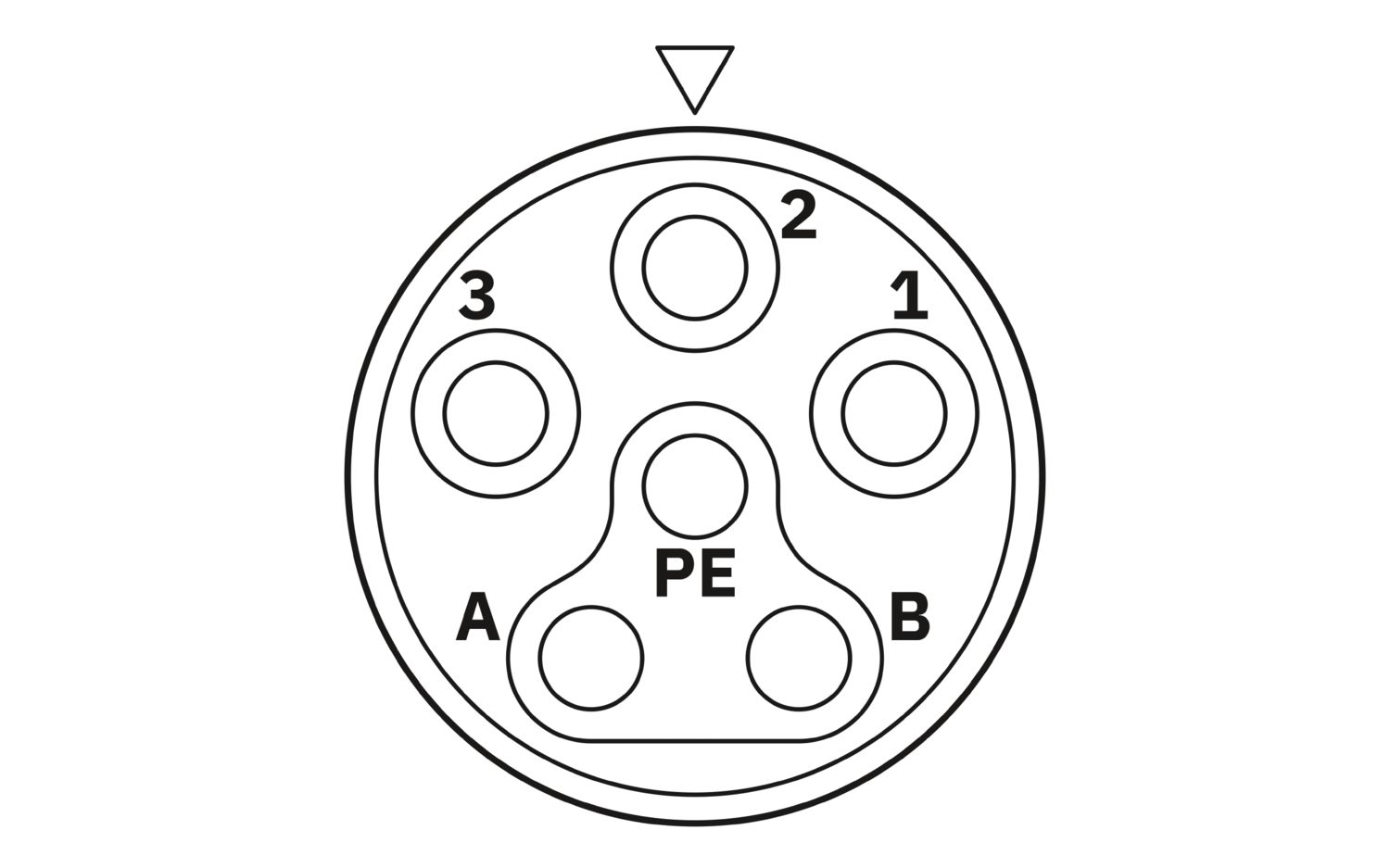

| 类型 | 插头 直头 尺寸15 卡口锁 |
| 位数 | 6 |
| 锁定类型 | 卡口锁 |
| 连接2 | |

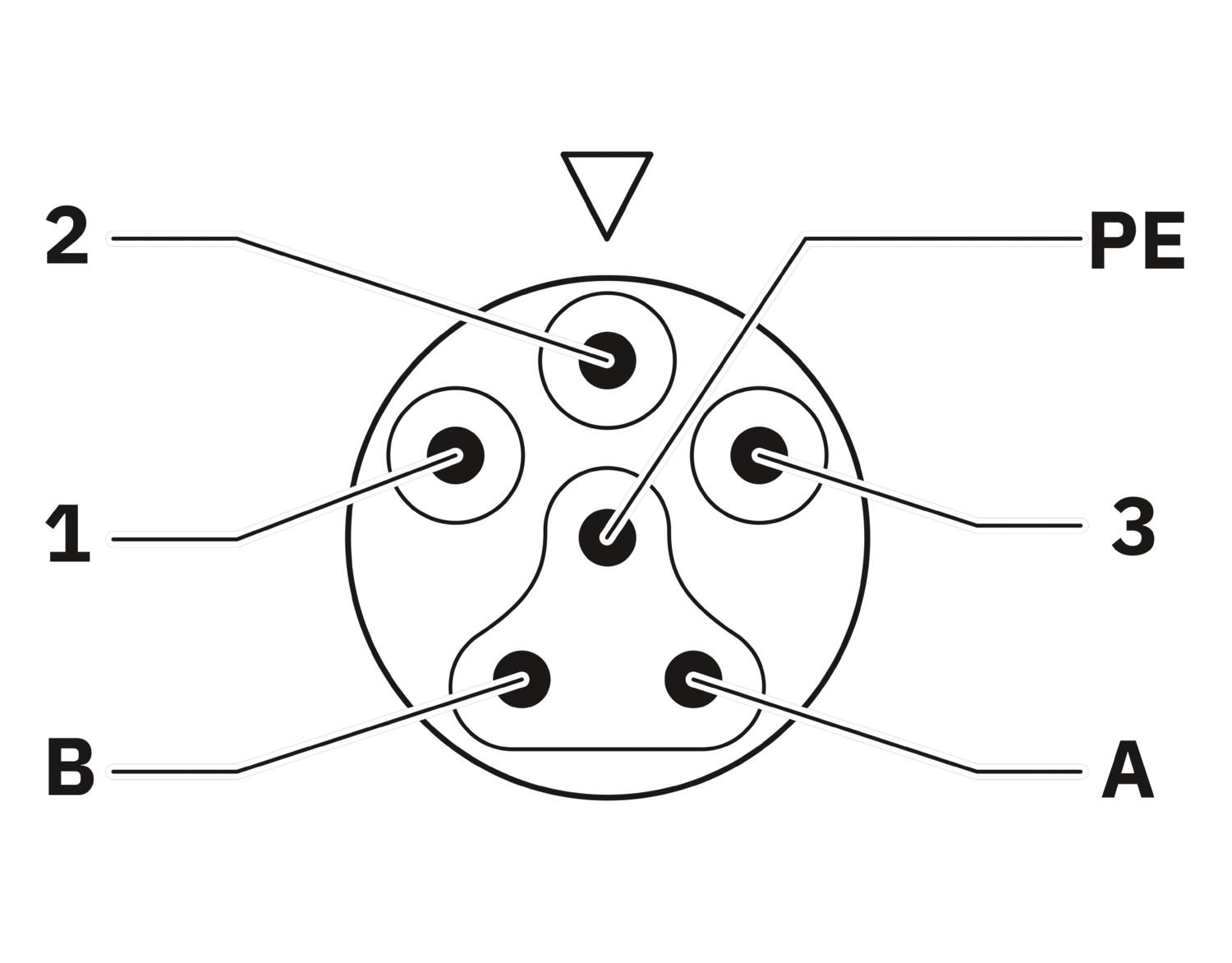

| 类型 | 孔式 直头 尺寸15 卡口锁 |
| 位数 | 6 |
| 锁定类型 | 卡口锁 |
| 电缆长度 | 0.3 m |
| 无卤素PUR黑色 [PUR] | |
| 位数 | 6 |
| 屏蔽 | 无 |
| 光缆类型 | 无卤素PUR黑色 [PUR] |
| AWG电源 | 14 |
| 导线横截面 | 6x 2.5 mm² |
| 线径，包括绝缘层 | 2.85 mm ±5 % |
| 电缆外径 | 10.50 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黑色 |
| 导线材料 | 铜质绞合线 |
| 单股线，材料 | PP |

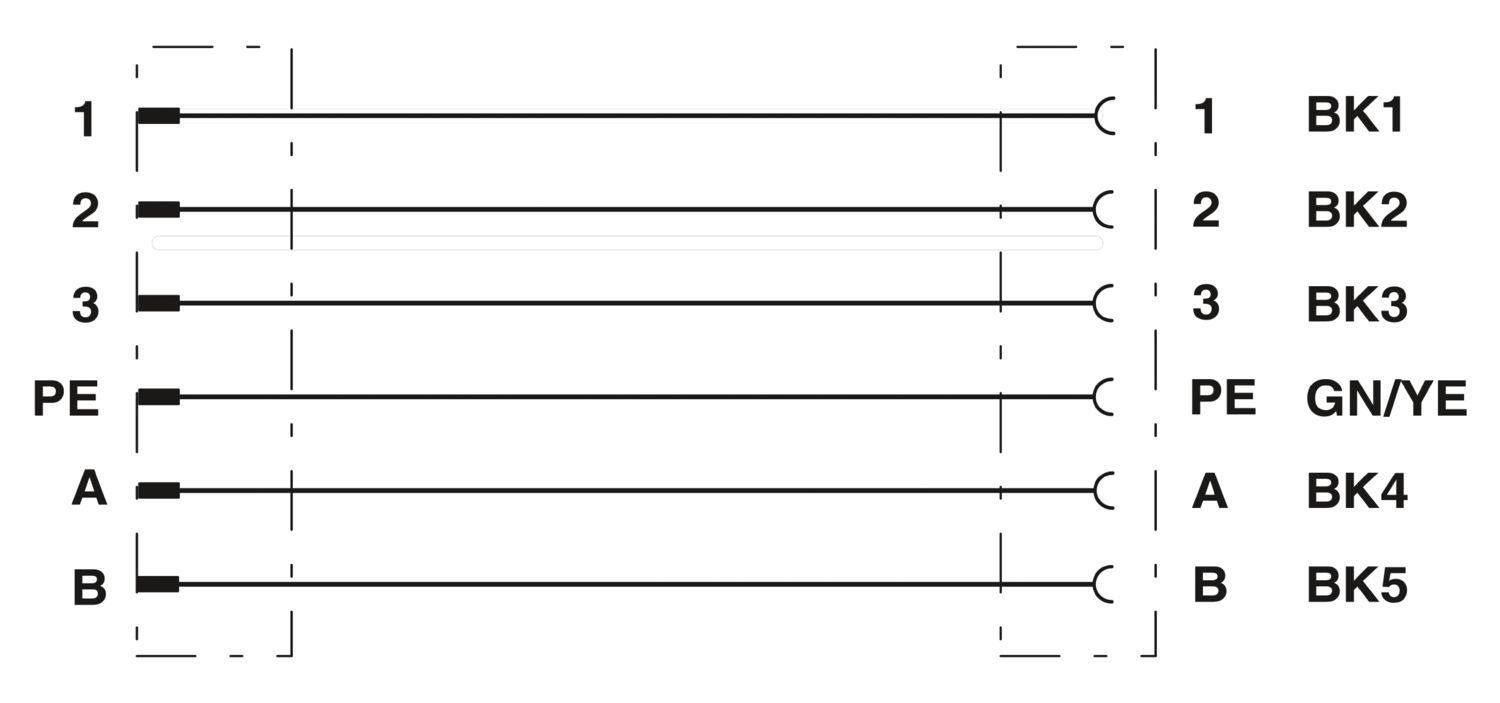

| 单线，颜色 | 黑色1、黑色2、黑色3、黑色4、黑色5、黄绿相间 |
| 厚度，绝缘 | 线芯绝缘 |
| 总绞线 | 6根电缆，绞合在填充件上 |
| 最大导线电阻 | 最大 7.98 Ω/m |
| 额定电压，电缆 | ≤ 1000 V |
| 测试电压 | ≥ 10000 V |
| 最小弯曲半径，固定安装 | 7,5 x D |
| 最小弯曲半径，活动安装 | 10 x D |
| 最小弯曲半径，固定式安装 | 79 mm |
| 最小弯曲半径，移动式安装 | 105 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 5000000， 弯曲半径: 79 mm， 横向速度: 3.3 m/s， 加速度: 5 m/s² |
| 环境温度（运行） | -50 °C ... 80 °C (电缆，固定式安装) |
| -25 °C ... 80 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 (已插入情况下) | |
| 环境温度（运行） (孔式连接器/针式连接器) | -30 °C ... 85 °C (针式/孔式) |
| 标准/规格 | IEC 61076-2-116 |
| 订货号 | 1514502 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | AF1CDQ |
| 产品关键代码 | AF1CDQ |
| GTIN | 4063151978525 |
| 单件重量（含包装） | 161.3 g |
| 单件重量（不含包装） | 22.22 g |
| 原产地 | DE |
ECLASS
| ECLASS-13.0 | 27060327 |
ETIM
| ETIM 9.0 | EC001855 |
| EU RoHS | |
| 符合《欧盟RoHS物质指令要求》 | 是 |
| 已知的豁免条款 | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
|
| EU REACH SVHC | |
| 《REACH候选物质注释》（CAS编号） | Lead （CAS编号: 7439-92-1） |
| SCIP | 2b89256e-c927-42dc-a116-0e4c7e1c6c3f |
优势
采用特殊编码，可防插错
