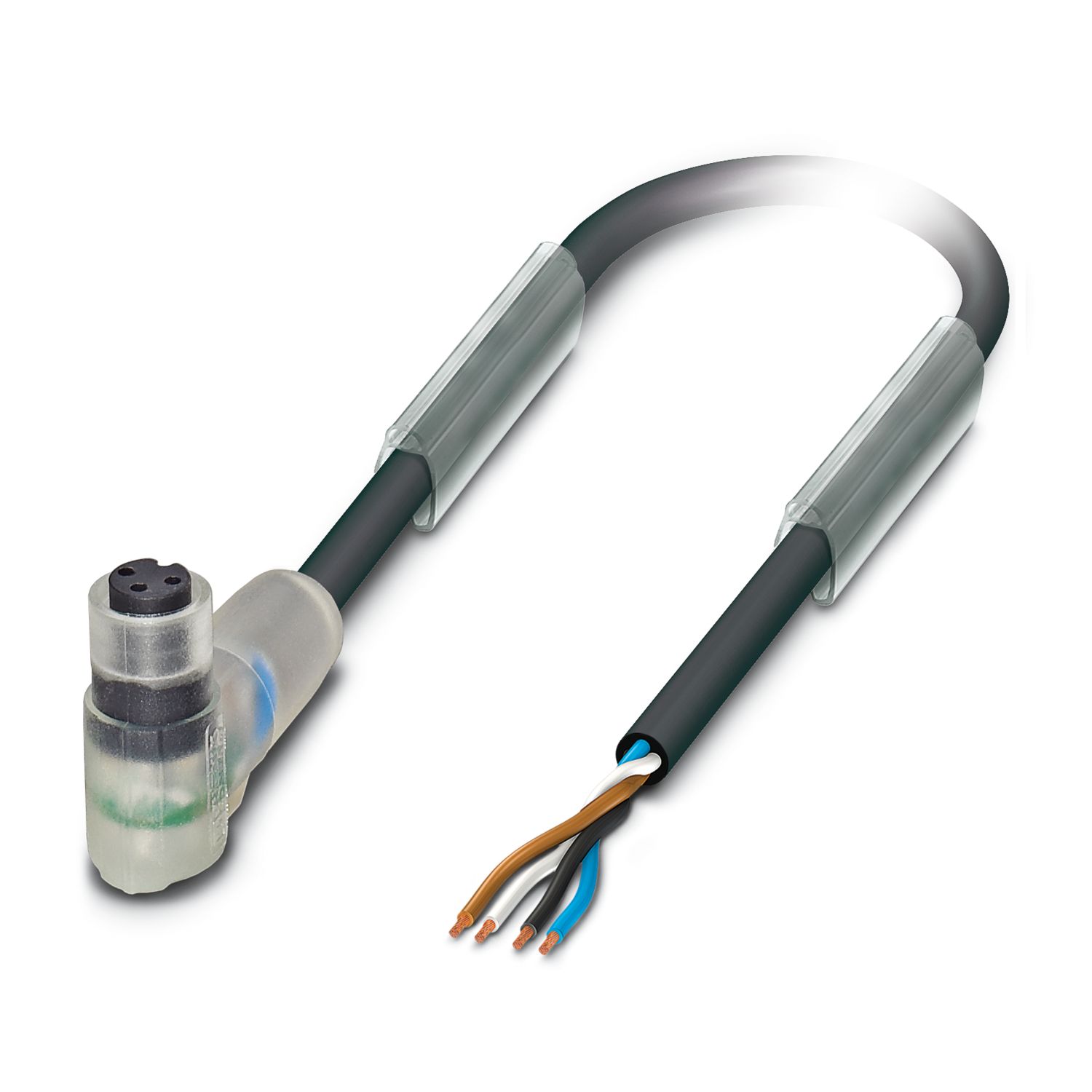

SAC-3P-M 8SIFR-2L/.../... - 传感器/执行器电缆 - 1513402

产品详情

技术数据

产品属性

产品类型	传感器/执行器电缆
应用	标准
	机械手和电缆拖链
位数	3
出线口编号	1
屏蔽	无
编码	A
绝缘特性
过电压类别	II
污染等级	3

材料规格

阻燃等级，符合UL 94	HB
密封材料	NBR
夹具本体材料	TPU，阻燃性高，具自熄灭性质
接触件材料	CuSn
材料接触表面	Ni/Au
接触件载体材料	TPU GF
螺钉连接材料	不可用

电气特性

绝缘电阻	≥ 100 MΩ
额定电压 U_N	24 V DC
额定电流I_N	4 A
测试电压	1500 V

机械特性

机械参数
插／拔周期	≥ 100

信号处理

状态显示	2只LED
状态显示	有

连接器

连接1
类型	自由出线
连接2

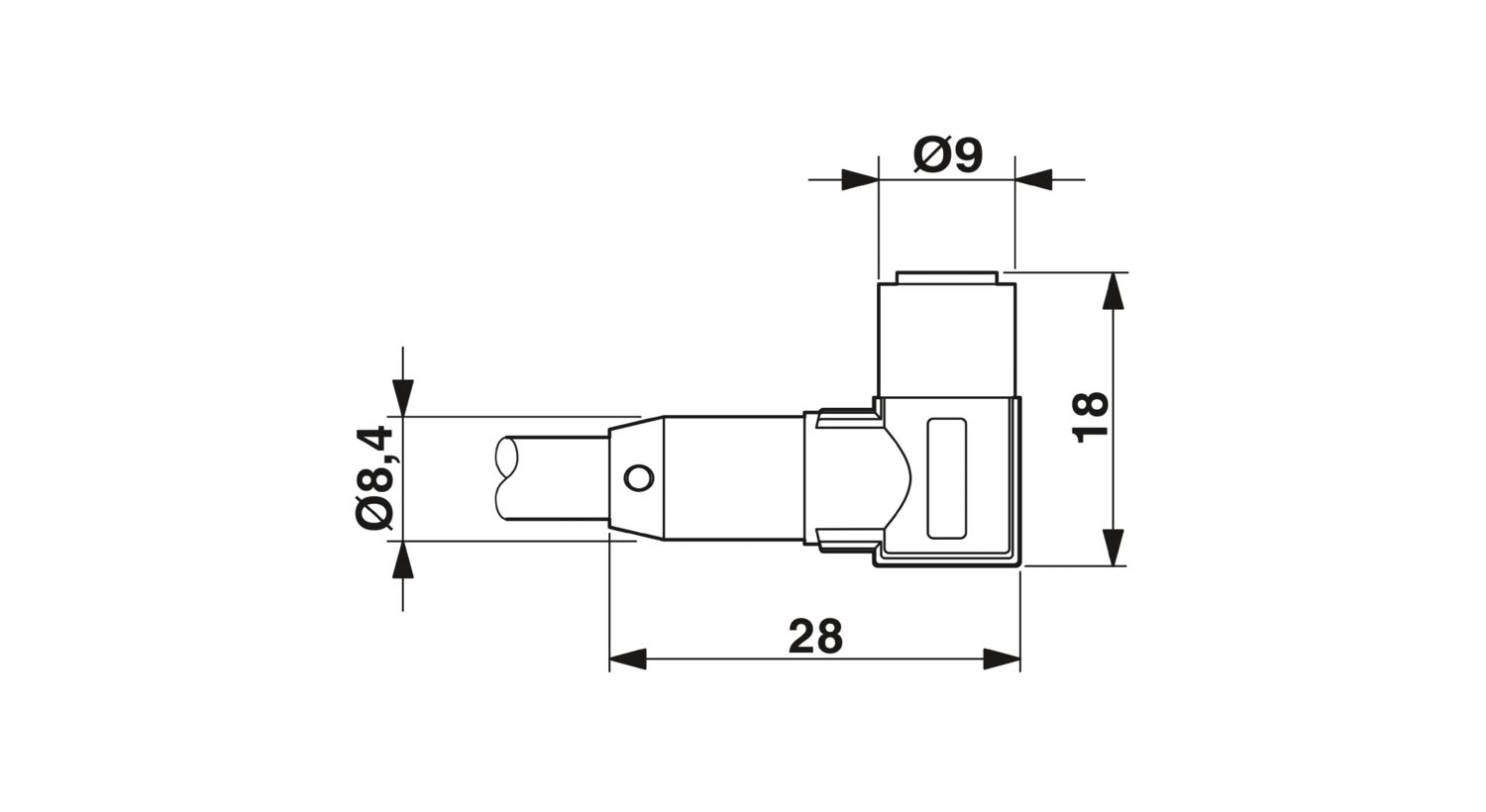

类型	孔式弯头 M8 Snap-in
位数	3
锁定类型	Snap-in
防插错编码类型	A

电缆/电线

电缆长度	自由输入 (0.2 ... 40.0 m)
无卤素PUR黑色 [PUR]
电缆重量	18 kg/km
UL AWM	20549 / 10493 (80°C/300 V)
位数	3
屏蔽	无
光缆类型	无卤素PUR黑色 [PUR]
光缆类型		无卤素PUR黑色 PUR
导线结构信号线	32x 0.10 mm
AWG，信号线	24
导线横截面	3x 0.25 mm² (信号线路)
线径，包括绝缘层	1.17 mm ±0.02 mm
电缆外径	3.60 mm ±0.15 mm
外护套，材料	PUR
外护套，颜色	黑-灰色 RAL 7021
导线材料	铜质绞合线
导线绝缘材料	PP
单线，颜色	棕色、蓝色、黑色
厚度，绝缘	≥ 0.21 mm (线芯绝缘)
厚度，外部护套	大约 0.50 mm
总绞线	3线，绞合
绞线长度，总绞线	40 mm
最大导线电阻	≤ 78 Ω/km (20 °C时)
绝缘电阻	≥ 100 GΩ*km (20 °C时)
额定电压，电缆	≤ 300 V
测试电压	≥ 3000 V
最小弯曲半径，固定式安装	18 mm
最小弯曲半径，移动式安装	36 mm
动态负载能力（弯曲）	最大折弯次数: 10000000，弯曲半径: 44 mm，横向轨迹: 10 m，横向速度: 3 m/s，加速度: 10 m/s²
动态负载能力（扭转）	扭矩: ±180 °/m，扭转循环: ≥2000000，扭转频率: 35 次/分钟
无卤素	符合DIN VDE 0472 第 815 章
阻燃	符合 UL 758/1581 FT2 标准
阻燃		DIN EN 60332-2-2 (20 s)
阻油性	符合DIN EN 60811-2-1标准
其它防护功能	防水解，防细菌腐蚀
		好的抗酸，碱溶液及溶剂性
		耐盐水
		部分抗紫外线 (符合DIN EN ISO 4892-2-A标准)
特殊性质	可用于拖链
		不含硅酮
		不带影响油漆涂层的物质
环境温度（运行）	-40 °C ... 80 °C (电缆，固定式安装)
环境温度（运行）		-25 °C ... 80 °C (电缆，活动式安装)
黄色无卤素PUR [240]
电缆重量	24 kg/km
UL AWM	20549
位数	3
屏蔽	无
光缆类型	黄色无卤素PUR [240]
光缆类型		黄色无卤素PUR 240
导线结构信号线	32x 0.10 mm
AWG，信号线	24
导线横截面	3x 0.25 mm² (信号线路)
线径，包括绝缘层	1.17 mm ±0.02 mm
电缆外径	4.40 mm ±0.15 mm
外护套，材料	PUR
外护套，颜色	黄色
导线材料	铜质绞合线
导线绝缘材料	PP
单线，颜色	棕色、蓝色、黑色
厚度，绝缘	≥ 0.21 mm
厚度，外部护套	大约 0.90 mm
总绞线	3线，绞合
绞线长度，总绞线	40 mm
最大导线电阻	78 Ω/km (20 °C时)
绝缘电阻	≥ 1 GΩ*km (20 °C时)
额定电压，电缆	≤ 300 V AC
测试电压	≥ 3000 V AC (火花测试)
最小弯曲半径，固定安装	5 x D
最小弯曲半径，活动安装	10 x D
最小弯曲半径，固定式安装	22 mm
最小弯曲半径，移动式安装	44 mm
动态负载能力（弯曲）	最大折弯次数: 4000000，弯曲半径: 10 x D，横向轨迹: 10 m，横向速度: 3 m/s，加速度: 10 m/s²
无卤素	符合DIN VDE 0472 第 815 章
无卤素		符合EN 50267-2-1
阻燃	符合 UL 758/1581 FT2 标准
阻油性	符合DIN EN 60811-2-1标准，100°C时为168小时
阻油性		根据 UL 758，60 °C 时 168 h
其它防护功能	防水解，防细菌腐蚀
		耐盐水
		耐磨损
		粘合性低
环境温度（运行）	-40 °C ... 80 °C (电缆，固定式安装)
环境温度（运行）		-25 °C ... 80 °C (电缆，活动式安装)
无卤素PUR，橙色 [180]
电缆重量	24 kg/km
UL AWM	20549
位数	3
屏蔽	无
光缆类型	无卤素PUR，橙色 [180]
光缆类型		无卤素PUR，橙色 180
导线结构信号线	32x 0.10 mm
AWG，信号线	24
导线横截面	3x 0.25 mm² (信号线路)
线径，包括绝缘层	1.17 mm ±0.02 mm (信号线路)
电缆外径	4.40 mm ±0.15 mm
外护套，材料	PUR
外护套，颜色	橙色 RAL 2003
导线材料	铜质绞合线
导线绝缘材料	PP
单线，颜色	棕色、蓝色、黑色
厚度，绝缘	≥ 0.21 mm (线芯绝缘)
厚度，绝缘		大约 0.90 mm (电缆外部保护层)
总绞线	3线，绞合
最大导线电阻	最大 78 Ω/km (20 °C时)
绝缘电阻	≥ 10 GΩ*km (20 °C时)
额定电压，电缆	≤ 300 V
测试电压	≥ 3000 V
最小弯曲半径，固定式安装	22 mm
最小弯曲半径，移动式安装	44 mm
动态负载能力（弯曲）	最大折弯次数: 4000000，弯曲半径: 44 mm，横向轨迹: 10 m，横向速度: 3 m/s，加速度: 10 m/s²
无卤素	符合DIN VDE 0472 第 815 章
阻燃	符合DIN UL 20549标准
阻燃		符合 UL 758/1581 FT2 标准
阻油性	符合DIN EN 60811-2-1标准
其它防护功能	防水解，防细菌腐蚀
其它防护功能		耐盐水
环境温度（运行）	-40 °C ... 80 °C (电缆，固定式安装)
环境温度（运行）		-25 °C ... 80 °C (电缆，活动式安装)
无卤素PUR，灰色 [280]
电缆重量	18 kg/km
UL AWM	20549 / 10493 (80°C/300 V)
位数	3
屏蔽	无
光缆类型	无卤素PUR，灰色 [280]
光缆类型		无卤素PUR，灰色 280
导线结构信号线	32x 0.10 mm
AWG，信号线	24
导线横截面	3x 0.25 mm²
线径，包括绝缘层	1.17 mm ±0.02 mm
电缆外径	3.60 mm ±0.15 mm
外护套，材料	PUR
外护套，颜色	灰色 RAL 7001
导线材料	铜质绞合线
导线绝缘材料	PP
单线，颜色	棕色、蓝色、黑色
厚度，绝缘	≥ 0.21 mm (线芯绝缘)
厚度，外部护套	大约 0.50 mm
总绞线	3线，绞合
绞线长度，总绞线	40 mm
最大导线电阻	≤ 78 Ω/km (20 °C时)
绝缘电阻	≥ 100 GΩ*km (20 °C时)
额定电压，电缆	≤ 300 V
测试电压	≥ 3000 V
最小弯曲半径，固定式安装	18 mm
最小弯曲半径，移动式安装	36 mm
动态负载能力（弯曲）	最大折弯次数: 10000000，弯曲半径: 44 mm，横向轨迹: 10 m，横向速度: 3 m/s，加速度: 10 m/s²
无卤素	符合DIN VDE 0472 第 815 章
阻燃	符合 UL 758/1581 FT2 标准
阻燃		DIN EN 60332-2-2 (20 s)
阻油性	符合DIN EN 60811-2-1标准
其它防护功能	防水解，防细菌腐蚀
		好的抗酸，碱溶液及溶剂性
		耐盐水
		部分抗紫外线 (符合DIN EN ISO 4892-2-A标准)
特殊性质	可用于拖链
		不含硅酮
		不带影响油漆涂层的物质
环境温度（运行）	-40 °C ... 80 °C (电缆，固定式安装)
环境温度（运行）		-25 °C ... 80 °C (电缆，活动式安装)
灰色，高柔性PUR [800]
注意事项	该电缆的外护套极其坚固，因此只能以5 cm的增量步距为其剥线。
电缆重量	24 kg/km
UL AWM	20549
位数	3
屏蔽	无
光缆类型	灰色，高柔性PUR [800]
光缆类型		灰色，高柔性PUR 800
导线结构信号线	32x 0.10 mm
AWG，信号线	24
导线横截面	3x 0.25 mm² (信号线路)
线径，包括绝缘层	1.2 mm ±0.05 mm (信号线路)
电缆外径	4.30 mm ±0.2 mm
外护套，材料	PUR
外护套，颜色	灰色 RAL 7001
导线材料	铜质绞合线
导线绝缘材料	PP
单线，颜色	棕色、蓝色、黑色
总绞线	3线，绞合
最大导线电阻	大约 76 Ω/km
绝缘电阻	≥ 20 MΩ*km
额定电压，电缆	300 V
测试电压	2000 V
最小弯曲半径，固定安装	4 x D
最小弯曲半径，活动安装	7,5 x D
最小弯曲半径，固定式安装	18 mm
最小弯曲半径，移动式安装	33 mm
动态负载能力（弯曲）	最大折弯次数: 10000000，弯曲半径: 7,5 x D，横向轨迹: 5 m，横向速度: 3.3 m/s，加速度: 5 m/s²
动态负载能力（弯曲）		最大折弯次数: 15000000，弯曲半径: 50 mm，横向轨迹: 0.9 m，横向速度: 5 m/s，加速度: 30 m/s²
动态负载能力（扭转）	扭矩: ±360 °/m，扭转循环: 1000000，扭转频率: 35 次/分钟
无卤素	符合DIN VDE 0472 第 815 章
阻燃	符合 UL 758/1581 FT2 标准
阻油性	符合DIN EN 60811-2-1
其它防护功能	好的抗酸，碱溶液及溶剂性
其它防护功能		不含硅酮
特殊性质	电缆护套焊接可耐火花、可回收、亚光、低附着力、耐磨、阻燃，以及自熄
		不含硅和镉
		不带影响油漆涂层的物质
环境温度（运行）	-40 °C ... 80 °C (电缆，固定式安装)
环境温度（运行）		-25 °C ... 80 °C (电缆，活动式安装)

环境和真实条件

环境条件
保护等级	IP65
	IP67
	IP68
环境温度（运行） (孔式连接器/针式连接器)	-25 °C ... 90 °C (针式/孔式)

标准和规范

标准标识	M8针式插头连接器
标准/规格	IEC 61076-2-104

商业数据

订货号	1513402
包装单位	1 pc
最小订货量	1 pc
注意	定制（不可退回）
销售关键代码	AF1BBA
产品关键代码	AF1BBA
单件重量（含包装）	286 g
单件重量（不含包装）	286 g
原产地	PL

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
keine
	24 V	4 A

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
keine
	24 V	4 A

产品环境合规性

ECLASS-13.0	27060311
ECLASS-15.0	27060311

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
