ELR W3/ 9-500
-
换向负载继电器
2964186

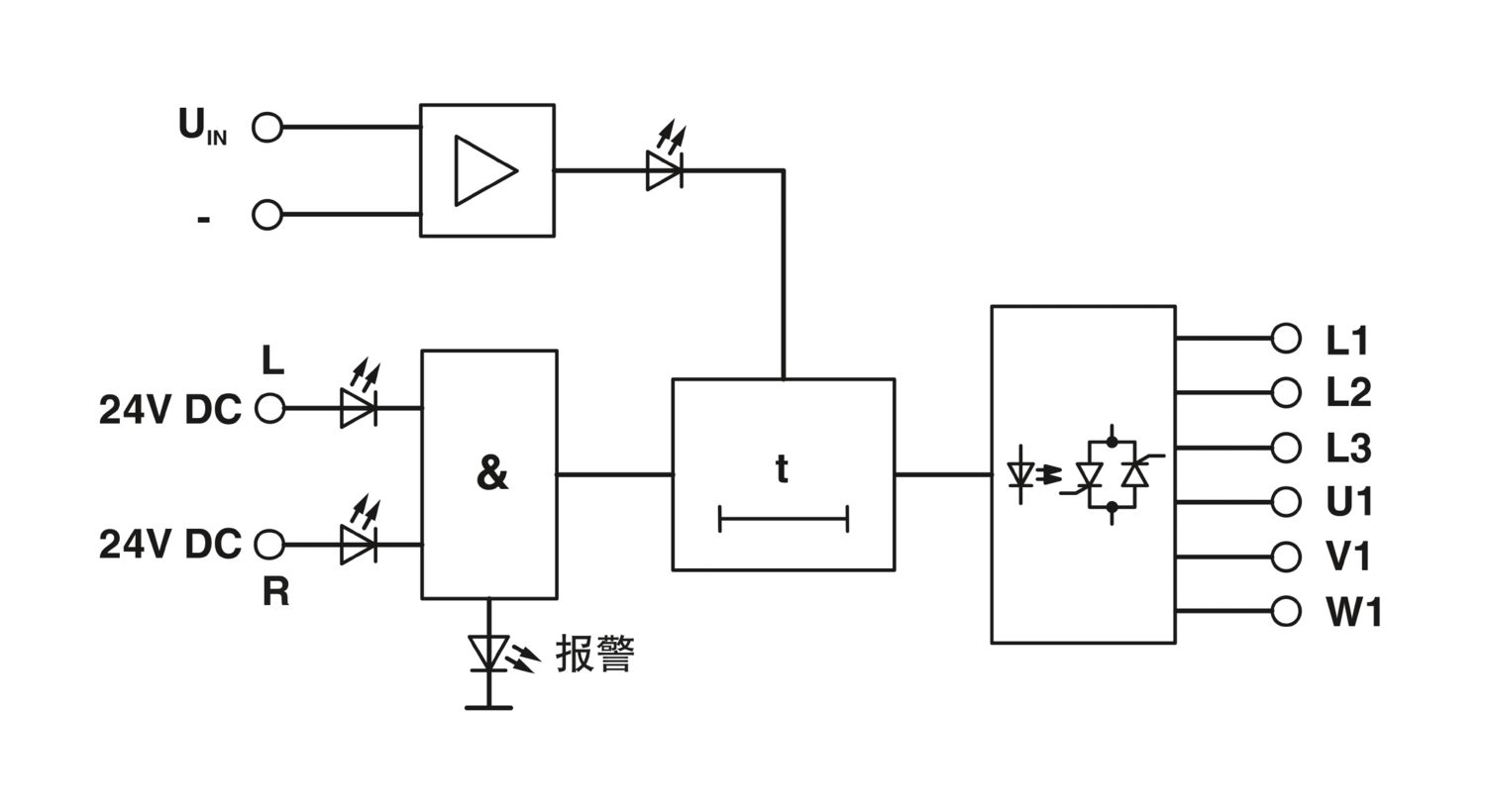

电子换向负载继电器，用于直接驱动三相设备，带指示灯和保护电路，输出： 110-550 V AC/3 x 9 A
产品详情
| 使用限制 | |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 产品类型 | 固态接触器 |
| 操作模式 | 100%工作因数 |
| 相数 | 3 |
| 额定条件下的最大功耗 | 13.5 W |
| 主电源类型 | 3相 |
| 测试电压 (输入/输出) | 2.5 kV (50 Hz, 60 s) |
| 反向频率 | ≤ 10 Hz (cosφ=0.5时) |
| 控制 | |
| 输入名称 | 控制输入右侧/左侧 |
| 静态电流 | 40 mA |
| 额定操作电压UC | 24 V DC |
| 触发电压范围 | 19.2 V DC ... 30 V DC |
| UC的电压范围 | 0.8 ... 1.25 |
| 0.8 ... 1.25 | |
| 额定操作电流IC | 7.5 mA |
| 正常负载下的反应时间 | 50 ms |
| 50 ms | |
| 保护电路 | 极性保护; 极性保护二极管 |
| 电涌保护 | |
| 工作电压显示 | 绿色LED |
| 错误指示 | 红色LED |
| 状态显示 | LED (黄色) |
| 转换频率 | < 10 Hz (cosφ>0.5时) |
| 切换时间RL/LL（打开时间） | 20 ms |
| 交流输出 | |
| 额定工作电压Ue | 500 V AC |
| 工作电压范围 | 110 V AC ... 550 V AC |
| 峰值静态电压 | 1200 V |
| 干线频率 | 50 Hz |
| 60 Hz | |
| 负载电流范围 | 150 mA ... 9 A (参见衰减曲线) |
| 漏电流 | 典型值 7 mA |
| 残压 | 典型值 1.5 V |
| 电涌电流 | 230 A (tp = 10 ms，25 °C時) |
| 最大负载值 | 265 A2s |
| 保护电路 | RC元件; RC元件 |
| 电涌保护 | |
| 过电压保护 | > 910 V |
| 控制回路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 10 |
| 负载电路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 10 |
| 宽度 | 62 mm |
| 高度 | 84 mm |
| 深度 | 110 mm |
| 颜色 | 绿色 (RAL 6021) |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 60 °C |
| 环境温度（存放/运输） | -20 °C ... 70 °C |
| 供电回路间的电气间隙和爬电距离 | |
| 标准/规程 | EN 50178 |
| EMC规定 | |
| 标准/规程 | EN 61000-6-2 |
| EN 61000-6-4 | |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 排列间隔>20 mm |
| 安装位置 | 垂直（水平DIN导轨） |
| 订货号 | 2964186 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | DK6841 |
| 产品关键代码 | DK6841 |
| 目录页面 | 页码190 (IF-2011) |
| GTIN | 4017918099398 |
| 单件重量（含包装） | 778.5 g |
| 单件重量（不含包装） | 662.22 g |
| 原产地 | DE |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| 符合《欧盟RoHS物质指令要求》 | 是 |
| 已知的豁免条款 | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
|
| EU REACH SVHC | |
| 《REACH候选物质注释》（CAS编号） | Lead （CAS编号: 7439-92-1） |
| SCIP | 8e03b027-f4a9-4108-8486-0785cf68b14e |
优势
高开关频率
无噪声，无磨损切换，最大可达500 V AC/9 A
输入和输出保护回路
有LED显示向前和向后、工作电压和不允可的操作
