PSI-REP-CNET
-
中继器
2313737
用于电气隔离并提高DeviceNet可用范围的模块化分段耦合器，数据传输速率最高达5 Mbps，4端隔离，可安装在DIN导轨上，24 V DC电源
产品详情
| 使用限制 | |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 产品类型 | Interface接口转换器 |
| MTTF | 1856 年数 (SN 29500标准，温度25°C，占空比21%) |
| 837 年数 (SN 29500标准，温度40°C，占空比34.25%) | |
| 345 年数 (SN 29500标准，温度40°C，占空比100%) | |
| MTBF | 1187 年数 (Telcordia标准，温度25°C，21%运作周期（一周5天，一天8小时）) |
| 254 年数 (Telcordia标准，温度40°C，34.25%运作周期（一周5天，一天12小时）) |
| 电隔离 | VCC // CNET // CNET |
| 额定条件下的最大功耗 | 0.91 W |
| 测试电压数据接口／电源 | 1.5 kVrms (50 Hz，1 min) |
| 电源 | |
| 电源电压范围 | 18 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子) |
| 额定供电电压 | 24 V DC |
| 典型电流耗量 | 38 mA (24 V DC) |
| 最大电流耗量 | 65 mA |
| ≤ 2 A (在连接站点中运行时，通过DIN导轨连接器) | |
| 功能 | |
| 诊断和状态指示灯 | 端口A（模块状态指示器），端口B（模块状态指示器） |
| 切换 | |
| 输出名称 | 继电器输出 |
| 输出数目 | 1 |
| 触点类型 | N/O触点 |
| 最小切换电压 | 18 V DC |
| 最大切换电压 | 30 V DC |
| 限制连续电流 | 500 mA |
| 电源 | |
| 紧固扭矩 | 0.56 Nm ... 0.79 Nm |
| 位失真，输入 | ± 35 % |
| 位失真输出 | < 6.25 % |
| 信号 | ControlNet™ |
| 数据: 符合EN 50170的ControlNet接口 | |
| 串行传输率 | 5 Mbps |
| 连接方式 | BNC 75 Ω |
| 传输长度 | ≤ 1000 m |
| 柔性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 刚性导线最小横截面 | 0.2 mm² |
| 最大导线横截面AWG | 14 |
| 最小导线横截面AWG | 24 |
| 文件格式／编码 | 串口异步 UART/NRZ |
| 数据: 符合EN 50170的ControlNet接口 | |
| 串行传输率 | 5 Mbps |
| 连接方式 | BNC 75 Ω |
| 传输长度 | ≤ 1000 m |
| 柔性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 刚性导线最小横截面 | 0.2 mm² |
| 最大导线横截面AWG | 14 |
| 最小导线横截面AWG | 24 |
| 文件格式／编码 | 串口异步 UART/NRZ |
| 尺寸图 |
|
| 宽度 | 35 mm |
| 高度 | 108 mm |
| 深度 | 117 mm |
| 颜色 (外壳) | 绿色 (RAL 6021) |
| 标识材料 (壳体) | PA 6.6-FR |
| 符合EN 60068-2-6/IEC 60068-2-6抗振标准 | : 5g，10 ... 150 Hz, 2.5 h, XYZ方向 |
| 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 | : 15g，11 ms，半正弦冲击脉冲 |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 海拔 | ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
| 允许湿度（运行） | 30 % ... 95 % (无冷凝) |
| CE | |
| 证书 | CE合规 |
| ATEX | |
| 标识 | II 3 G Ex nA IIC T4 Gc X |
| 注意 | 请遵守文档中的特殊安装说明！ |
| UL，美国 / 加拿大 | |
| 标识 | 508 Listed |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 抗干扰 | EN 61000-6-2 |
| 噪音排放 | |
| 标准/规范 | EN 55011 |
| 静电放电 | |
| 标准/规程 | EN 61000-4-2 |
| 静电放电 | |
| 触点放电 | ± 6 kV |
| 空气放电 | ± 8 kV |
| 备注 | 标准 B |
| 高频电磁场 | |
| 标准/规程 | EN 61000-4-3 |
| 高频电磁场 | |
| 频率范围 | 80 MHz ... 3 GHz |
| 电场强度 | 10 V/m |
| 备注 | 标准 A |
| 快速瞬态（脉冲） | |
| 标准/规程 | EN 61000-4-4 |
| 快速瞬态（脉冲） | |
| 输入 | ± 2 kV |
| 信号 | ± 2 kV |
| 备注 | 标准 B |
| 电涌电流负载（电涌） | |
| 标准/规程 | EN 61000-4-5 |
| 电涌电流负载（电涌） | |
| 输入 | ± 0.5 kV |
| 信号 | ± 1 kV |
| 备注 | 标准 B |
| 传导干扰 | |
| 标准/规程 | EN 61000-4-6 |
| 传导干扰 | |
| 备注 | 标准 A |
| 电压 | 10 V |
| 辐射干扰 | |
| 标准/规程 | EN 55011 |
| 备注 | A类，工业应用场合 |
| 标准 | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 无影响涂层的物质 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央标准 |
| 安装类型 | DIN导轨安装 |

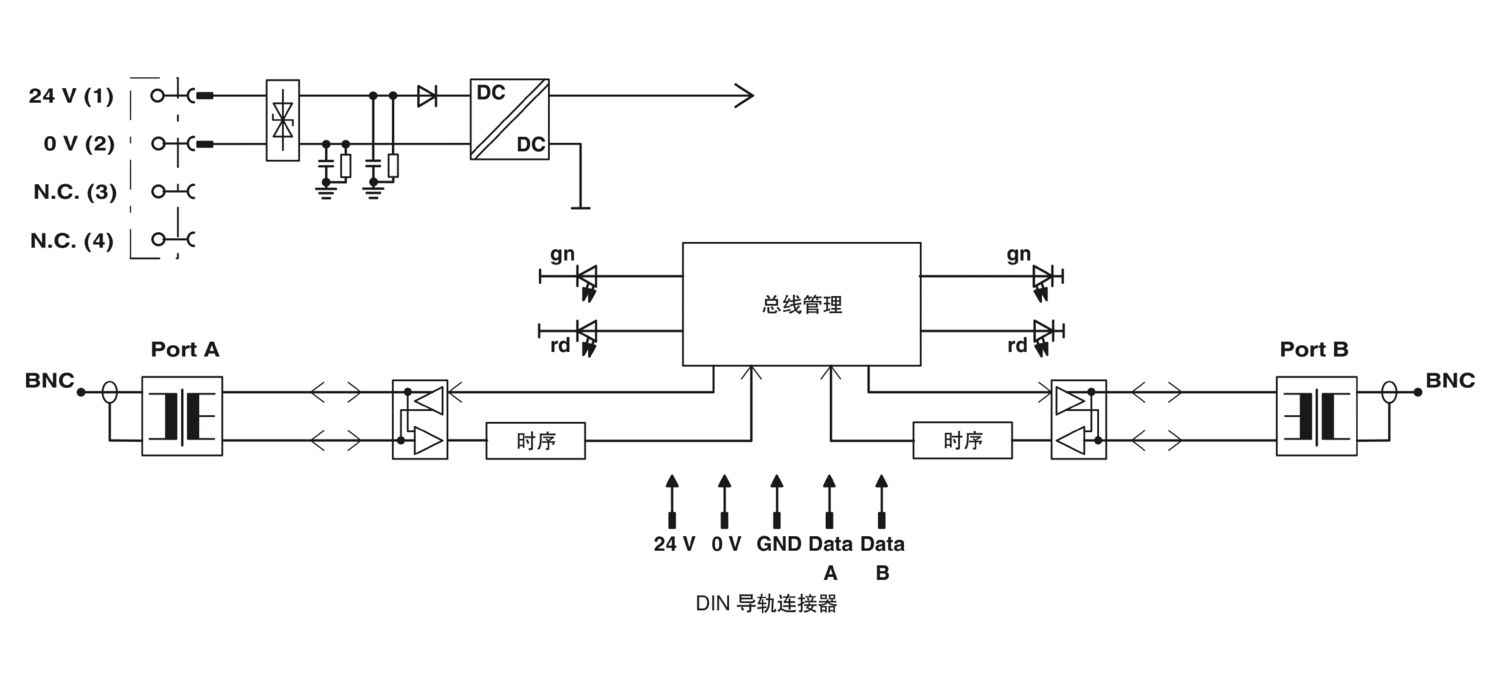

优势
位数重定时，用于设备的无限层叠
经认证可用于2区
通过DIN导轨连接器进行电源电压和数据信号的路径铺设
所有连接均可通过BNC连接器或一个COMBICON插拔式连接器进行连接
可使用DIN导轨连接器以模块化方式与PSI-MOS FO转换器相连接
所有接口之间的高等级电气隔离（ControlNet（A） // ControlNet（B） // 电源 // DIN导轨连接器）
通过备选系统电源装置为冗余电源供电
