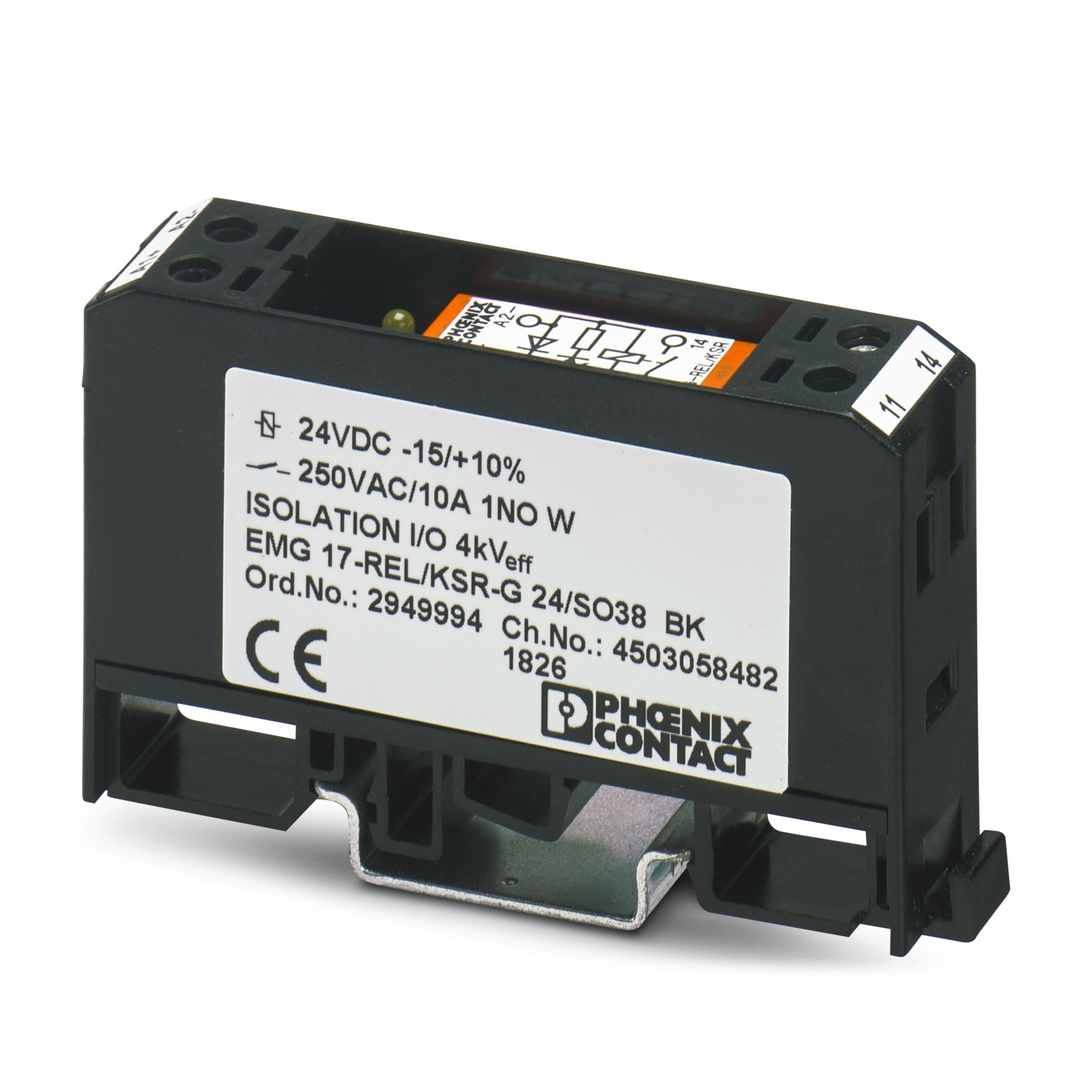

EMG 17-REL/KSR-G 24/SO38 BK - 继电器
EMG 17-REL/KSR-G 24/SO38 BK
-
继电器
2949994
继电器模块，耐受高启动电流，焊接有继电器插头，触点（AgSnO
2
+ 容性WO）： 中型到大型负载，1个常开触点，输入电压24V DC，最大启动电流80A
产品详情
展开全部
折叠全部
技术数据
产品属性
产品类型
继电器模块
应用
大冲击电流
机械寿命
约 10
7
开关次数
绝缘特性
绝缘
安全隔离
过电压类别
III
污染等级
2
数据管理状态
最近一次数据维护日期
19.03.2025
电气特性
额定条件下的最大功耗
0.67 W
测试电压 (线圈/触点)
4 kV AC (50 Hz，1分钟，线圈/触点)
输入数据
线圈侧
额定输入电压 U
N
24 V DC
输入电压范围
20.4 V DC ... 26.4 V DC (20 °C)
驱动和功能
单稳态
U
N
下的典型输入电流
28 mA
典型响应时间
13 ms
典型释放时间
15 ms

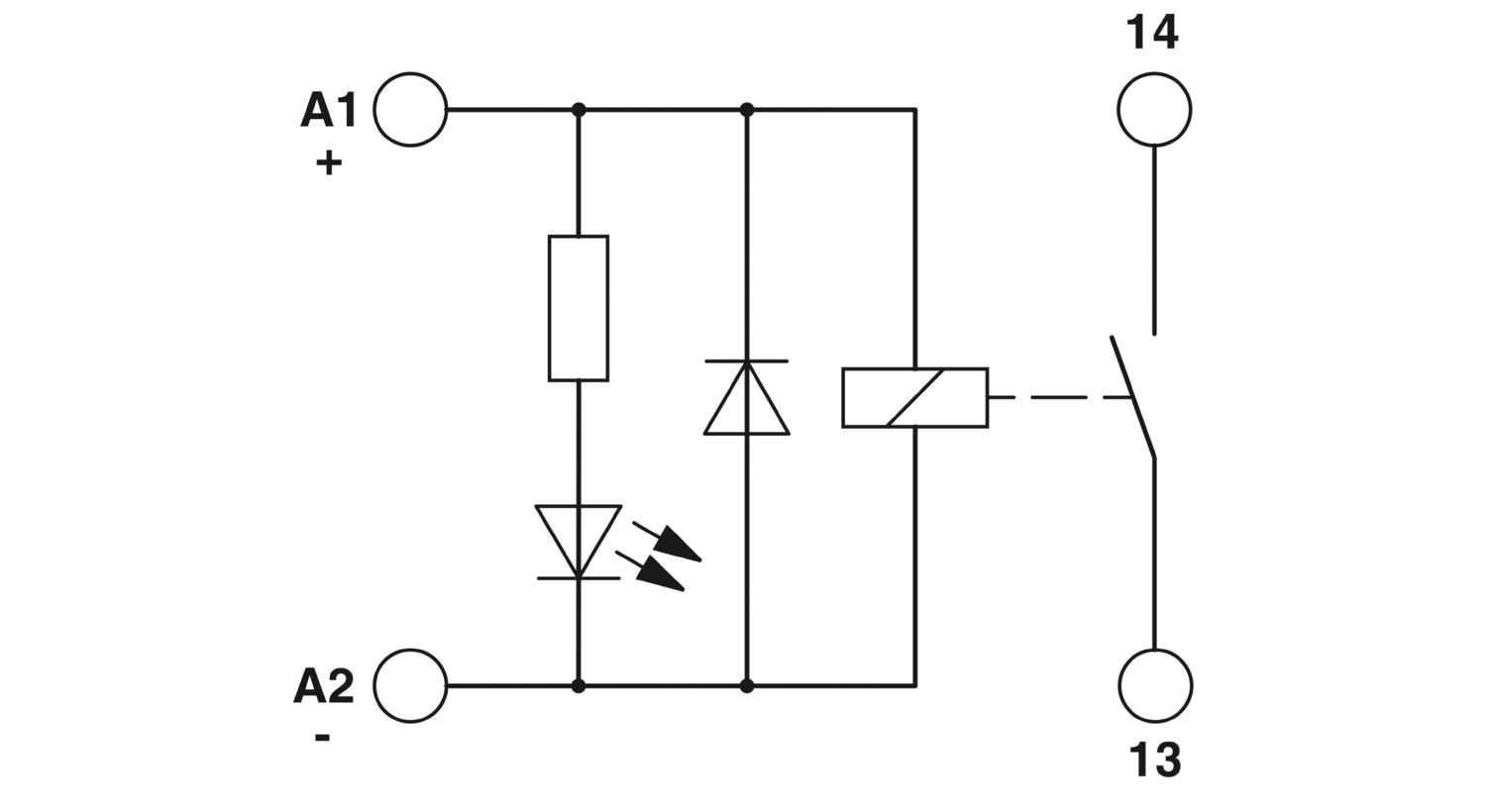

保护电路
备用二极管; 续流二极管
工作电压显示
黄色LED
输出数据
切换
触点类型
1个常开触点，铅触点
开关触点类型
引线触点
触点材料
AgSnO
2
注意事项
主触点，银氧化锡 (AgSnO
2
)：引线触点，钨
最大切换电压
250 V AC
限制连续电流
10 A
最大冲击电流
80 A (20 ms)
最大额定功率值（电阻负载）
2500 VA (可用于250 V AC)
连接数据
线圈侧
连接方式
螺钉连接
剥线长度
8 mm
螺纹
M3
刚性导线横截面
0.2 mm² ... 4 mm²
柔性导线横截面
0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG
24 ... 12
触点侧
连接方式
螺钉连接
剥线长度
8 mm
螺纹
M3
刚性导线横截面
0.2 mm² ... 4 mm²
柔性导线横截面
0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG
24 ... 12
尺寸
宽度
17.5 mm
高度
75 mm
深度
62.5 mm
材料规格
颜色
黑色 (RAL 9005)
环境和真实条件
环境条件
环境温度（运行）
-20 °C ... 50 °C
环境温度（存放/运输）
-20 °C ... 70 °C
标准和规范
标准/规程
IEC 60664
EN 50178
安装
安装类型
DIN导轨安装
安装位置
任意
商业数据
订货号
2949994
包装单位
10 pc
最小订货量
1 pc
销售关键代码
DK61CY
产品关键代码
DK61CY
GTIN
4017918083915
单件重量（含包装）
49.05 g
单件重量（不含包装）
47.4 g
原产地
DE
分类
ETIM
ETIM 8.0
EC001437
UNSPSC
UNSPSC 21.0
39122300
产品环境合规性
EU RoHS
符合《欧盟RoHS物质指令要求》
是
已知的豁免条款
7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）
Lead
（CAS编号: 7439-92-1）
适配产品
展开全部
折叠全部
附件
EMG-GKS 12
-
标记材料
2947035
优势
可卡接到标准EN DIN导轨上
可采用菲尼克斯电气的标记材料进行清晰的端子标记
模块化、可在DIN导轨安装的EMG外壳，厚度仅17.5 mm
方便的插拔式壳体
便于维护
