ELR W3/ 9-400 S
-
大功率电子设备
2963569
电子换向负载继电器，带内置软启动器，3 x 8 A负载电流

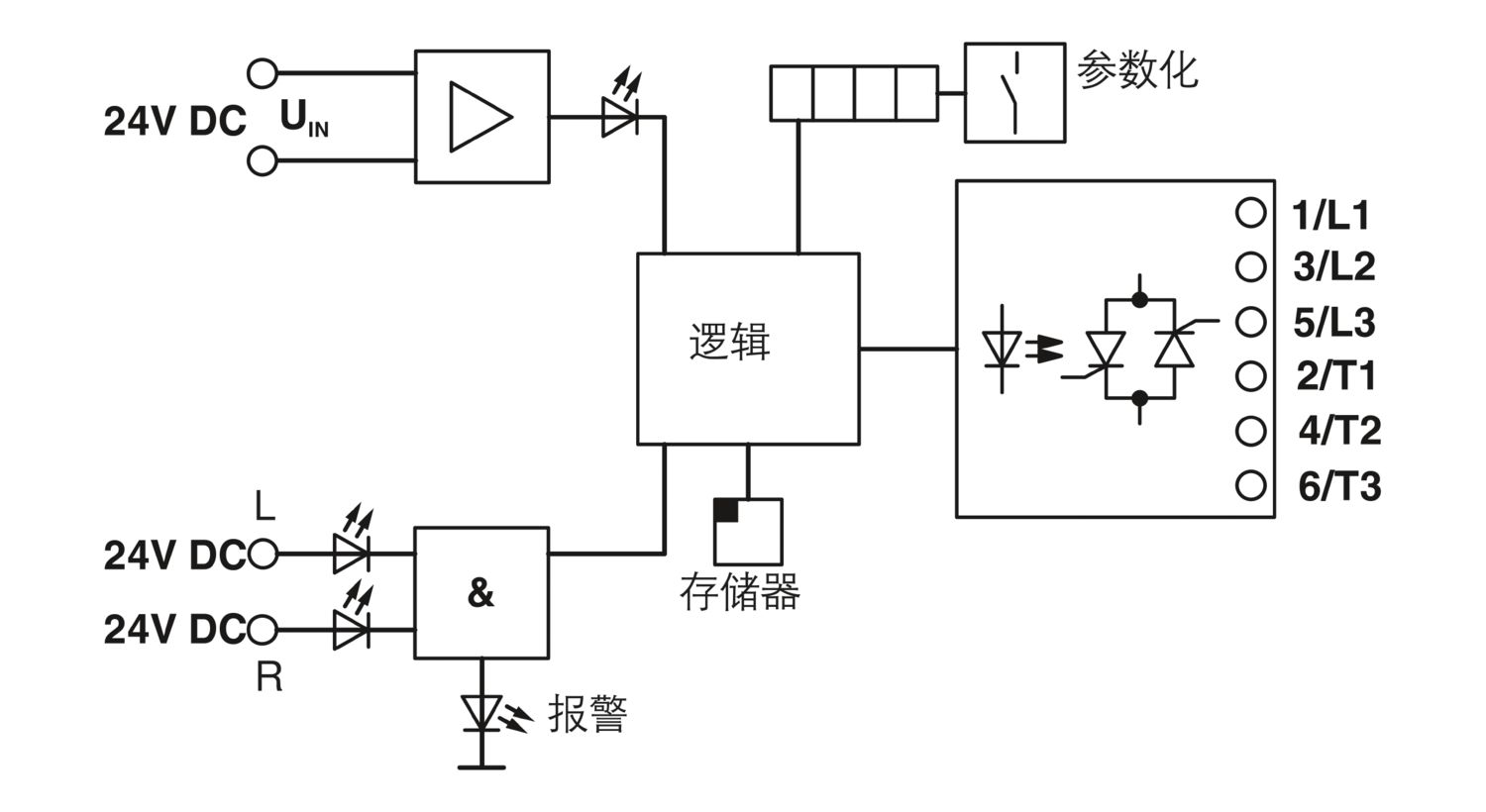

产品详情
| 产品类型 | 固态接触器 |
| 操作模式 | 100%工作因数 |
| 相数 | 3 |
| 主电源类型 | 3相 |
| 测试电压 (输入/输出) | 2.5 kV (50 Hz, 60 s) |
| 控制 | |
| 输入名称 | 控制输入右侧/左侧 |
| 额定供电电压 | 24 V DC |
| UVN的电压范围 | 0.8 ... 1.2 |
| 额定输入电压 UN | 24 V DC |
| 相对于UN的输入电压范围 | 0.8 ... 1.2 |
| 0.8 ... 1.2 | |
| 静态电流 | 85 mA |
| UN下的典型输入电流 | 5 mA |
| 额定操作电压UC | 24 V DC |
| 触发电压范围 | 19.2 V DC ... 28.8 V DC |
| UC的电压范围 | 0.8 ... 1.2 |
| 0.8 ... 1.2 | |
| 额定操作电流IC | 5 mA |
| 最大冲击抑制 | < 35 ms |
| 最大断开延迟 | < 25 ms |
| 保护电路 | 极性保护; 串行极性保护二极管 |
| 电涌保护 | |
| 工作电压显示 | 绿色LED |
| 错误指示 | 红色LED |
| 状态显示 | LED (黄色) |
| 转换频率 | < 2.5 Hz (cosφ=0.5时) |
| 交流输出 | |
| 额定工作电压Ue | 400 V AC |
| 工作电压范围 | 110 V AC ... 433 V AC |
| 最大切换电压 | 440 V AC (L1/T1) |
| 440 V AC (L2/T2) | |
| 440 V AC (L3/T3) | |
| 峰值静态电压 | 1000 V |
| 干线频率 | 50 Hz |
| 60 Hz | |
| 连续负载电流 | 8 A (参见温度负荷曲线) |
| 负载电流范围 | 150 mA ... 8 A (在20 °C Tu，参见衰减曲线) |
| 漏电流 | 5 mA (IL1，断开状态) |
| 3 mA (IL2，断开状态) | |
| 3 mA (IL3，断开状态) | |
| 残压 | 典型值 1.5 V (IL) |
| 电涌电流 | 230 A (tp = 10 ms，25 °C時) |
| 最大负载值 | 265 A2s |
| 保护电路 | RC元件; RC元件 |
| 电涌保护 | |
| 过电压保护 | > 690 V |
| 控制回路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 10 |
| 负载电路 | |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 刚性导线横截面 | 0.2 mm² ... 6 mm² |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 10 |
| 状态显示 | LED (黄色) |
| 工作电压显示 | 绿色LED |
| 错误指示 | 红色LED |
| 宽度 | 62.5 mm |
| 高度 | 84.1 mm |
| 深度 | 120 mm |
| 颜色 | 绿色 (RAL 6021) |
| 环境条件 | |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 60 °C |
| 环境温度（存放/运输） | -20 °C ... 70 °C |
| 标准/规程 | DIN EN 50178 |
| 标准/条例 | |
| 标准/规程 | EN 61000-6-2 |
| EN 61000-6-4 | |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 排列间隔>20 mm |
| 安装位置 | 垂直（水平DIN导轨） |
| 订货号 | 2963569 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | DK7222 |
| 产品关键代码 | DK7222 |
| 目录页面 | 页码44 (C-5-2019) |
| GTIN | 4017918922498 |
| 单件重量（含包装） | 789.5 g |
| 单件重量（不含包装） | 663.72 g |
| 原产地 | DE |
UNSPSC
| UNSPSC 21.0 | 39122333 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
|
| EU REACH SVHC | |
| 《REACH候选物质注释》（CAS编号） | 相关物质重量百分比不超过0.1% |
优势
参数化可直接通过显示屏和按键进行设置
可通过键盘对驱动进行本地控制
启动时间
摩擦时间
扭矩启动
停止时间
扭矩停止
制动扭矩
