AGK PT 6X2,5/M6 - 分接接线端子

1346838

分接接线端子，标称工作电压: 1000 V，额定电流: 24 A，连接量: 7，接线方式: 直插式连接，额定接线容量: 2.5 mm²，横截面: 0.34 mm² - 4 mm²，螺栓连接，线路触点，安装方式: 安装在基座上，颜色: 灰色

产品详情

概述
注意事项	适用于配电应用，IEC 60364-4-43.2008；10月修改+勘误表必须遵守2008 (DIN VDE 0100-430:2010-10) 章节 433.2 ff的要求！
	不得超过单个夹紧装置的最大负载电流。

产品类型	分接接线端子

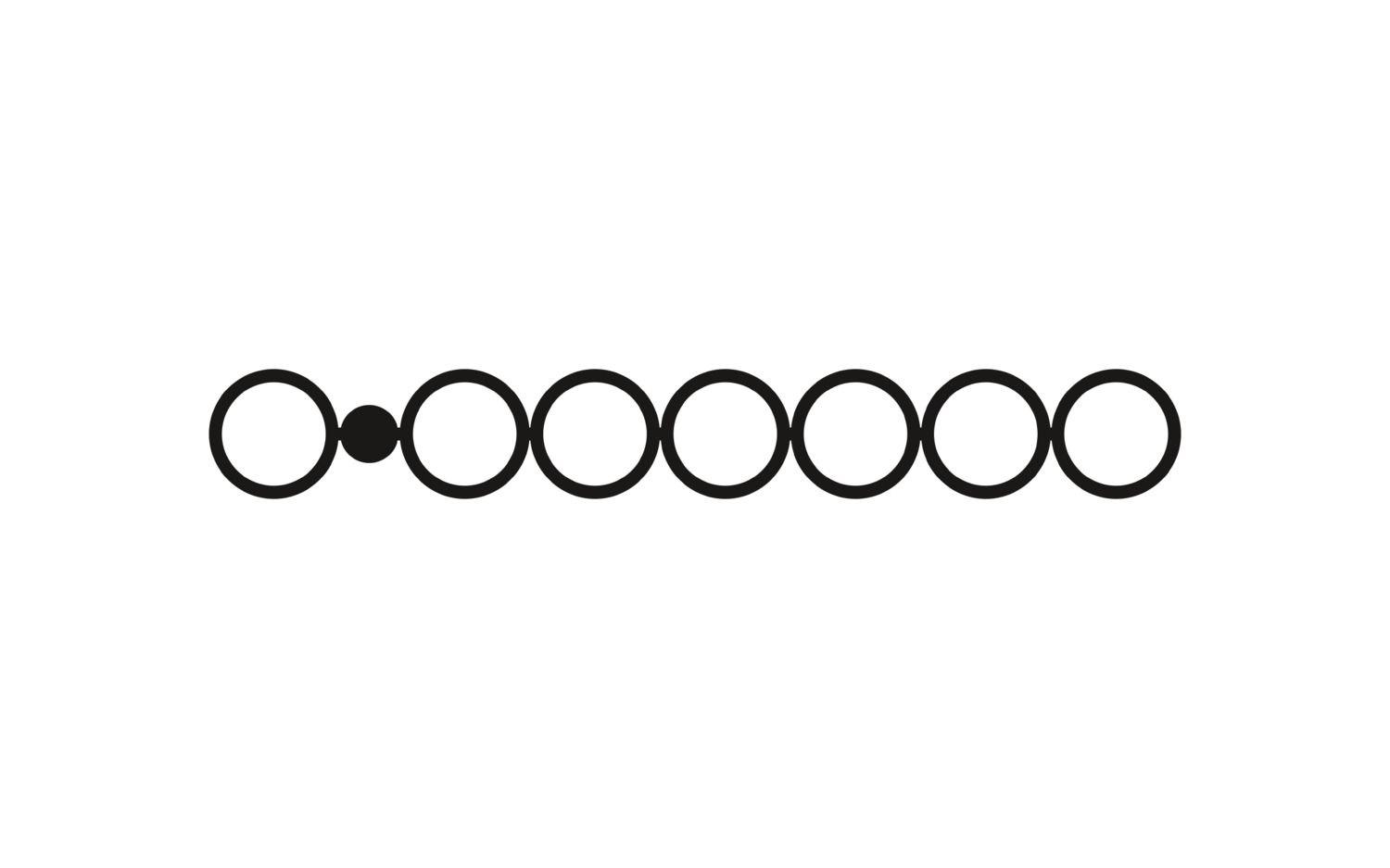

连接量	7
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	8 kV
额定条件下的最大功耗	1.31 W

每层的连接数量	7
剥线长度	8 mm ... 10 mm
塞规	A3
	B2
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.34 mm² ... 4 mm²
横截面 AWG	20 ... 12 (按IEC标准修订)
柔性导线横截面	0.34 mm² ... 2.5 mm²
导线横截面，柔性[AWG]	20 ... 14 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.34 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.34 mm² ... 2.5 mm²
柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）	0.34 mm² ... 0.5 mm²
标称电流	24 A
最大负载电流	32 A (导线横截面4 mm²)
额定电压	1000 V (在配合隔板HV M12/2-TP使用时)
额定横截面	2.5 mm²
线路触点
螺纹	M6
注意事项	连接螺栓
紧固扭矩	3 ... 6 Nm
连接符合标准	IEC 60947-7-1
直接插拔式连接横截面
刚性导线横截面	0.5 mm² ... 4 mm²
刚性导线横截面[AWG]	20 ... 12 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.5 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.5 mm² ... 2.5 mm²

宽度	15.7 mm
高度	53.9 mm
深度	32.9 mm
孔径	6.2 mm

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 2.5 mm²	0.3 kA
结果	已通过测试
工频耐受电压
测试电压设定值	2.2 kV
结果	已通过测试

机械参数
开口式侧板	否

机械强度
结果	已通过测试
载体上的附件
结果	已通过测试
导线损坏和松动测试
旋转速度	9 rpm
rpm	135
导线横截面／重量	0.34 mm²/0.3 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
结果	已通过测试

老化
温度循环	192
结果	已通过测试
针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2018-05
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
结果	已通过测试
冲击
规格	DIN EN 50155 (VDE 0115-200):2018-05
脉冲波形	半弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
结果	已通过测试
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-1
	IEC 60947-7-1

安装类型	安装在基座上

商业数据

订货号	1346838
包装单位	10 pc
最小订货量	10 pc
销售关键代码	BE2ZWX
产品关键代码	BE2ZWX
GTIN	4063151661915
单件重量（含包装）	21.43 g
单件重量（不含包装）	21.43 g
原产地	CN

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 C
输入，仅CNR应用	1000 V	93 A	26 - 12
输出，仅CNR应用	1000 V	15.5 A	26 - 12

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 C
输入，仅CNR应用	1000 V	93 A	26 - 12
输出，仅CNR应用	1000 V	15.5 A	26 - 12
使用组 F
输出，仅USR应用	1000 V	15.5 A	26 - 12
输入，仅USR应用	1000 V	93 A	26 - 12
使用组 E
输出，仅USR应用	1000 V	15.5 A	26 - 12
输入，仅USR应用	1000 V	93 A	26 - 12

产品环境合规性

适配产品

附件

优势

可选的全绝缘分接端子可以进行电压分接

大面积标记

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

AGK PT 6X2,5/M6 - 分接接线端子

1346838

产品详情

ECLASS

ETIM

UNSPSC

CSA

cULus认证

适配产品

优势

想要在线购买?

标识、组装和安装

供电、充电及保护

连接

切换、测量和监控

自动化

AGK PT 6X2,5/M6 - 分接接线端子 1346838

产品详情

ECLASS

ETIM

UNSPSC

适配产品

HV M8/1 M6/1-STL - 连接件 3071094

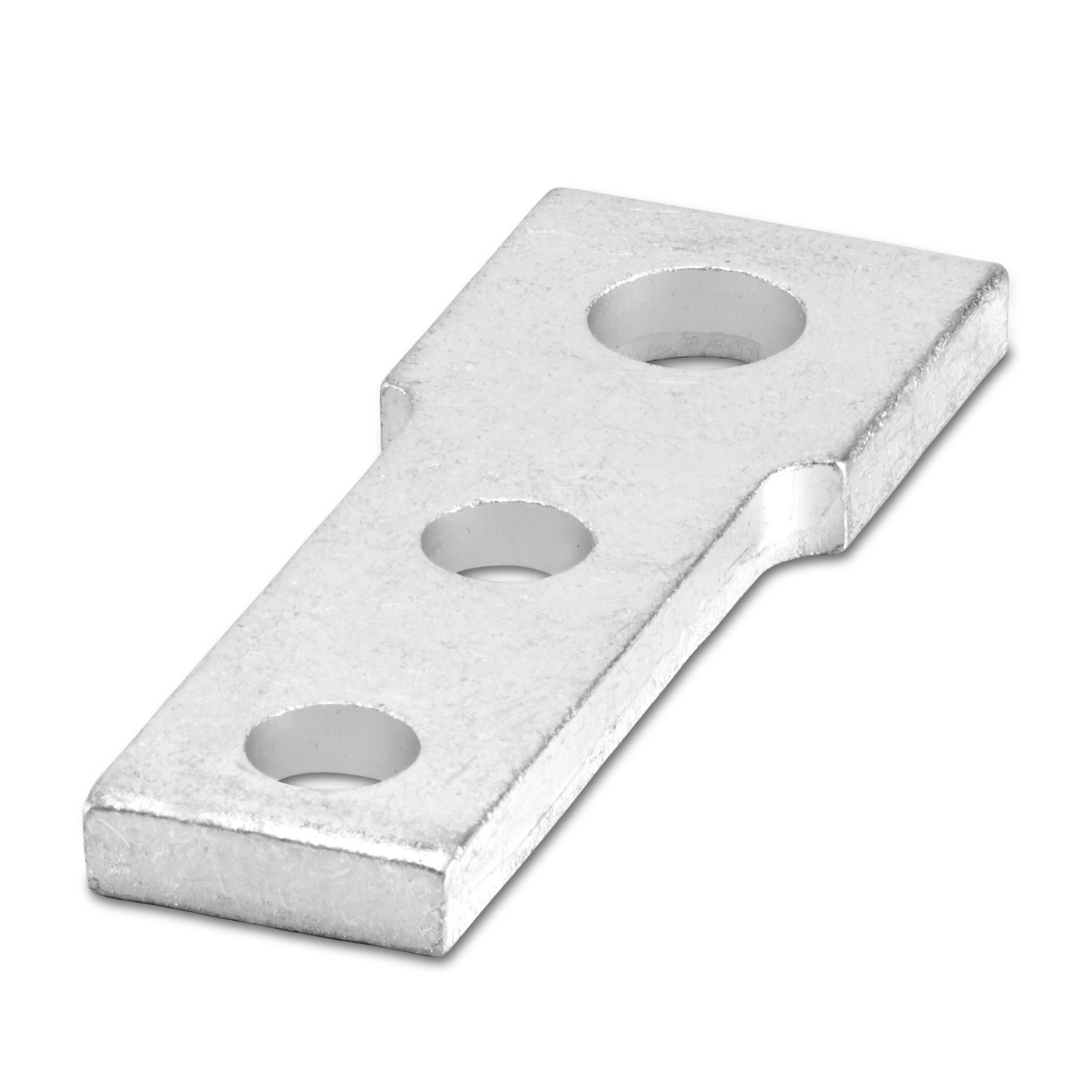

HV 1XM8/1 2XM6/1-STL - 连接件 1346831

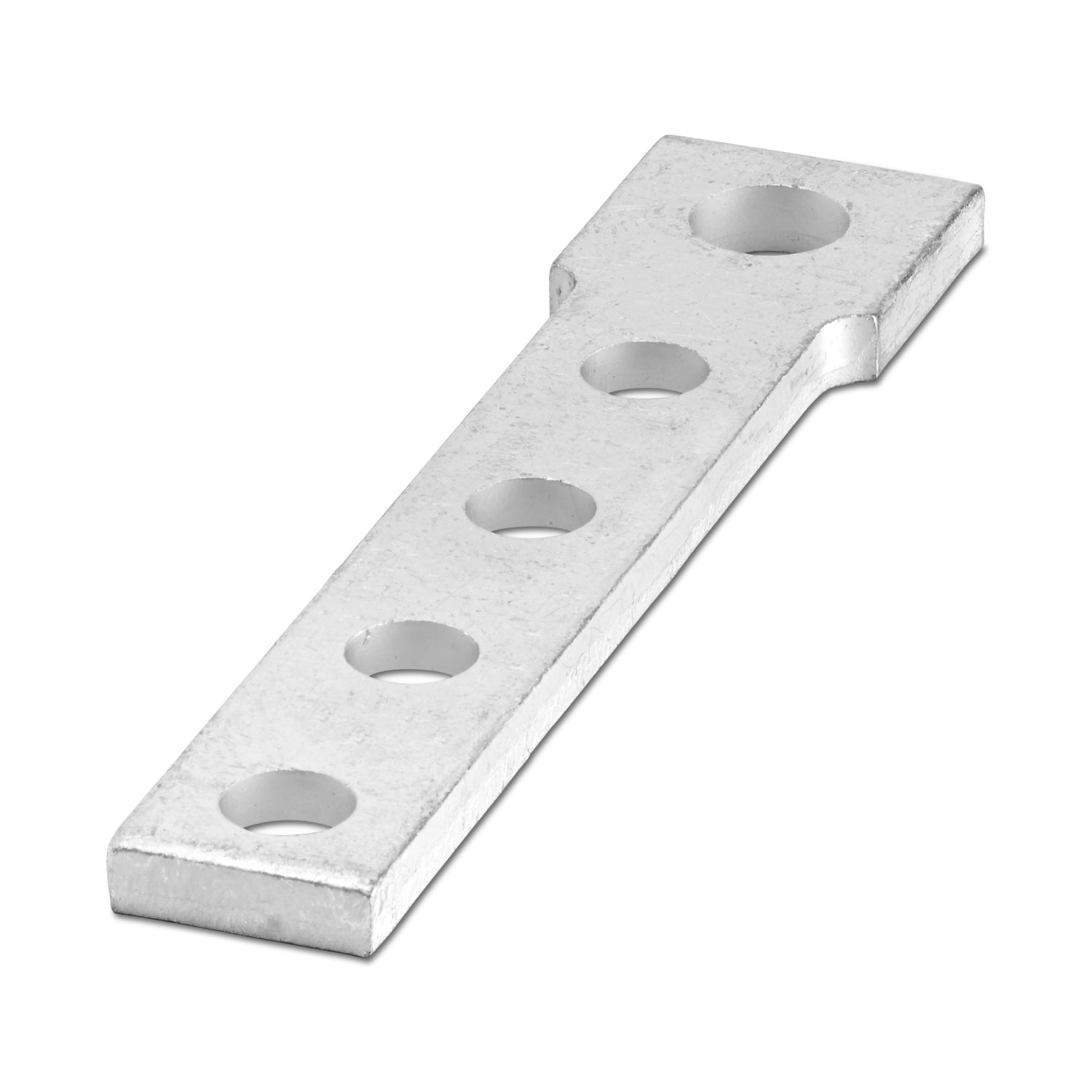

HV 1XM8/1 4XM6/1-STL - 连接件 1346829
