HC-EVO-B10-CHWD-ELC-AL
-
壳体
1411458

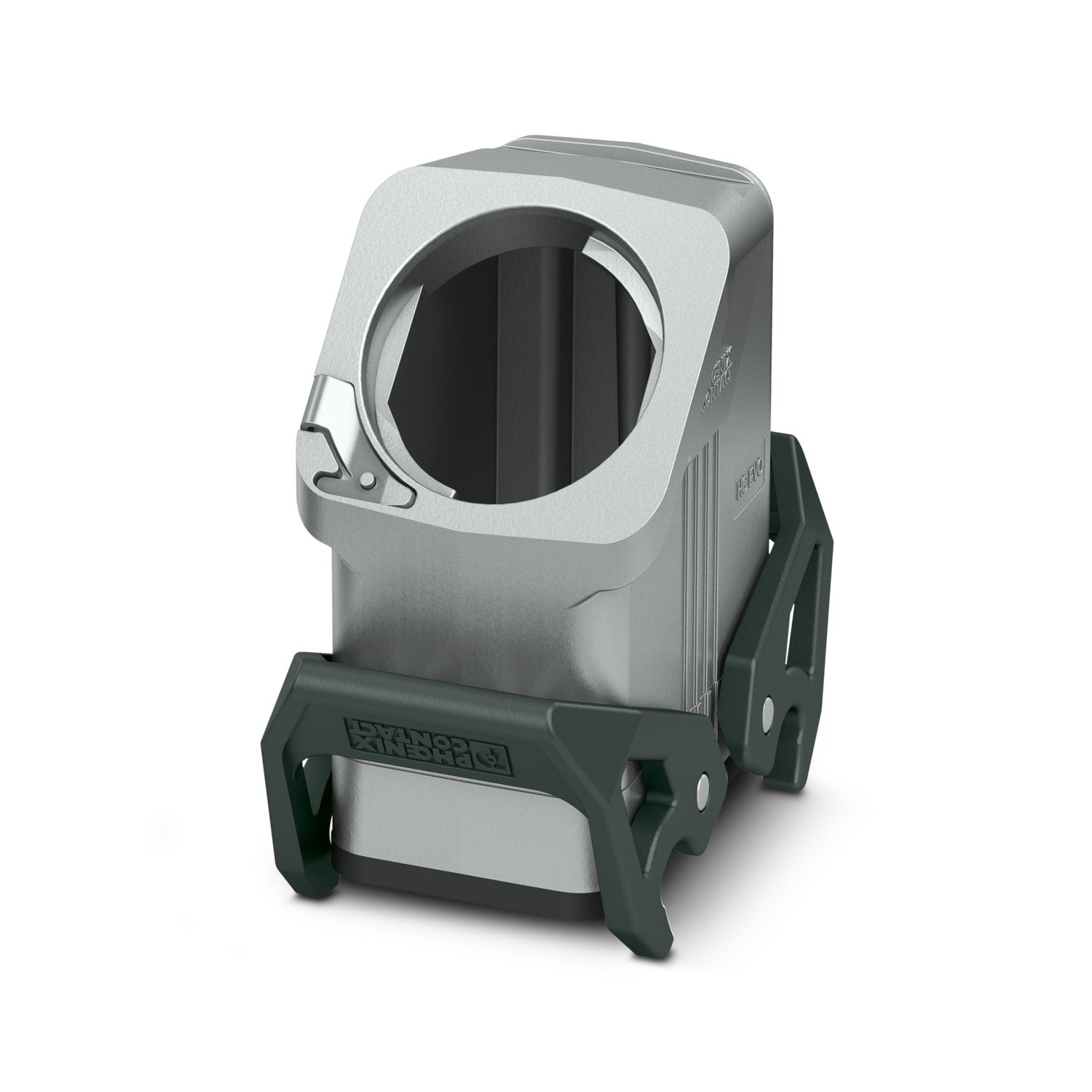

HEAVYCON EVO法兰式外壳，电磁兼容型号，不带粉末涂层，带用于EVO螺钉连接的卡口法兰，B10，带双锁扣，高度：83 mm，不包括EVO螺钉连接。
产品详情
| 概述 | 适用插芯HC-B10、BB18、DD24、M、K8/24 |
| 产品类型 | 带锁扣的外壳 |
| 外壳类型 | 法兰式外壳 |
| 应用 | 标准 |
| 类型 | B10 |
| 出线口编号 | 1 |
| 电缆出口 | 直头 |
| Pg螺钉连接 | 无 |

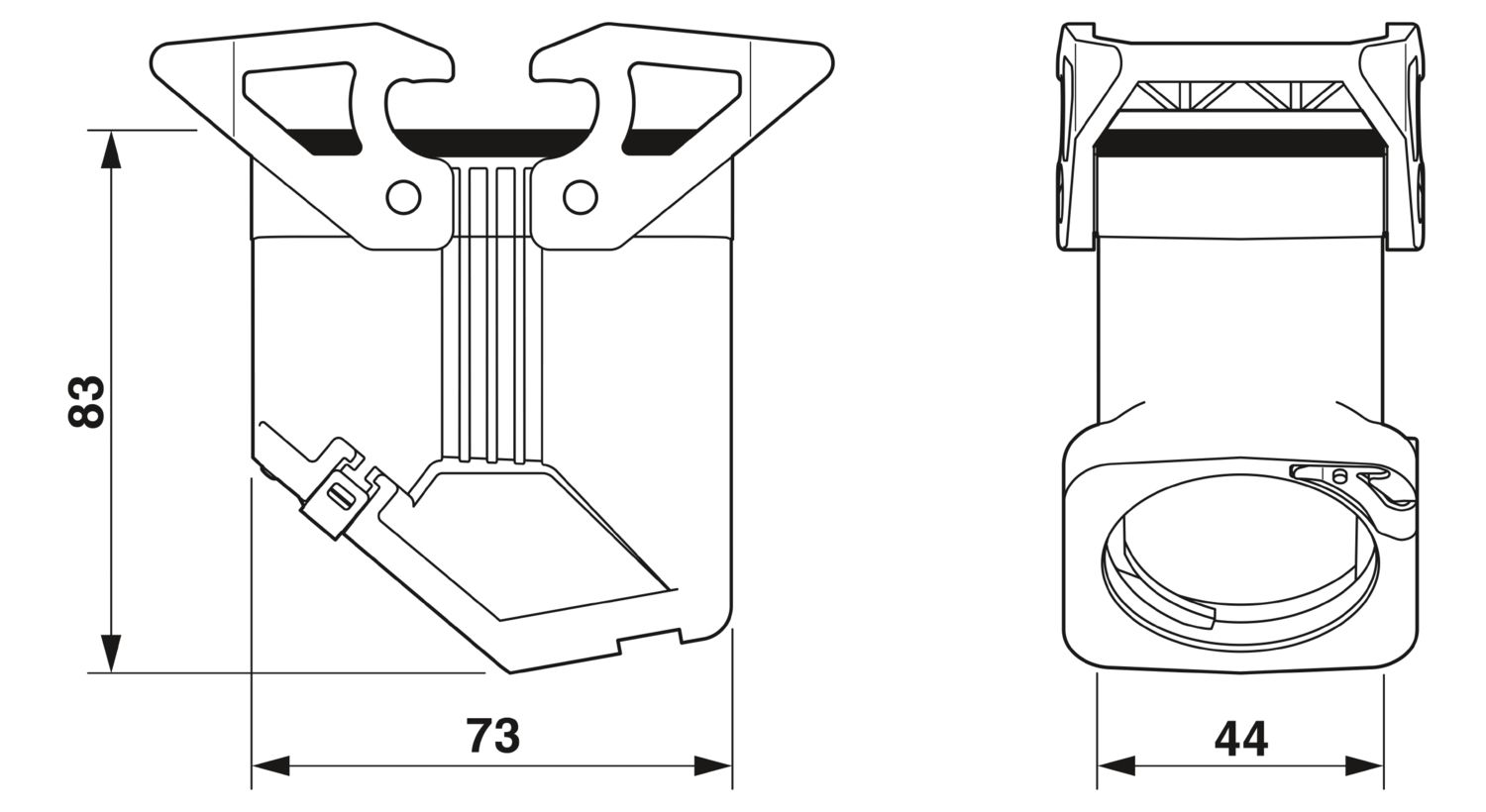

| 尺寸图 |
|
| 宽度 | 44 mm |
| 高度 | 83 mm |
| 长度 | 73 mm |
| 密封材料 | NBR，导电 |
| 外壳材料 | 压铸铝，耐盐水 |
| 外壳表面材料 | 无镀层 |
| 锁扣材料 | PA |
| 机械参数 | |
| 锁紧类型 | 锁扣 |
| 组装说明 | 法兰式底座外壳必须采用EVO螺钉连接。EVO螺钉连接共有4种尺寸。可实现电缆的垂直或侧面出线。EVO螺钉连接可以手动连接或使用管钳来连接。 |
| 环境条件 | |
| 保护等级 | IP66 |
| IP67 | |
| 壳体等级 (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| 冲击强度 | IK09 |
| 环境温度（运行） | -40 °C ... 125 °C |
优势
灵活的电缆出向，水平或垂直
