cULus认证
认证ID: E60425-20040202| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 600 V | 55 A | 20 - 6 | ||
| 使用组 C | ||||
| 600 V | 55 A | 20 - 6 | ||
VDE绘图认证
认证ID: 40055586| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 1000 V | 76 A | 0.75 - 16 |
DFK-PC 16/ 5-STF-SH-10,16
-
直通插头
1703645
穿墙式连接器， 额定横截面: 16 mm2， 颜色: 绿色， 额定电流: 76 A， 额定电压(III/2): 1000 V， 触点表面: Ag， 触点类型: 针式插头， 电位数: 5， 行数: 1， 位数: 5， 连接量: 5， 产品系列: DFK-PC 16/..-STF-SH， 针距: 10.16 mm， 接线方式: 带压片的螺钉连接， 螺钉头规格: L 开槽， 导线／PCB连接方向: 0 °， 焊针[P]: 4.1 mm， 插拔系统: COMBICON PC 16， 电气特性: 屏蔽， 针式连接器样式对齐: 标准， 互锁: 螺钉锁紧， 安装方式: 螺钉法兰， 包装类型: 纸箱包装
产品详情
| 产品类型 | 穿墙式连接器 |
| 产品系列 | DFK-PC 16/..-STF-SH |
| 产品线 | COMBICON Connectors XL |
| 类型 | 穿墙式插座 |
| 位数 | 5 |
| 针距 | 10.16 mm |
| 连接量 | 5 |
| 行数 | 1 |
| 电位数目 | 5 |
| 安装法兰 | 螺钉法兰 |
| 电气特性 | 屏蔽 |
| 特性 | |
| 额定电流IN | 76 A |
| 额定电压 UN | 1000 V |
| 额定电压(III/3) | 1000 V |
| 额定电涌电压(III/3) | 8 kV |
| 额定电压(III/2) | 1000 V |
| 额定电涌电压(III/2) | 8 kV |
| 额定电压 (II/2) | 1000 V |
| 额定电涌电压(II/2) | 6 kV |
| 电气特性 | 屏蔽 |
| 连接技术 | |
| 类型 | 穿墙式插座 |
| 连接器系统 | COMBICON PC 16 |
| 额定横截面 | 16 mm² |
| 触点类型 | 针式插头 |
| 互锁 | |
| 锁定类型 | 螺钉锁紧 |
| 安装法兰 | 螺钉法兰 |
| 紧固扭矩 | 0.3 Nm |
| 导线连接 | |
| 连接方式 | 带压片的螺钉连接 |
| 导线连接方向与拔插方向的夹角 | 0 ° |
| 刚性导线横截面 | 0.75 mm² ... 16 mm² |
| 柔性导线横截面 | 0.75 mm² ... 16 mm² |
| 可连接导向横截面 AWG | 18 ... 6 |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.5 mm² ... 16 mm² (仅可使用CRIMPFOX 16 S压紧) |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.5 mm² ... 16 mm² (仅可使用CRIMPFOX 16 S压紧) |
| 2根横截面相同的导线，刚性导线 | 0.75 mm² ... 6 mm² |
| 2根横截面相同的导线，柔性导线 | 0.75 mm² ... 6 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.5 mm² ... 4 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 6 mm² |
| 塞规a x b／直径 | 4.3 mm x 4.0 mm / 5.4 mm |
| 剥线长度 | 12 mm |
| 螺钉头驱动方式 | 开槽 (L) |
| 紧固扭矩 | 1.7 Nm ... 1.8 Nm |
| 安装到穿板式连接器 | |
| 紧固扭矩 | 0.3 Nm |
| 螺钉连接 | 1700368 DFK-PC 35 SS |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 电镀银 |
| 接线点金属表面（顶层） | 银色 (4 - 8 µm Ag) |
| 触点区域金属表面（顶层） | 银色 (4 - 8 µm Ag) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。 |

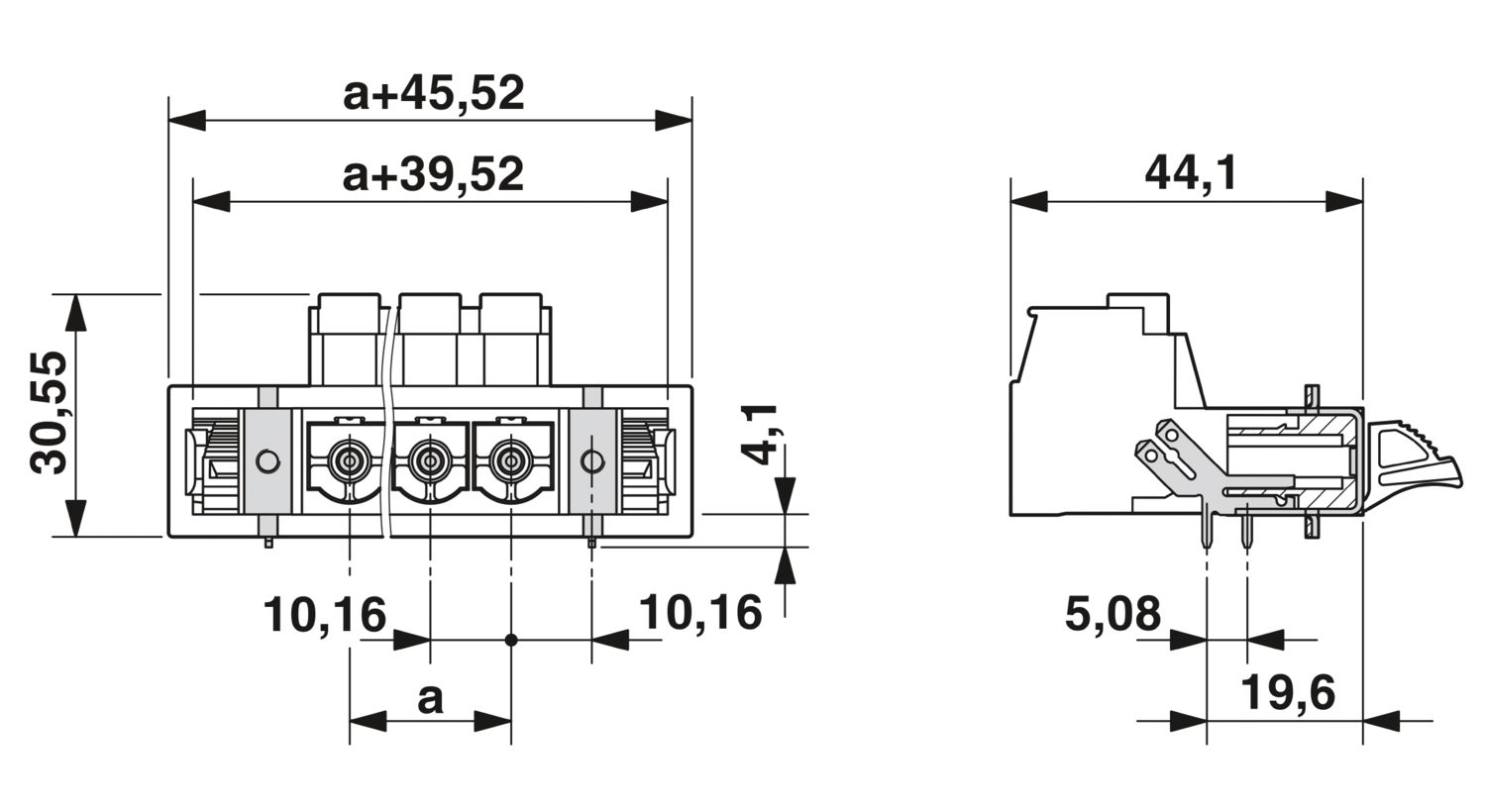

| 尺寸图 |
|
| 针距 | 10.16 mm |
| 宽度 [w] | 86.16 mm |
| 高度[h] | 32.25 mm |
| 长度[l] | 44.1 mm |
| 高度 | 30.55 mm |
| 焊针长度[P] | 4.1 mm |

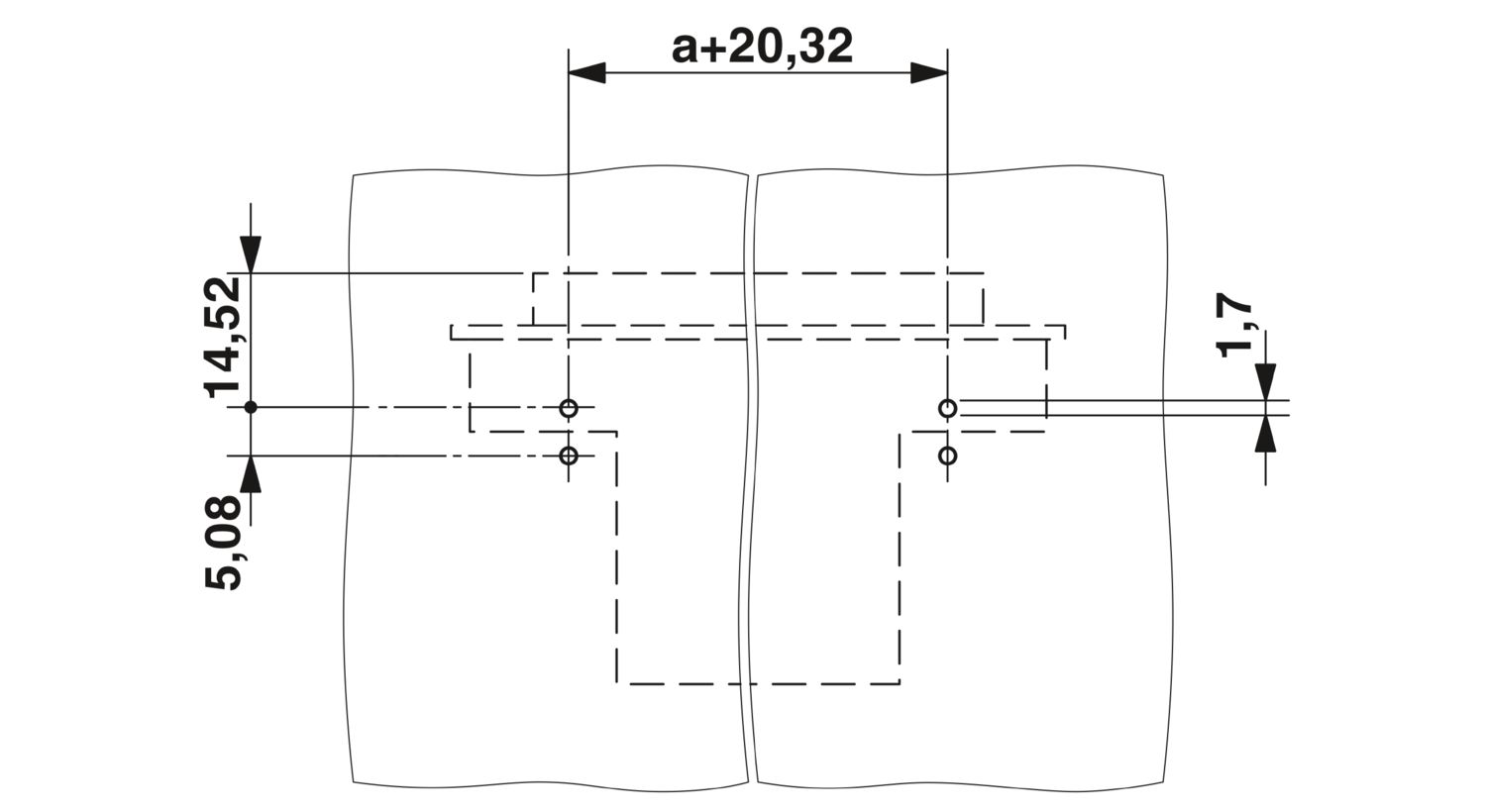

| PCB设计 | |
| 孔径 | 1.7 mm |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | I |
| 比较跟踪指标（IEC 60112） | CTI 600 |
| 额定绝缘电压 (III/3) | 1000 V |
| 额定电涌电压 (III/3) | 8 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 8 mm |
| 最小爬电距离(III/3) | 12.5 mm |
| 额定绝缘电压 (III/2) | 1000 V |
| 额定电涌电压(III/2) | 8 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 8 mm |
| 最小爬电距离(II/2) | 8 mm |
| 额定绝缘电压 (II/2) | 1000 V |
| 额定过电压 (II/2) | 6 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 5.5 mm |
| 最小爬电距离(II/2) | 5.5 mm |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 包装类型 | 纸箱包装 |
优势
通用型连接方式，可在全球范围内使用
最大接触力，升温较低
允许连接两条绞线
采用法兰系统时，借助卡扣结构或螺钉即可牢固固定在外壳面板上，无需工具
屏蔽支架，用于设备内部的专业EMC穿板式屏蔽
螺栓法兰保证高度的机械稳定性
