DCS 7 M C O BP C 7035
-
电子模块外壳
2203184

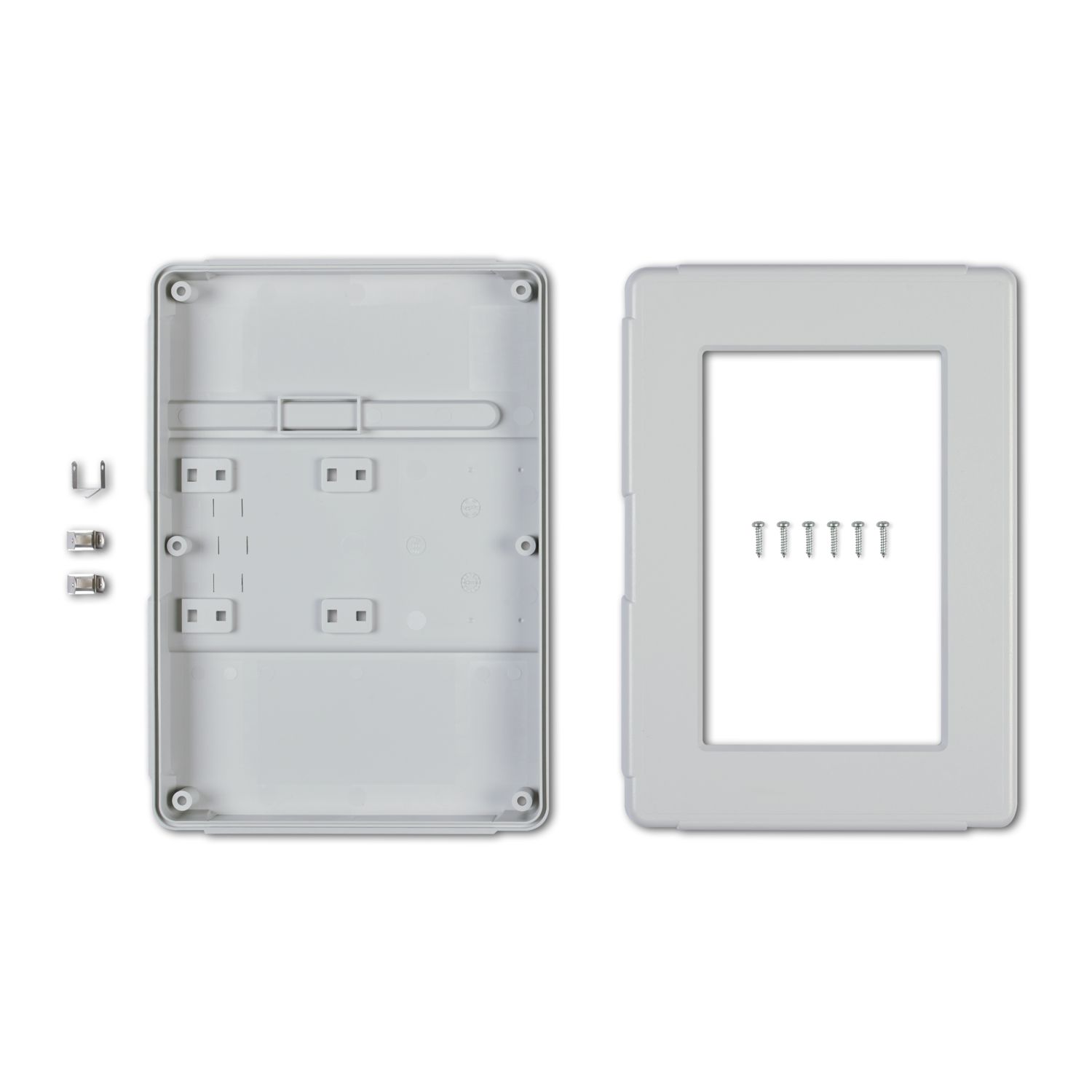

显示屏外壳，7"，浅灰色，中央窗口，前部水平，用于电池组，包括两个半壳体及螺钉和电池组触点
产品详情
| 产品类型 | 壳体 |
| 外壳类型 | 显示器支架 |
| 壳体系列 | DCS |
| 产品系列 | DCS 7.. |
| 带通风口 | 否 |
| 电池仓 | 用于APP电池外壳 |
| 显示器 | |
| 对角 | 7 '' / 18 cm (显示窗) |
| 尺寸图 |
|
| 宽度 | 226 mm |
| 高度 | 158 mm |
| 深度 | 40 mm |
| 尺寸 | 154.4 mm x 93.4 mm (显示窗，中间位置) |
| PCB设计 | |
| PCB板厚度 | 1.4 mm ... 1.8 mm |
| 颜色 (外壳) | 浅灰 (RAL 7035) |
| 标识材料 (壳体) | ABS |
| 阻燃等级，符合UL 94 | V0 |
| CTI符合IEC 60112 | 400 ≤ CTI < 600 |
| 绝缘材料 | II |
| 外壳材料 | ABS |
| 表面特性 | 未处理 |
| 灼热线测试 | |
| 规格 | IEC 60695-2-11:2014-02 |
| 温度 | 850 °C |
| 暴露时间 | 30 s |
| 热稳定性/滚珠测试 | |
| 规格 | IEC 60695-10-2:2014-02 |
| 温度 | 80 °C |
| 测试持续时间 | 1 h |
| 力 | 20 |
| 防护等级（IP代码） | |
| 规格 | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| 环境条件 | |
| 要达到的最大IP编码 | IP54 |
| PCB支架数量 | 2 |
| PCB厚度 | 1.4 mm ... 1.8 mm |
| 安装类型 | 壁式安裝（可选配附件） |
| 壁挂式固定 | 是 |
| 安装位置 | 任意 |
优势
适用于移动式和固定式操作面板的显示屏
集成TFT显示器和薄膜键盘
防护等级高达IP54
具备抗冲击性能的ABS塑料
阻燃等级V0符合UL 94
常见问题
DCS显示器支架可以达到哪一种IP防护等级？
如果使用附件，则DCS可提供的最大防护等级为IP54。这意味着具有全面的防触电保护。此外，您的电子设备可以免受达到有害量的灰尘以及各个侧面溅水的影响。为此，在附件下选择“DCS ... 密封件”。
如何将显示器安装在壳体上？
是否可以在DCS显示器支架中插入单独的开口？
是的，可以插入开口和其他定制。我们的服务中心可为您提供相应的服务。为此，只需要在公司官网搜索栏中输入网页代码#0685并使用联系表。
是否可以使用其他显示器，例如触摸屏？
是，可按要求提供额外的显示器。
显示器支架中可以采用哪种连接技术？
显示器支架可以为复杂的连接技术提供充足的空间。从SPE和SAC连接器到经典的RJ45插座，可以集成多种不同的连接技术。只需要联系我们的服务中心即可。为此，只需要在公司官网搜索栏中输入网页代码#0685并使用联系表。
哪种工具需要用于组装显示器支架？
只需要一字头PH 0螺丝刀来安装DCS。它可以在“附件”区域中或者在产品编号1212558下找到。
