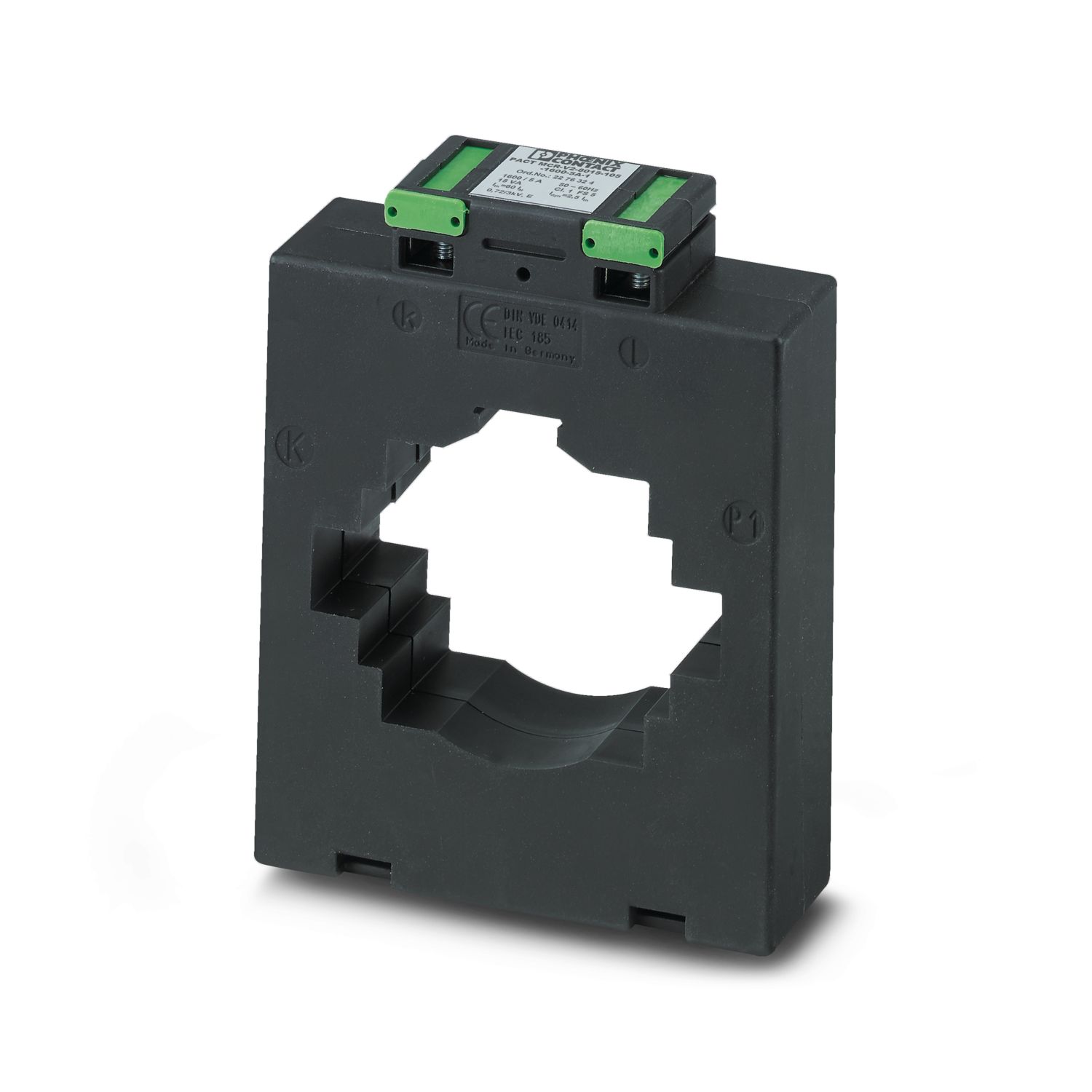

PACT MCR-V2-8015-105-1600-5A-1
-
电流互感器
2276324
穿孔式电流互感器， 1,600 A AC主电流; 5 A AC次电流；精确度1; 额定功率15 VA
产品详情
| 产品类型 | 电流变压器 |
| 额定绝缘电压 | 1 kV (相/中性导线) |
| 概述 | |
| 可校准 | 否 |
| 转换器类型 | 开口式电流互感器 |
| 电流互感器 | |
| 额定功率 | 15 VA |
| 额定热熔短时电流 | Ith = 60 * In |
| 热额定持续电流 | Id = 1.2 * In |
| 额定电涌电流 | Idyn = 2.5 * Ith |
| 额定频率fn | 50 Hz |
| 60 Hz | |
| 一次侧额定电流Isn | 0 A ... 1600 A |
| 可校准 | 否 |
| 转换器类型 | 开口式电流互感器 |
| 信号 | |
| 二次侧额定电流Isn | 5 A AC |
| 电涌电流受限因素 | FS 5 |
| 精确度 | 1 |
| 连接方式 | 螺钉连接 |
| 柔性导线横截面 | 2x 2.5 mm² ... 4 mm² (次级接线端子) |
| 产品尺寸 | |
| 宽度 | 30 mm |
| 高度 | 132 mm |
| 深度 | 105 mm |
| 备选安装产品尺寸 | |
| 宽度 | 105 mm |
| 高度 | 132 mm |
| 深度 | 30 mm |
| 铜导轨 | |
| 宽度 | 80 mm |
| 高度 | 15 mm |
| 铜导轨2 | |
| 宽度 | 60 mm |
| 高度 | 10 mm |
| 铜导轨3 | |
| 宽度 | 50 mm |
| 高度 | 10 mm |
| 圆形导线 | |
| 直径 | 61 mm |
| 颜色 | 黑色 (RAL 9005) |
| 外壳材料 | PA 6.6 |
| 环境条件 | |
| 环境温度（运行） | -25 °C ... 40 °C |
| 环境温度（存放/运输） | -25 °C ... 40 °C |
| 允许湿度（运行） | 仅室内应用，无冷凝 |
| 绝缘材料级别 | E |
| 标准/规程 | EN 50178 |
| EN 61869 |
| 安装类型 | DIN导轨安装 |
| 订货号 | 2276324 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | CMMA11 |
| 产品关键代码 | CMMA11 |
| 目录页面 | 页码229 (C-5-2017) |
| GTIN | 4046356502931 |
| 单件重量（含包装） | 467 g |
| 单件重量（不含包装） | 443.2 g |
| 原产地 | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
|
| EU REACH SVHC | |
| 《REACH候选物质注释》（CAS编号） | 相关物质重量百分比不超过0.1% |
优势
初级额定电流 Ipn： 0 ... (400 ... 2500) A
圆形导线尺寸： Ø 61 mm
