PI-EX-MB-DI/16/FLK14/PLC/KD-S1
-
底座端子
2835985

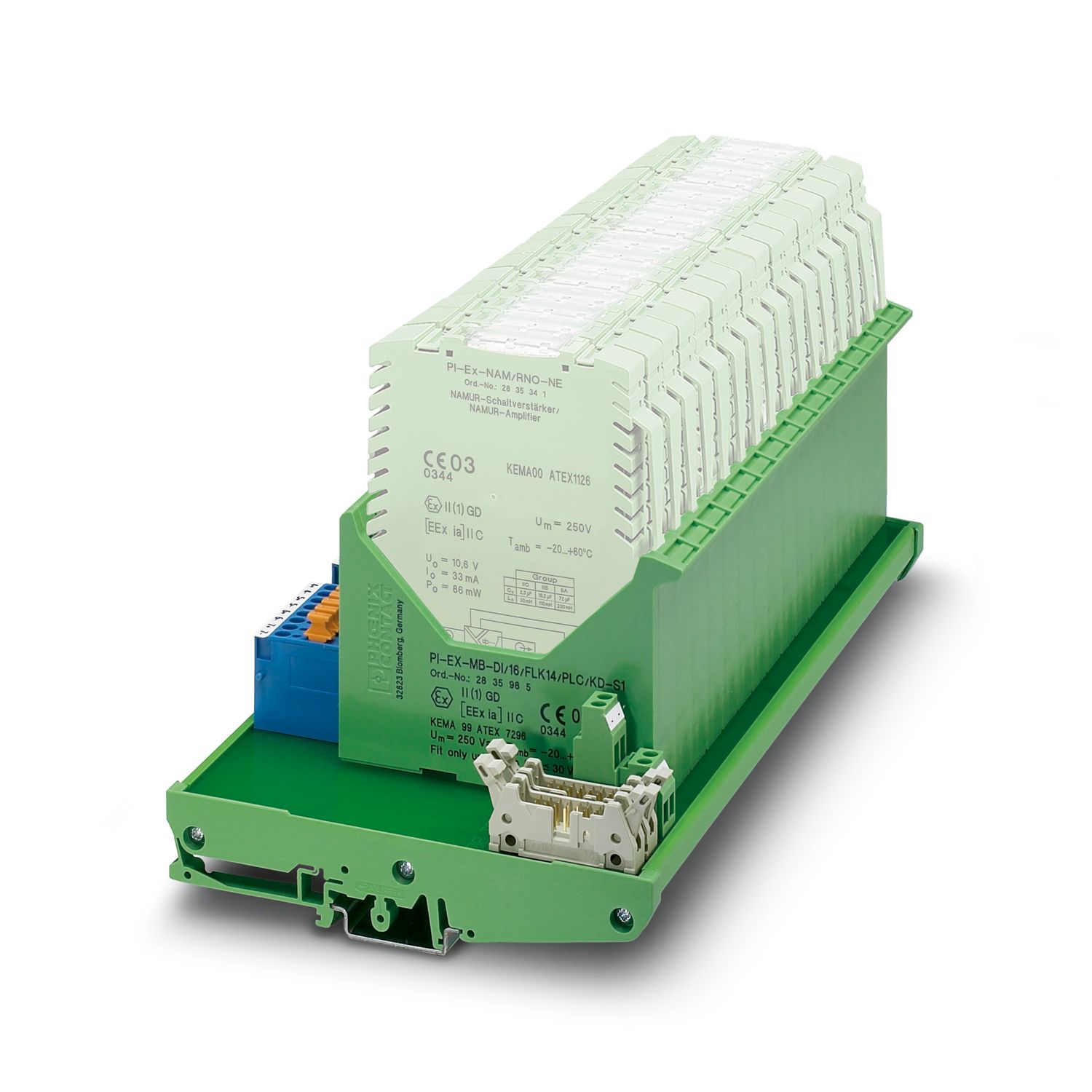

Ex i母板可容纳16个PI-Ex i NAMUR馈电隔离器(PI-EX-NAM...),FLK排针通过系统电缆连接S7-300数字量输入卡,插拔式分断端子用于现场侧,可安装在NS 32或NS 35/7.5导轨上。
产品详情
产品类型 | 模块安装支架 |
应用 | 基本元件 |
额定电压 UN | 20 V DC ... 35 V DC |
额定电流IN | 60 mA (最大电流损耗) |
电源 | |
冗余电源 | 是,通过二极管解耦 |
控制系统侧 | |
连接方式 | FLK针式连接器 |
连接量 | 2 |
位数 | 14 |
现场侧 | |
连接方式 | 螺钉连接 |
剥线长度 | 8 mm |
位数 | 32 |
刚性导线横截面 | 0.2 mm² ... 4 mm² |
柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
可连接导向横截面 AWG | 24 ... 12 |
紧固扭矩 | 0.5 Nm ... 0.6 Nm |
安全数据 | |
最大输出电压Uo | ≤ 30 V |
最大安全电压Um | 250 V |

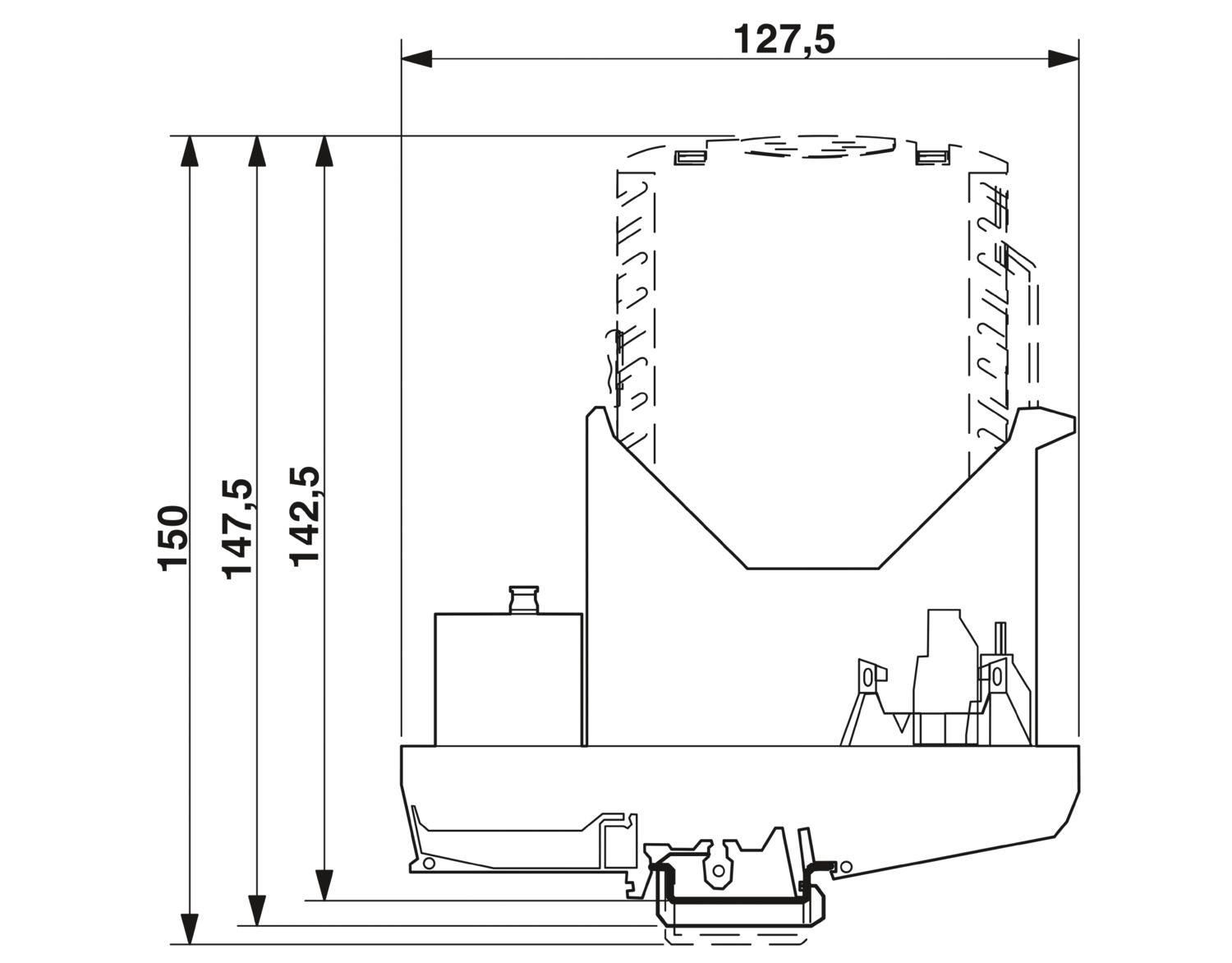

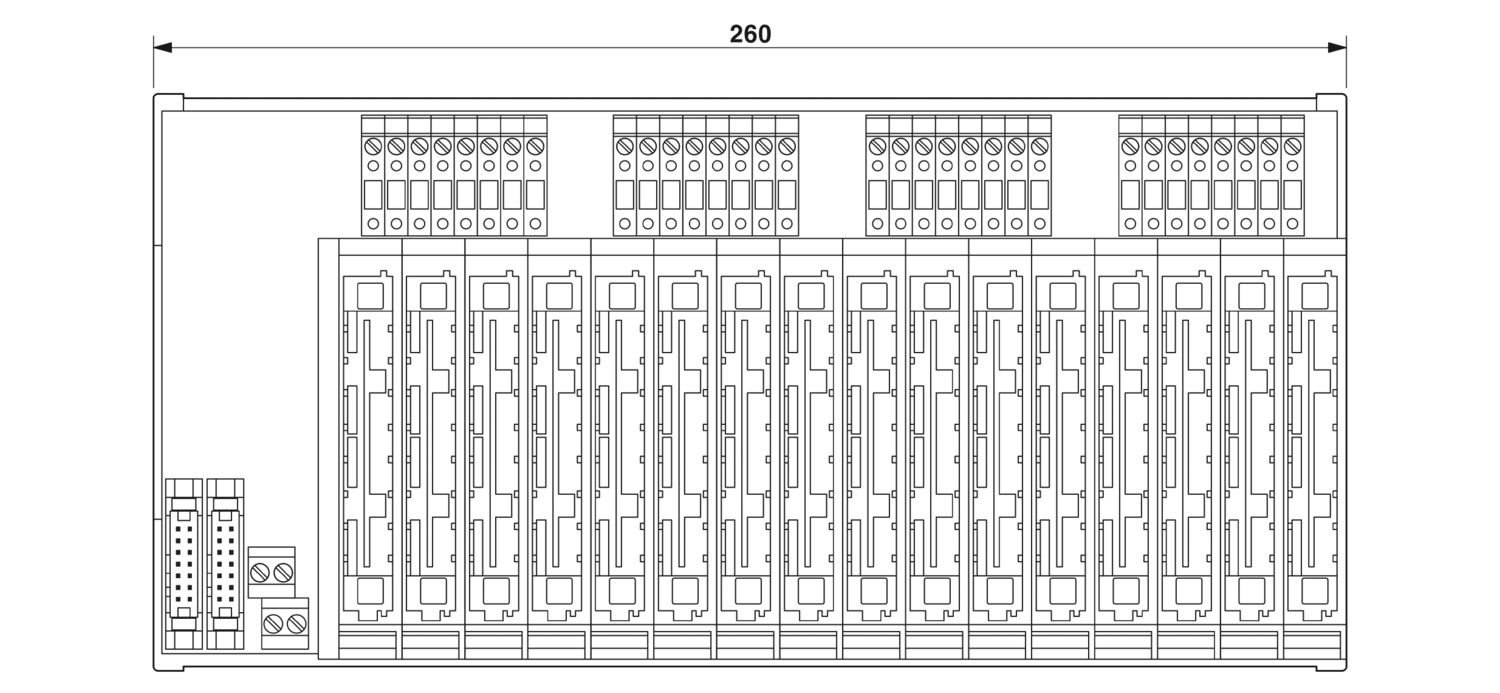

尺寸图 |
|
宽度 | 260 mm |
高度 | 127.5 mm |
深度 | 92 mm |
深度 NS 35/7,5 | 142.5 mm (带NS 35/7,5耦合连接器) |
深度 NS 32 | 147.5 mm (带NS 32耦合连接器) |
深度 NS 35/15 | 150 mm (带NS 35/15耦合连接器) |
颜色 | 绿色 (RAL 6021) |
阻燃等级,符合UL 94 | V0 |
外壳绝缘材料 | 非增强型聚酰胺PA,聚碳酸酯PC |
环境条件 | |
环境温度(运行) | -20 °C ... 60 °C |
环境温度(存放/运输) | -40 °C ... 75 °C |
CE | |
证书 | CE合规 |
ATEX | |
标识 | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
证书 | KEMA 99ATEX7296 |
PxCIF08ATEX2835325X | |
EAC Ex | |
标识 | [Ex ia Ga] IIC |
证书 | RU C-DE.AB72.B.00097/19 |
安装类型 | DIN导轨安装 |
订货号 | 2835985 |
包装单位 | 1 pc |
最小订货量 | 1 pc |
销售关键代码 | DK1XXX |
产品关键代码 | DK1XXX |
GTIN | 4017918909130 |
单件重量(含包装) | 992.7 g |
单件重量(不含包装) | 925.3 g |
原产地 | DE |
ETIM
ETIM 8.0 | EC002780 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
符合《欧盟RoHS物质指令要求》 | 是 (无豁免) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
没有超过限值的危险物质
|
EU REACH SVHC | |
《REACH候选物质注释》(CAS编号) | 相关物质重量百分比不超过0.1% |
